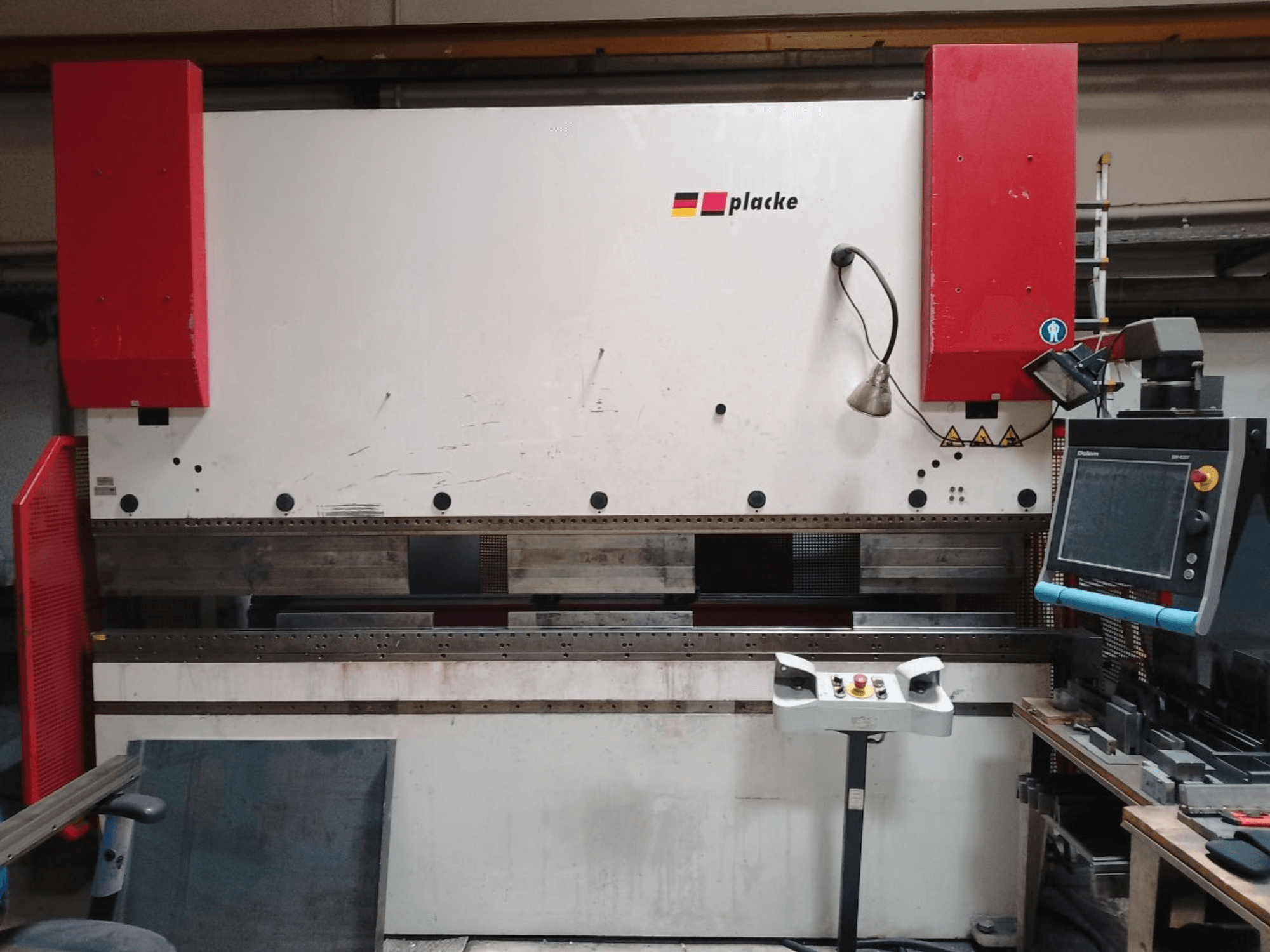

Diese 4-Achsen-Abkantpresse PLACKE QPB-4 150/3100 wurde im Jahr 2001 hergestellt. Mit einer Presskraft von 1500 kN und einer Biegelänge von 3100 mm eignet sie sich für vielfältige Biegeanwendungen. Die Maschine verfügt über ein mechanisches Bombiersystem und wird mit einem umfassenden Satz an Werkzeugen und Zubehör geliefert. Wenn Sie auf der Suche nach hochwertigen Biegekapazitäten sind, sollten Sie die von uns zum Verkauf angebotene Abkantpresse PLACKE QPB-4 150/3100 in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: PLACKE
- jahr: 2001
- MODELL: QPB-4 150/3100
- Produktionsstunden: 9584
- anwendungstyp: Biegen
- Standort: Deutschland
- maschinentyp: Abkantpresse
- Marke Steuergerät: DELEM
Technische Daten - PLACKE QPB-4 150/3100
Steuerung
- Steuerungshersteller: DELEM
- Steuerungsmodell: DA-69T
Maße
- Maschinenhöhe: 2820 mm
- Maschinenlänge: 3400 mm
- Maschinengewicht: 11000 kg
- Maschinenbreite: 1700 mm
Bewegung
- Anzahl der Achsen: 4
Technische Spezifikation
- Biegelänge: 3100 mm
- Presskraft: 1500 Kn
Zusätzliche Informationen
- Steuerung / Software: Delem DA-69T CNC-Steuerung (4 Achsen)
- Betriebsstunden: 9.584,1 Stunden
- Maximaler Betriebsdruck: 300 bar
- Abstand zwischen den Stützen: 2.600 mm
- Stößelhub: 215 mm
- Einbauhöhe: 525 mm
- Eintauchtiefe: 300 mm
- Arbeitshöhe (ohne Tisch/Werkzeuge): 900 mm
- Eilganggeschwindigkeit: 150 mm/s
- Arbeitsgeschwindigkeit: 0 – 9,8 mm/s
- Rücklaufgeschwindigkeit: 100 mm/s
- Sicherheitsgeschwindigkeit: < 10 mm/s
- Bremszeit: 0,15 s
- Sicherheitsabstand: 270 mm
- Verweilzeit des Stößels: 0 – 9,9 s
- Antriebsleistung: 11 kW
- Gesamtanschlussleistung: 15 kW
- Spannung / Frequenz: 400 V / 50 Hz (3 PEN)
- Steuerspannung: 24 V DC
- Nennstrom: 30 A
- Absicherung: 35 A
- Hydraulikbehältervolumen: 270 l
- Max. Betriebsöltemperatur: 80 °C
- Ölfilterfeinheit beim Befüllen: < 25 µm
- Geräuschpegel: < 70 dB(A)
- Verfahrweg der X-Achse: 600 mm (Max. Geschwindigkeit: 400 mm/s, Genauigkeit: +/- 0,02 mm, Motordrehmoment: 1,9 Nm)
- Verfahrbereich der R-Achse: 200 mm (Max. Geschwindigkeit: 200 mm/s, Genauigkeit: +/- 0,05 mm, Motordrehmoment: 1,9 Nm)
- Einstellbereich der Achsen Z1–Z2–Z3–Z4: 2400 mm (manuelle Einstellung)
- Wölbungssystem: Mechanisches Wölbungssystem von Wila (0,6 kW, CNC-gesteuert)
- Werkzeugspannung / System: Wila Modufix
- Betriebsumgebungstemperatur: +5 °C bis +40 °C
- Luftfeuchtigkeit im Betriebsbereich: 30 % bis 95 % (nicht kondensierend)
- Im Lieferumfang enthaltenes Zubehör und Werkzeuge:
* Fußschalter
* Technische Dokumentation (1 Satz)
* Blechauflagearme: 2x 1 m, 2x 0,5 m
* Stempel (Oberwerkzeuge): 5 × 515 mm (28°, H200); 2 × 100 mm (28°, H200); 1 × 200 mm (28°, H200); je 1x 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2x 100 mm (28°, H200 mit Eckaussparung); 2x 255 mm
* Matrizen (Unterwerkzeuge): 5 × 515 mm (12 × 30°, R = 1, H55); 6x segmentiert (12x30°, R=1, H55) [Gesamtbreite 3 m]; 4x 515 mm; 1x 475 mm; 8x segmentiert [Gesamtbreite 3 m]; 1x 515 mm (50x80°, R=5, H55); 1x nicht spezifiziert; 1x 200 mm (V=8, 30°, R=1, H55)
* Werkzeugverlängerungen: 1 × 1240 mm (H140, L410), 2 × 50 mm (H100), 4 × Sonderanfertigungen (H100)
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
