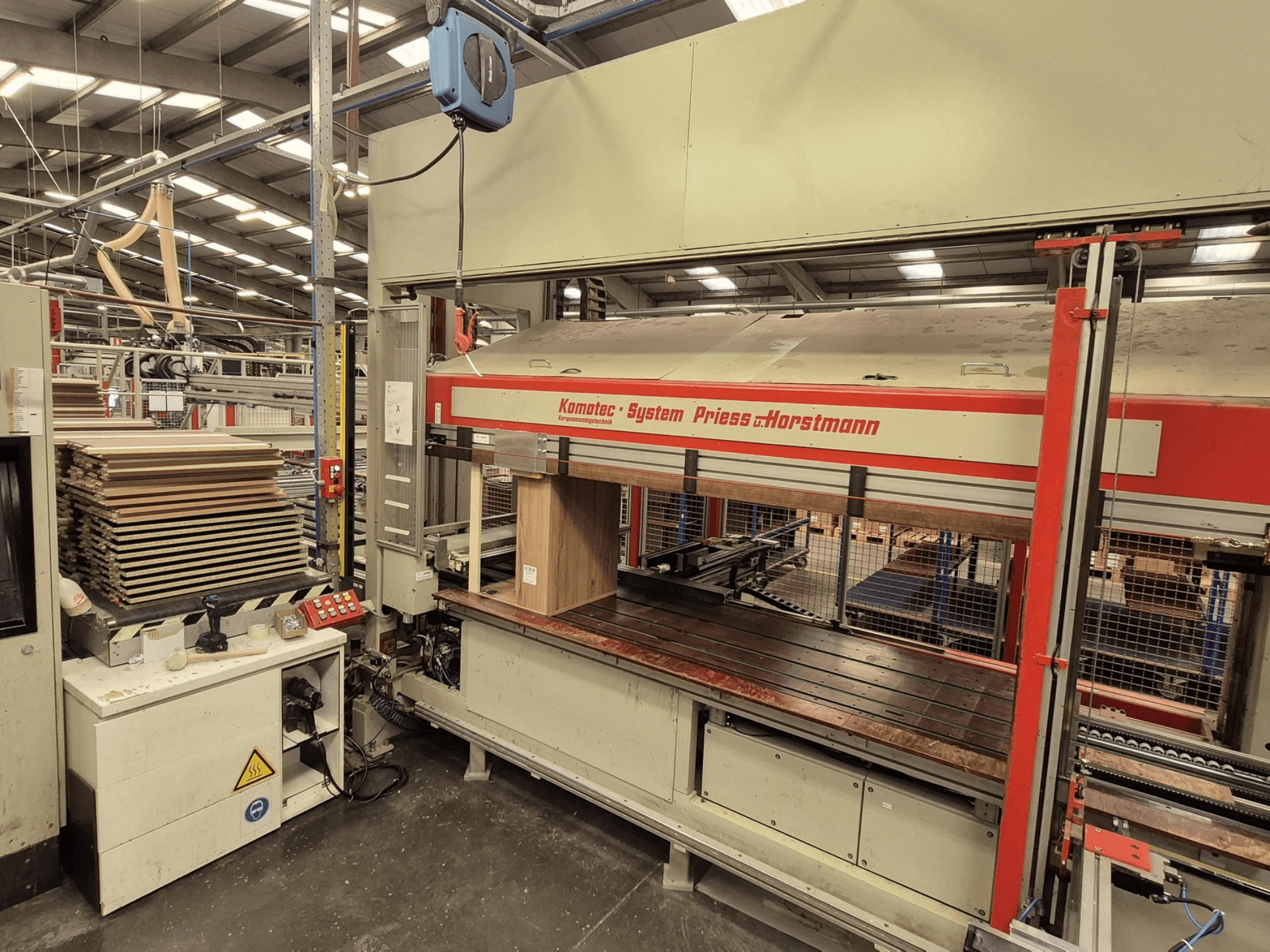

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Abmessungen der Werkstücke

  • Höhe des Schranks: 300-2500 mm

  • Korpusbreite: 300-1200 mm (kleinere Breiten manuell mit Füllern möglich)

  • Schranktiefe: 160-700 mm

  • Maximale Seitenstärke: 56 mm (einschließlich Beschläge)

• Betriebliche Anforderungen

  • Spannungsversorgung: 400 V ±10%, 50 Hz, 3-phasig, ca. 10 kW

  • Druckluft: 6-7 bar, ölfrei und trocken

  • Platzbedarf/Ergonomie: Mindestraumhöhe 3700 mm; Arbeitshöhe 930 mm

• Optische Gestaltung (RAL-Farben)

  • Maschinen- und Schaltschrank: RAL 7032 Kieselgrau

  • Stützen und Schutzvorrichtungen: RAL 3000 Feuerrot

  • Motoren und Abzugshauben: RAL 9005 Mattschwarz

Zusätzliche Ausstattung

• Puffersystem

  • Rollenförderer (Roba)

    • Roba_11: ~2800 mm Länge, 700 mm Nutzbreite; geteilter Rundriemenantrieb; zwei 0,55 kW Motoren; 60 m/min; 1 fester Endanschlag + 1 steuerbarer Mittelanschlag

    • Roba_12: ~2800 mm Länge, 700 mm nutzbare Breite; 0,55 kW Motor; 60 m/min; primäre Bedienelemente (Start/Stop, Notstopp)

    • Walzen: Ø60 mm, kunststoffbeschichtet; Teilung 128 mm

    • Arbeitshöhe: 930 mm (±20 mm)

  • Querförderer (QF)

    • QF_11 und QF_12: 8 Zahnriemen; 0,55 kW Motoren mit Frequenzumrichtern

    • Geschwindigkeit: 40 m/min bei 50 Hz

    • Betrieb: Pneumatisch kippbar (hoch schwenkbar)

    • Gesamt-Querbreite: ~1720 mm

• ZWA-1-CNC-Anlage

  • Werkstückabmessungen: Schrankhöhe 300-2500 mm; Breite 300-1200 mm; Tiefe 160-700 mm

  • Arbeitsweise: Elektro- und Druckluftzufuhr über nachgeschaltete Korpuspresse

  • Arbeitshöhe: 930 mm

  • Platzbedarf: Minimale Raumhöhe 3700 mm

  • Konstruktion: Stabiler, verwindungssteifer Rahmen mit Präzisionsführungen für den Hubtisch
