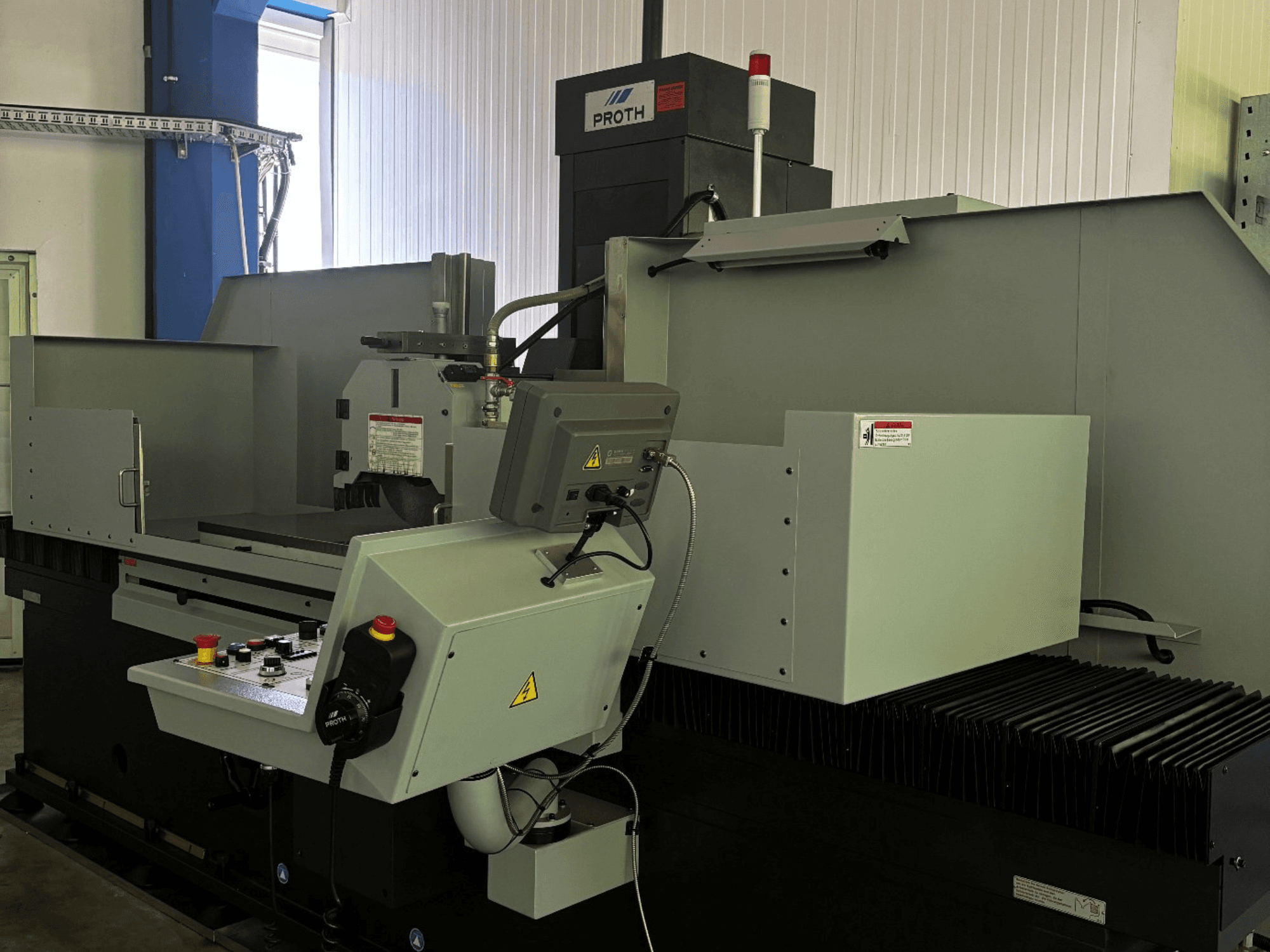

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Max. Abstand zwischen Spindelmitte und Tisch: 700 mm

- Tischbelastbarkeit (Dauerbetrieb): 1.200 kg

- Tischbelastbarkeit (nicht im Dauerbetrieb): 1.880 kg

- Gewicht der elektromagnetischen Platte: 315 kg

- Einbauhöhe vom Tisch bis zur Unterkante der Schleifscheibe: 522 mm

- Hydraulischer Längsvorschub: 1 – 25 m/min

- Schrittweiser Quervorschub: 0,1 – 15 mm/Hub

- Stufenloser Quervorschub: 50 – 1.500 mm/min

- Handrad-Drehung im Quervorschub: 5 mm/Umdrehung (Teilung: 0,02 mm)

- Handrad-Drehung vertikal: 0,25 mm/Umdrehung (Teilung: 0,002 mm)

- Automatischer Vertikalvorschub: AD 1

- Spindeldrehzahl: 1.500 U/min (stufenlos regelbar)

- Spindelmotor: 7,5 kW (400 V, 4-polig, 15 A, 50 Hz)

- Quervorschubmotor: 0,37 kW / 0,7 kW (220 V, 6-polig, 2,1 A, 50 Hz)

- Eilgangmotor: 0,75 kW (110 V, 6-polig, 6,1 A, 50 Hz)

- Motor der Hydraulikpumpe: 3,7 kW

- Transformator Tr1: 825 VA

- Transformator Tr2: 2.000 VA

- Antriebsleistung: 400 V, 3P, 34,05 A, 50 Hz

- Kühlmittelsystem: Kühlmittelvorrichtung mit Papierfilter und Magnetabscheider (Fassungsvermögen: 100 Liter)

- Nebel- und Staubabsaugsystem: Modell PSGC-50120AHR, Tankinhalt: 100 l, Förderleistung: 50–60 l/min, Motor: 0,55 kW, 400 V, 1,8 A, 50 Hz, Gewicht: 120 kg

- Digitale Anzeige (DRO): 2-Achsen-Digitalanzeige auf der Y-Achse (SINO SDS6-2V, Seriennummer: 7201723C0032, Maßstab: KA-300 1 µm – 670 mm), nachgerüstet im Mai 2022

- Schleifscheibenabmessungen: 400 x 50 x 127 mm / 355 x 50 x 127 mm (im Lieferumfang enthalten: KINIK 405 x 50 x 127 mm, 32 A, 46 J, 9 V, 33 m/s)

- Anzahl der Achsen: 3 Achsen (X-, Y-, Z-Bewegungen mit 2-Achsen-Digitalanzeige auf der Y-Achse)

- Optionale Ausstattung und Merkmale: Parallelabrichter (am Kopf montiert), Tischabrichter, Auswuchtwelle, Auswuchtwaage, elektrisches Handrad, LED-Beleuchtung, Nivellierfüße, insgesamt 6 Schleifscheibenflansche, komplettes Hydraulik- und Elektriksystem

- Verfahrmaße: 4,1 B x 2,7 T x 2,96 H m)

- Optionale Ersatzschleifscheiben (u. a. der Marken ZISCHE und KINIK) sowie verschiedene Scheibenflansche auf Lager/im Lagerregal
