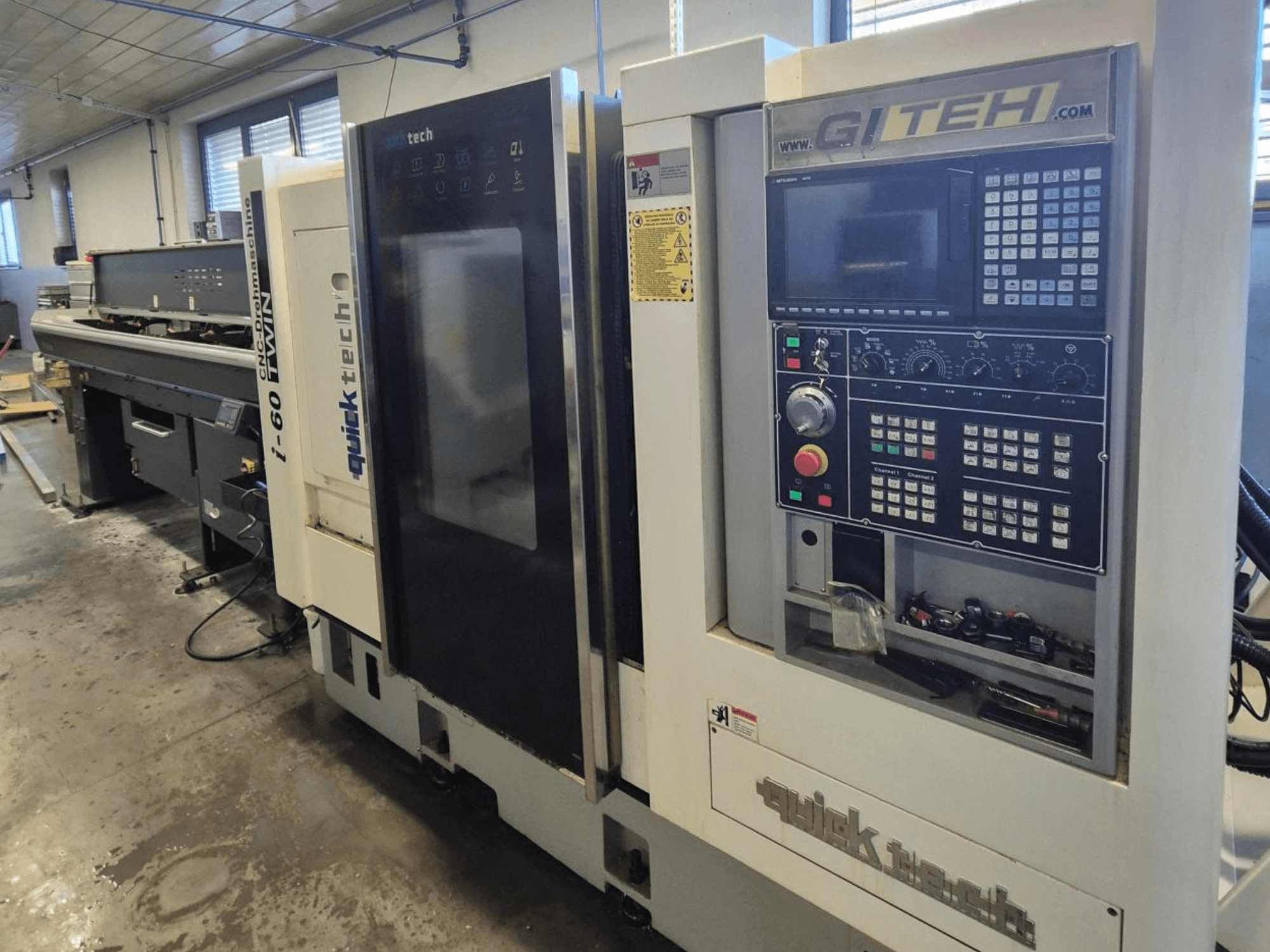

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Bohrung der Hauptspindel: 60 mm

• Bohrung der Gegenspindel: 42 mm

• Max. Drehlänge: 300 mm

• Drehzahlen

  • Hauptspindel: 4000 U/min

  • Gegenspindel: 4000 U/min

  • Angetriebene Werkzeuge: 4000 U/min

• Spindeln

  • Indexierung der Hauptspindel: 0,001°

  • Indexierung der Gegenspindel: 0,001°

  • Hydraulische Spindelbremse (Haupt- und Gegenspindel)

  • Synchronisierung von Spindeldrehung und Positionierung

• Werkzeugstationen

  • Hauptspindelseite: 6 Außendrehen, 5 Innendrehen

  • Gegenspindelseite: 3 Außendrehen, 4 Innendrehen

  • Angetriebene Werkzeuge: 12 Stationen

• Bearbeitungsmöglichkeiten

  • 4-Achsen-Simultanbearbeitung

  • Vollständige Achsenprogrammierung direkt über die Steuerung

  • Luftblasfunktion (M-Code)

  • Erkennung des Teileauswurfs

• Aufspannung

  • Hauptspindelfutter: Ø185 mm

  • Gegenspindel-Futter: Ø173 mm

• Ausstattung der Maschine

  • Maschinen-Nivellierschrauben und -platten

  • LED-Arbeitsleuchte

  • 3-Farben-Signalsäule

  • Automatische Zentralschmieranlage

  • Kühlmittelbehälter und Kühlmittelstandssensor

  • Hochdruck-Kühlmittelpumpe 30-40 bar

  • 380V/220V-Transformator

  • Basis-Werkzeugsatz

  • Bedienerhandbuch, Programmierhandbuch, elektrische Schaltpläne, PLC-Dokumentation

• Steuerungssystem: Mitsubishi M70

  • 10,4"-Farbdisplay; MPG-Handrad-Programmkontrolle

  • Absolute/inkrementelle Programmierung; ISO-Programmierung

  • Automatische Abschaltfunktion der Maschine

  • Gewindeschneidzyklus (G92); starres Gewindeschneiden

  • Konstante Schnittgeschwindigkeit (G96/G97)

  • Anzeige der Produktionszeit und Stückzähler

  • Jog-Bewegung für X-, Z-, Y-, W-Achse; C1- und C2-Konturfahren für Drehen/Fräsen

  • Minimales Eingabeintervall: 0,001 mm

  • 80 Werkzeuggeometrie- und Korrekturpositionen

  • Laden von Programmen über Speicherkarte oder USB; Netzwerkanbindung

  • Programmierung von Fasen und Radien; Radiuskompensation

  • Absolute Motoren (keine Referenzfahrt erforderlich); Selbstdiagnosefunktionen

  • Spindel-Synchronisation

  • Gewindeschneiden mit angetriebenen Werkzeugen; Gewindeschneiden an der Gegenspindel

  • Programmierhilfefunktionen; 2D-Programmsimulation

  • PLC-Bearbeitungsfunktion

  • Zahnradfräsfunktion enthalten

  • Orientierung des angetriebenen Werkzeugs

Zusatzausrüstung (nicht Teil der Basismaschine)

• Späneförderer

• Stangenlader VITO 56 (3 m)

• Förderer für fertige Teile
