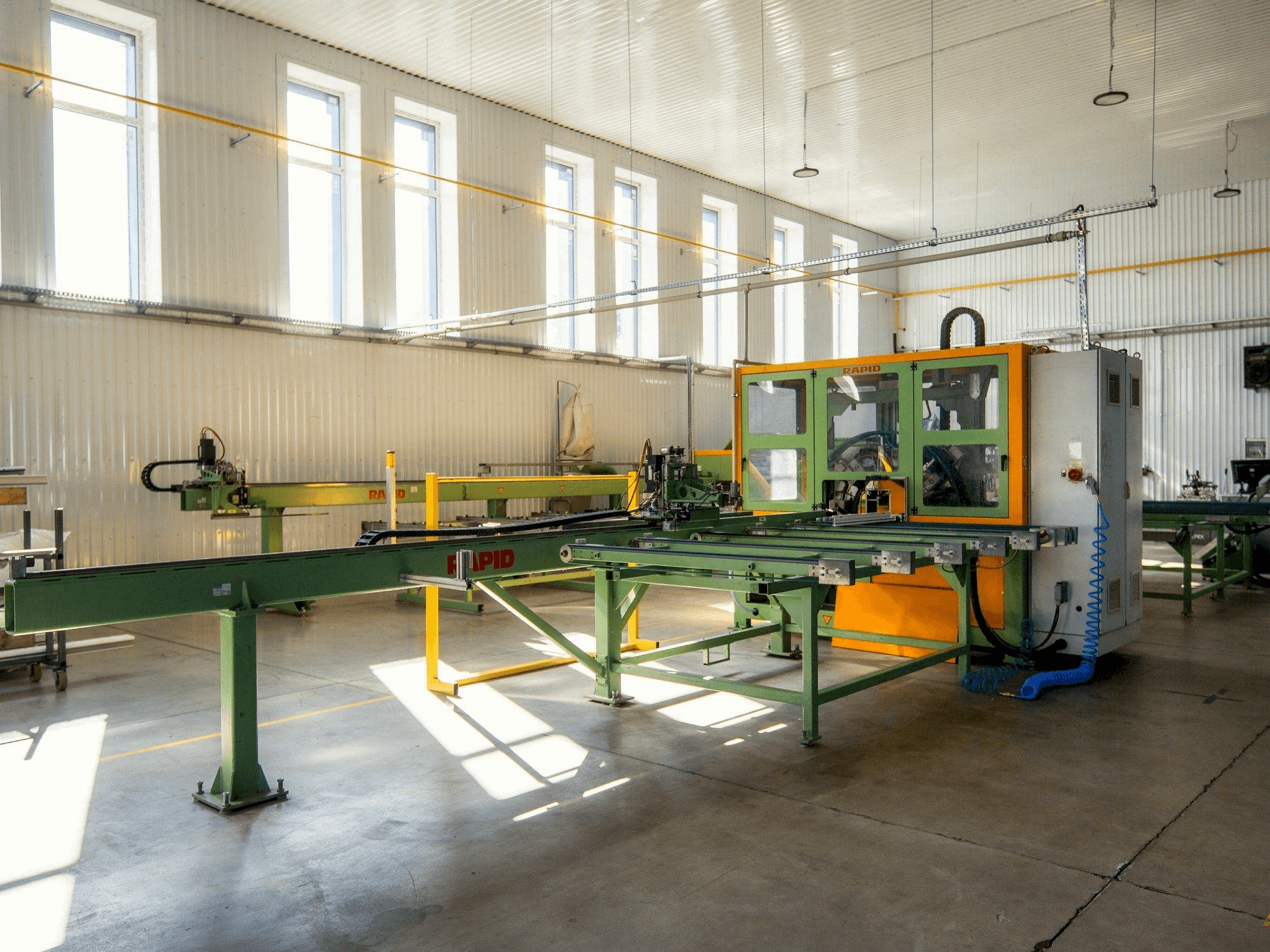

RAPID - MFC EVOLUTION IIPL-MIL-RAP-2009-00001

Maschinenvorteile

Qualitative Maschinenvorteile

• Mfc evolution unmontiert länge: 1600 mm, mfc evolution unmontiert breite: 650 mm, mfc evolution unmontiert höhe: 1400 mm , mfc evolution unmontiert gewicht: 90 kg
• Länge des lademagazins: 3753 mm, breite des lademagazins: 2187 mm, höhe des lademagazins: 1078 mm, gewicht des lademagazins: 400 kg
• Transportachsenlänge: 5882 mm, transportachsenbreite: 1085 mm, transportachsenhöhe: 1624 mm, transportachsengewicht: 400 kg
• Schraubendreher für bewehrungen: mit automatischer schraubenzuführung aggregateanordnung: auf einem rad, das die bearbeitung in verschiedenen winkeln ermöglicht anzahl der fräs- und bohraggregate: 7
• Betrieb: im dauereinsatz.

Technische Maschinenvorteile

• Leistung des fräsermotors: 0. 5 kw, frequenz des fräsermotors: 300 hz, drehzahl des fräsermotors max. : 18000 min-¹, spannzange des fräsermotors max. : 8 mm
• Leistung des bohrmotors: 0. 75 kw , drehzahl des bohrmotors max. : 1500 min-¹ , spannzange des bohrmotors max. : 16 mm
• Elektrische betriebsspannung: 400 v, 50 hz erforderliche netzanschluss-spannung: 20 kw
• Schaltschrank-arbeitshöhe: 1050 mm , schaltschrankanschluss: abschließbarer hauptschalter
• Kabelverbindungen: 400v npe
• Pneumatischer arbeitsdruck (hersteller) min/max: 6 - 7 , bar wartungsdruckverbrauch pro zyklus ca. : 3500 ni
• Belastungsgrenze der pneumatikleitungen bei 70° c: ca. 15 bar
• Max. Profilmesslänge: 3500 mm, max. Profilmessbreite: 130 mm ,max. Höhe der profilmessung: 120 mm
• Magazinlänge: 3600 mm, magazinbreite: 2707 mm, magazinhöhe: 1050 mm, magazingewicht: 650 kg
• Länge der externen zuführschnecke: 3000 mm, breite der externen zuführschnecke: 1500 mm, höhe der externen zuführschnecke: 1800 mm, gewicht der externen zuführschnecke: 90 kg
