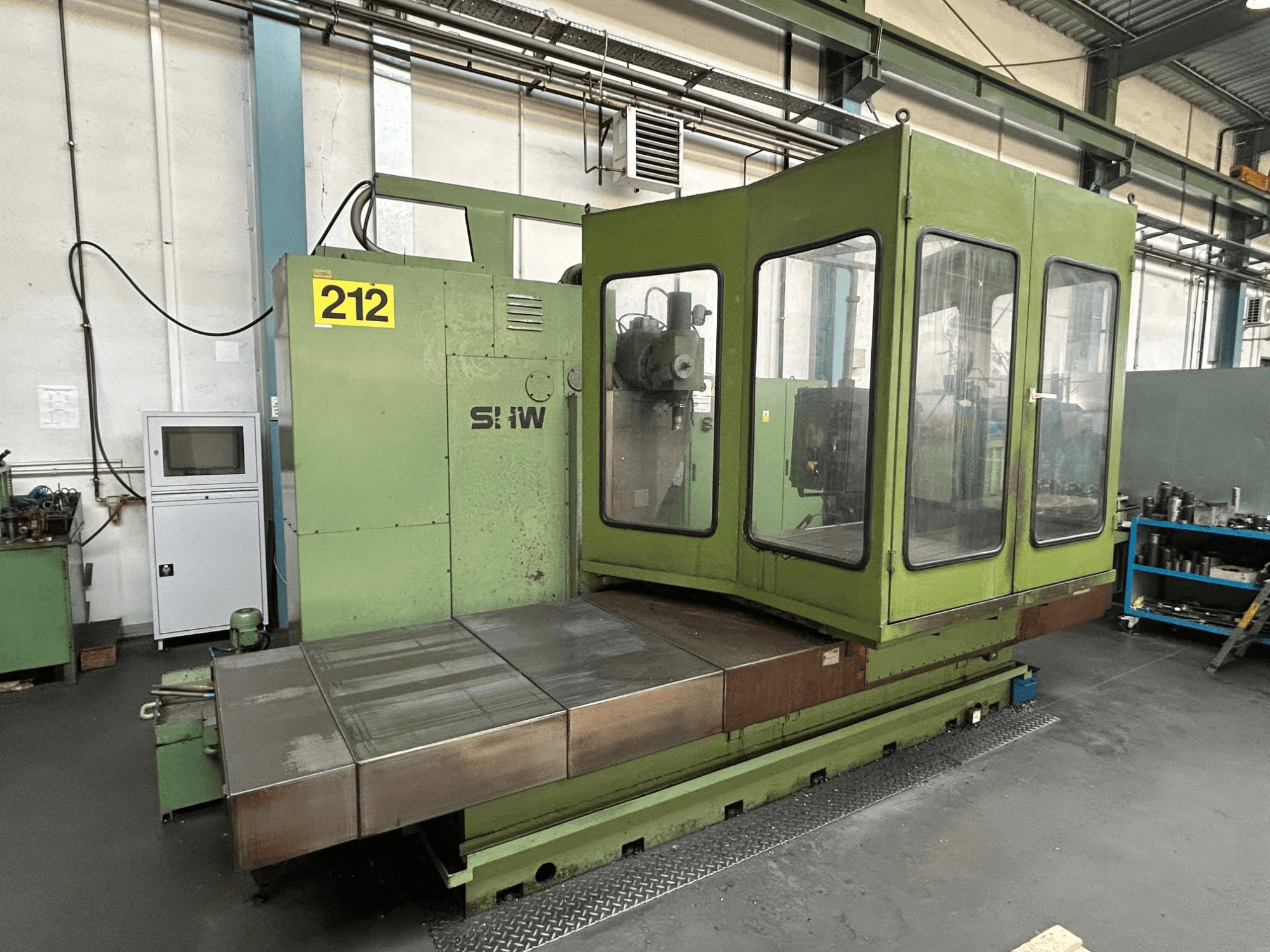

SHW UF-5 Vertikal-Bearbeitungszentrum in grün, Frontansicht mit Bedienfeld, Glasgehäuse und Metall-Arbeitstisch.

Vielen Dank für Ihren Besuch

Diese Maschine wurde kürzlich verkauft. Schauen Sie sich gerne unsere vergleichbaren Maschinen an oder kontaktieren Sie uns direkt.

Alle vergleichbaren Maschinen anzeigen

Alle Maschinen anzeigen

SHW UF-5

Foto galerie

SHW - UF-5PL-MIL-SHW-1993-00001

Verkauft

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
➤ Gebrauchtes SHW UF-5 - Bearbeitungszentrum zu verkaufen | gindumac.com

In Originalsprache anzeigen

Dieses 5-Achsen SHW UF-5 Vertikal-Bearbeitungszentrum wurde 1993 hergestellt. Es verfügt über einen Tisch-Längsverfahrweg von 1500 mm, einen Spindelkopf-Vertikalverfahrweg von 1000 mm und einen Spindelkopf-Längsverfahrweg von 750 mm. Die Maschine verfügt über einen Rundtisch mit einem Durchmesser von 1400 mm und einer maximalen Tischbelastung von ca. 4000 kp. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie die SHW UF-5 Maschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.

Übersicht

Hersteller: SHW
jahr: 1993
MODELL: UF-5
anwendungstyp: Fräsen
Standort: Polen
maschinentyp: Vertikal-Bearbeitungszentrum
Marke Steuergerät: HEIDENHAIN

Technische Daten - SHW UF-5

Steuerung

Steuerungshersteller: HEIDENHAIN
Steuerungsmodell: TNC 355

Bewegung

Anzahl der Achsen: 5
X-Achsen-Verfahrweg: 1500 mm
Y-Achsen-Verfahrweg: 1000 mm
Z-Achsen-Verfahrweg: 750 mm

Technische Spezifikation

Spindelleistung: 20 kW
Spindeldrehzahl: 1800 RPM
Werkzeugaufnahme: ISO 50

Zusätzliche Informationen

Pinole im Fräskopf: 115 mm

Vorschubantriebe und Vorschübe:
- Einzelantriebe (X, Y, Z)
- Stufenlos einstellbare Vorschübe (X, Y, Z): 2-8000 mm/min
- Eilgang (X, Y, Z): 8000 mm/min
Antrieb der Frässpindel:
- Antriebsleistung DC-Motor: 20 kW
- Drehzahlbereich (stufenlos regelbar): 36-1800 U/min
- Horizontale und vertikale Spindel
- Spindelkonus: ISO 50
- Horizontaler Spindeldurchmesser (vorderes Lager): 95 mm
Spannkraft des Werkzeugs:
- Horizontale Spindel: 16,000 N
- Vertikale Spindel: 10,000 N

Zusätzliche Ausstattung

Rundtisch RT 5D:
- Tischplatte mit 7 T-Nuten, 1 zentrale Nut
- Durchmesser des Tisches: Ø 1400 mm
- T-Nutgröße: 22 H7 (DIN 650)
- Mittlere Bohrung: 160 mm
- Max. Drehgeschwindigkeit: 2,5 min-¹
- Max. Tischbelastung: ca. 4000 kp
- Tischgewicht: ca. 2800 kg

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.

** Der Standard-Lieferumfang umfasst lediglich die Basismaschine. Zubehör und Peripheriegeräte werden erst während des Kaufprozesses durch verbindliche Vereinbarungen ausdrücklich bestätigt.
