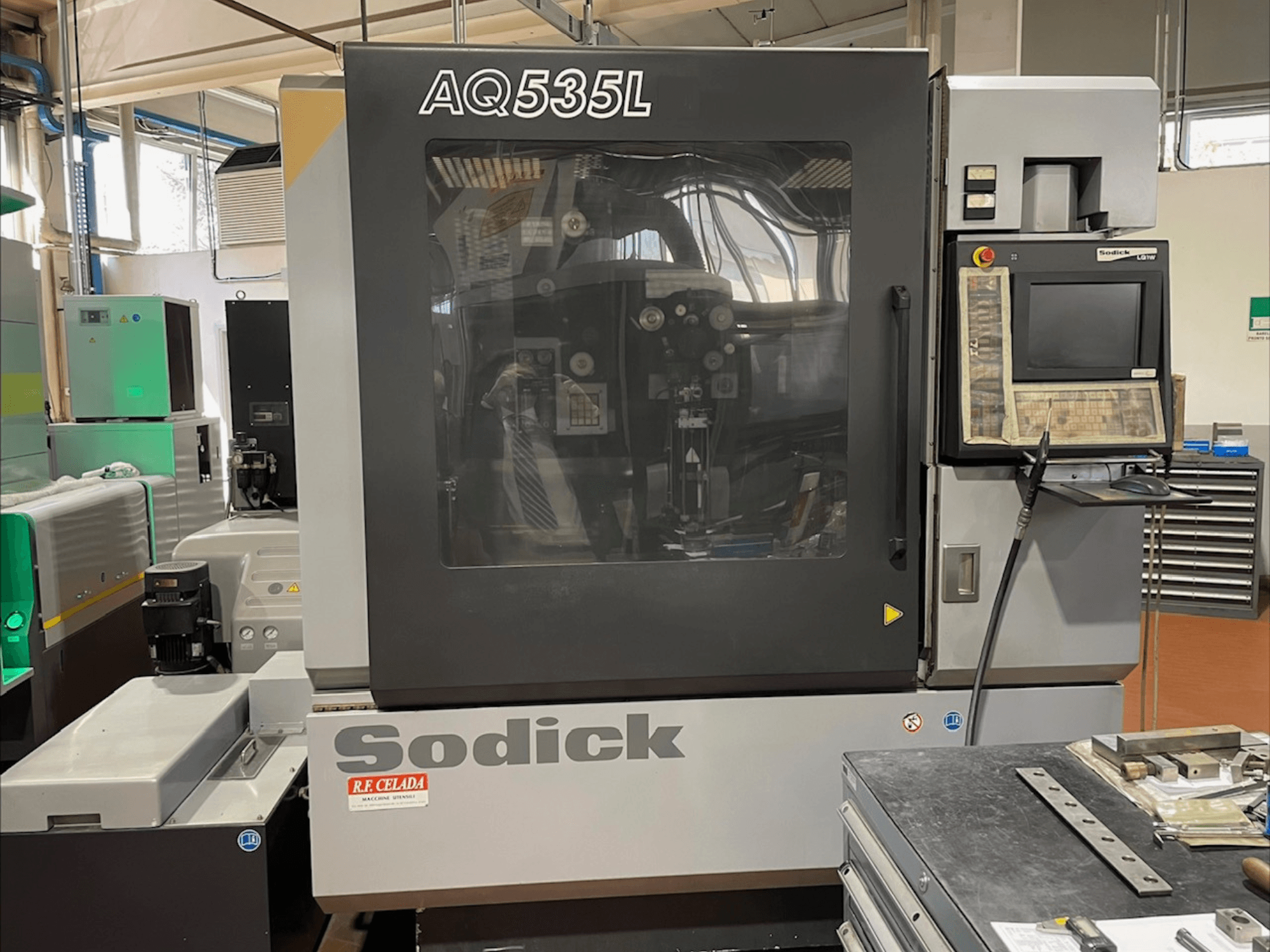

Sodick - AQ535L IT-EDM-SOD-2007-00002

Verfahrwege der Achsen:

• U: 80 mm

• V: 80 mm

Tisch / Tank:

• Arbeitstischgröße (B x T): 790 x 500 mm

• Abmessungen des Arbeitstanks (B x T): 1100 x 720 mm

• Abstand vom Boden zur Tischplatte: 1005 mm

Kapazität der Werkstücke:

• Maximale Werkstückhöhe: 290 mm (Standard) / 270 mm (eingetaucht)

• Maximales Werkstückgewicht: 800 kg (Standard) / 680 kg (getaucht)

Draht-System:

• Kegelwinkel: 20° / 80 mm

• Drahtspannung: 300 g bis 2300 g

• Maximale Drahtvorschubgeschwindigkeit: 250 mm/sec

• Maximales Gewicht der Drahtspule: 6 kg

Dielektrischer Tank:

• Außenabmessungen (B x T x H): 640 x 2400 x 1843 mm

• Leergewicht: 350 kg

• Fassungsvermögen: 730 l

• Entionisierer: 10 L

• Filtersystem: 2 austauschbare Papierfilter
