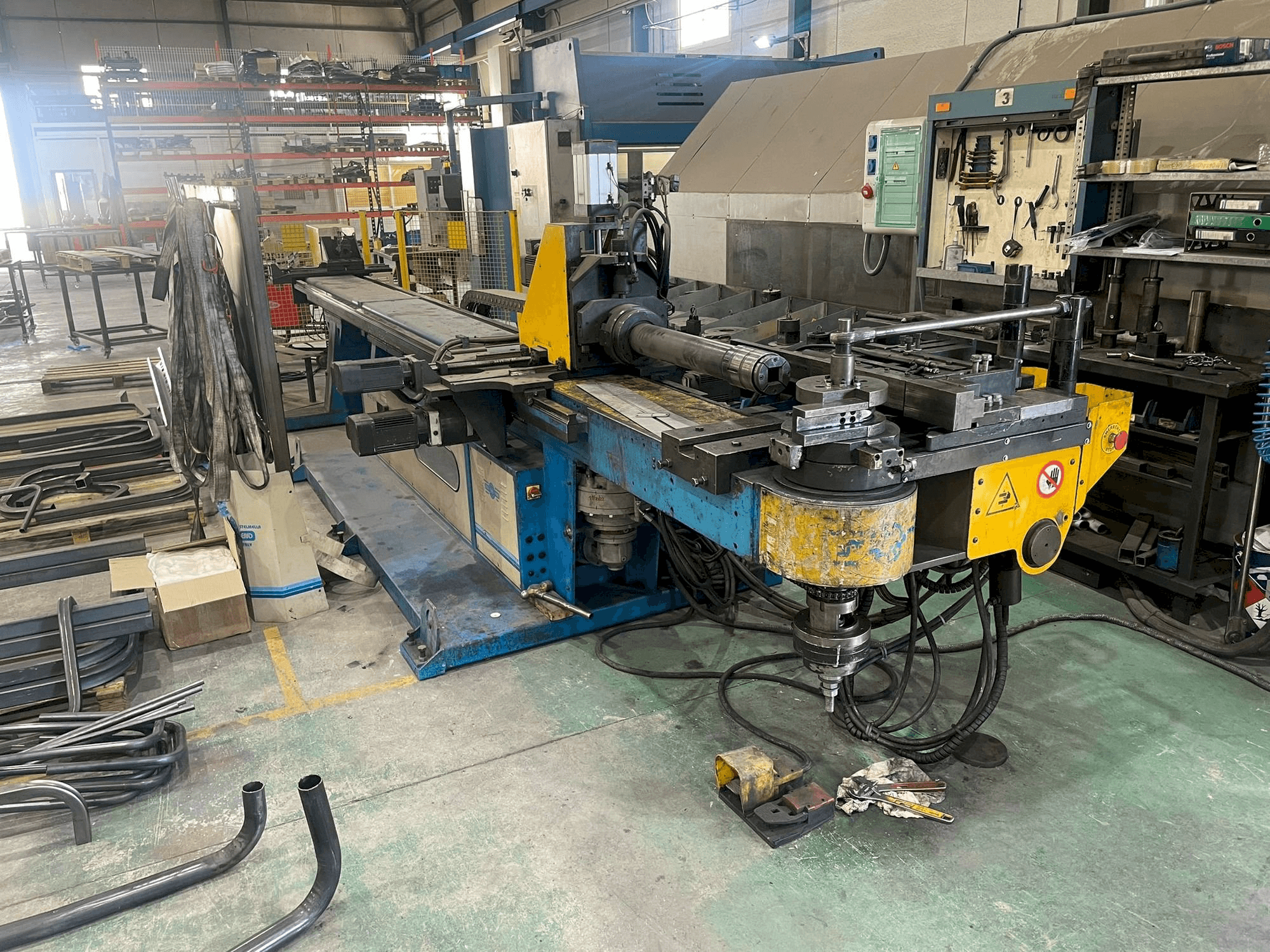

STAR-BEND STAR 800 CN6/GEN/L

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Minimaler innerer biegeradius (_1) mit standardwelle (Ø 60 mm) <= 40 mm
  • - Maximaler biegeradius mit standardarm (auf der achse des rohrs) 320 mm
  • - Maximaler biegeradius mit spezialarm (auf der achse des rohrs) 600 mm
  • - Nutzlänge auf der spindel (_3) 6000 mm
  • - Spindelhals (über der gesenkmitte) 1200 mm
  • - Kopfhöhe (ab mitte matrizenausschnitt) 520 mm
  • - Arbeitshöhe von stempelmitte bis boden (_2) 1210 mm
  • - Maximaler biegewinkel 220°.
  • - Innere teilung der positionierung 80 mm
  • - Einstellbarer spannschlittenhub 120 mm, einstellbarer spindelweg (_2) 0-100 mm, einstellbarer hub des kontrastschlittens 120 mm
• Qualitative Maschinenvorteile:
  • - Präzisionsgeschwindigkeit: max. Biegegeschwindigkeit (y-achse)(*2) 90°/1".
  • - Max. Verfahrgeschwindigkeit (x-achse) 1000 mm/1".
  • - Max. Rotationsgeschwindigkeit (z-achse) 360°/1".
  • - Wiederholbarkeit translationsgeschwindigkeit (x-achse) +/- 0,1 mm.
  • - Reproduzierbarkeit des biegewinkels (y-achse) +/- 0,1°.
  • - Reproduzierbarkeit drehwinkel (z-achse) +/- 0,1 °.
  • - Maximale produktivität (bei biegungen von 90°) 500 zyklen/stunde
