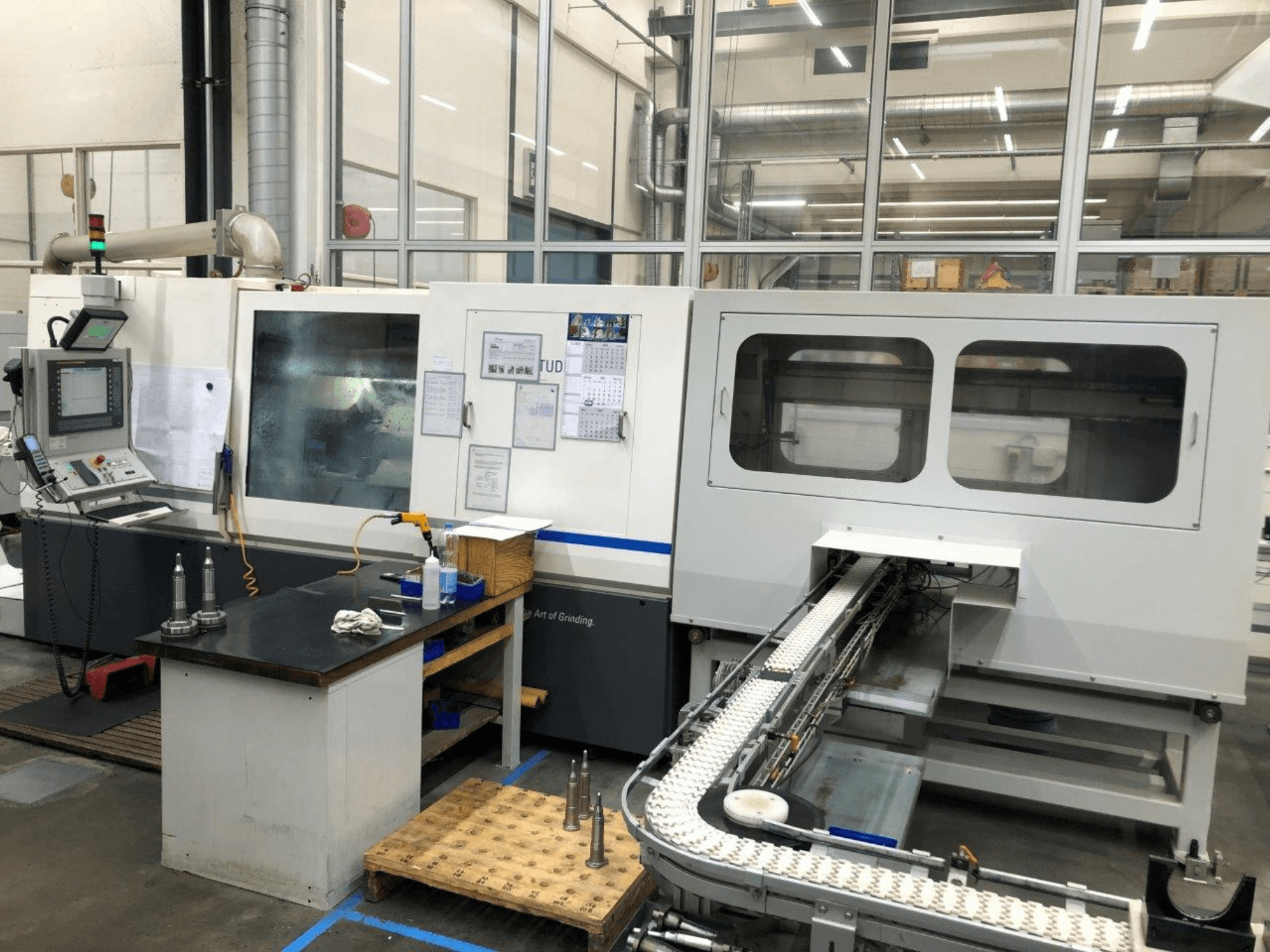

STUDER - S242CH-GRI-STU-2008-00001

• Achsabstand: Klein (2 Querschlitten) 400 mm; Lang (2 Querschlitten) 800 mm; Lang (3 Querschlitten) 800 mm

• Schwenkdurchmesser: 180 mm

• Max. Werkstückgewicht: 20 kg

• X-Achse (Querschlitten)

  • Geschwindigkeit: 0,001-1.500 mm/min

  • Auflösung: 0,00001 mm

• Z-Achse (Längsschlitten)

  • Max. Verfahrweg: 850 / 1.600 mm

  • Geschwindigkeit: 0,001-25.000 mm/min

  • Auflösung: 0,00001 mm

• Drehbarer Revolver

  • 8-Stationen: Capto 6 feststehend

  • 12-Stationen: VDI 40 feststehend

  • 8-Stationen: VDI 30 angetrieben feststehend

  • Max. Antriebsdrehzahl: 4.000 U/min

  • Antriebsleistung: 2,5 kW

  • Option: Aktiver Längsmessstab am Revolver (Capto oder VDI)

• Schleifspindelkopf

  • Montagewinkel: -25° / +25°

  • Schleifgeschwindigkeit: 50 m/s

  • Größe der Schleifscheibe: Ø 400 x 50 (63) x 127 mm

• Innenschleifeinrichtung

  • Spindelpositionen auf dem Schwenkteller: 3

  • Stellung der Spindel: 0° / +45°

  • Automatische Positionierung in 3 Positionen

  • Bereich der Innenschleifspindel: 1.200-120.000 U/min

  • Verfügbare Spindeldrehzahlen: 24.000-120.000 U/min

• Werkstückspindelkopf (fest)

  • Drehzahlbereich: 1-7.500 min-¹

  • Antriebsleistung: 10,5 kW

  • Werkzeugaufnahme: MK4 / DIN 55026 A4

  • Belastung beim Flachschleifen: 500 Nm

  • Rundheitsgenauigkeit: 0,0004 mm

• Werkstückspindelstock (schwenkbar)

  • Schwenkbereich: 0-10°

  • Auflösung: 0.0001°

  • Drehzahlbereich: 1-4.000 min-¹

  • Antriebsleistung: 10,5 kW

  • Werkzeugaufnahme: MKS / DIN 55026 A6

  • Belastung beim Flachschleifen: 500 Nm

  • Rundheitsgenauigkeit: 0,0004 mm

• W-Achse / Reitstock

  • Max. Verfahrweg: 450 / 1.650 mm

  • Geschwindigkeit: 0,001-1.500 mm/min

  • Feineinstellung für Zylindrizitätskorrekturen: ±0,01 mm

  • Option: Pinole Rücklauf ±0,40 mm

  • Pinole Durchmesser: 60 mm

  • Aufnahmekonus: MK4

  • Pinolenweg: 45 mm

  • Optionaler Synchron-Reitstock: 1-7.500 U/min; Antriebsleistung 10,5 kW; Aufnahmekegel MK4 / DIN 55026 A4

• Abrichten

  • Stehendes Abrichtwerkzeug, Halter mit MK1-Aufnahme

  • Einpunkt-Diamant / verkürzte Fliese

  • Abrichtspindel mit Axialantrieb auf schwenkbarem Halter: Ø 58 / 89 / 100 mm max

  • Abrichtspindel mit Axialantrieb auf der Rückseite: Ø 100 mm max

• Anschlusswerte

  • Anschlussleistung gesamt: 45 kVA

  • Minimaler Luftdruck: 5,5 bar

  • Gesamtgewicht: 7.600 / 12.000 kg

• Zustand und Wartung

  • Noch eingeschaltet und voll funktionsfähig

  • Keine Schrupparbeiten

  • Jährliche Wartung durch Studer

Zusätzliche Ausrüstung

• Wellenautomation (im Lieferumfang enthalten)

• Schleifscheiben (im Lieferumfang enthalten)
