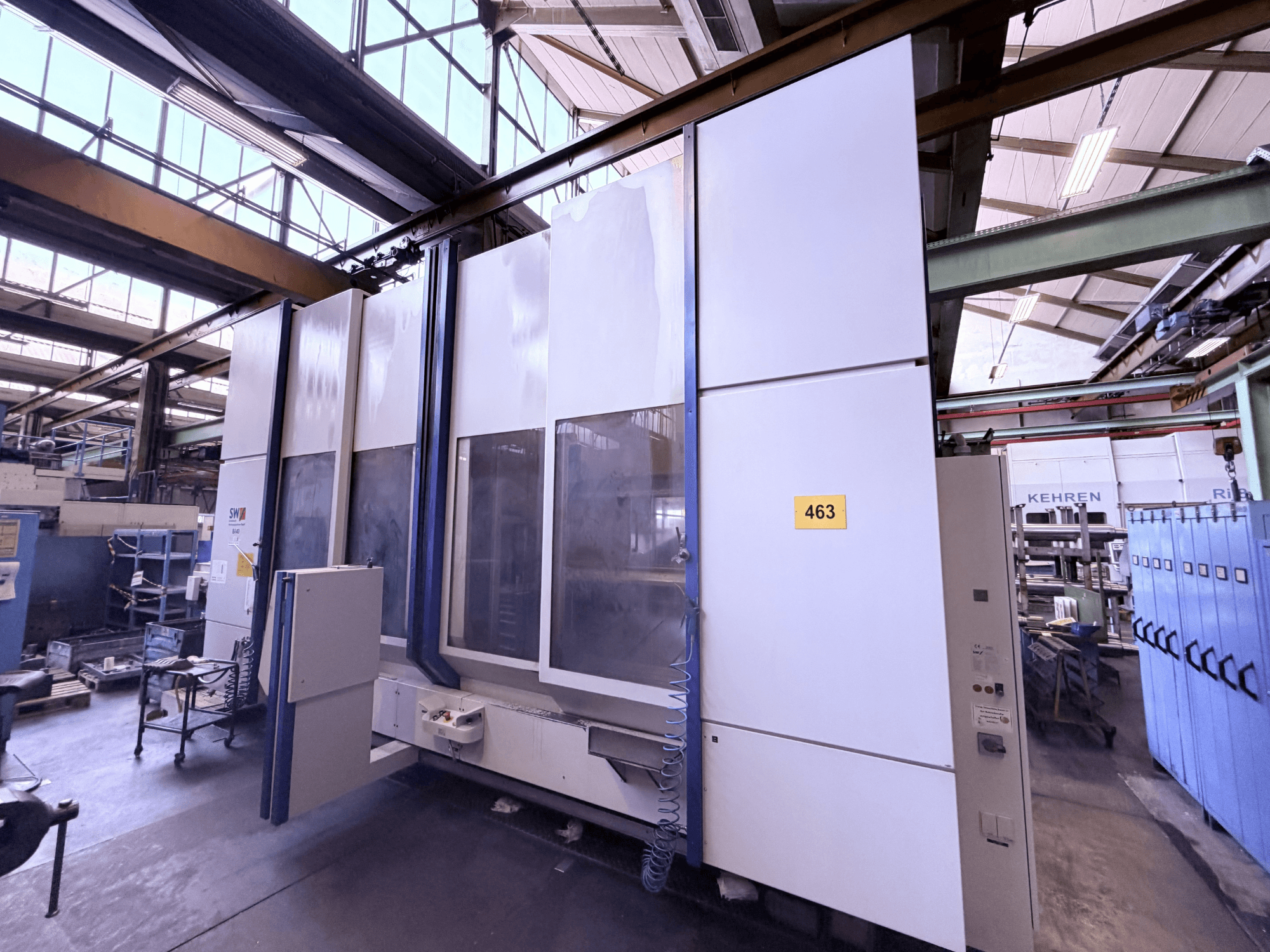

SW - BA 40DE-MIL-SWX-2001-00001

- Verfahrweg der X-Achse: 2 × 1300 mm (3350 mm im Langbettbetrieb)

- Verfahrweg der Y-Achse: 630 mm

- Z-Achsen-Verfahrweg: 630 mm

- Aufspannfläche (Pendelbetrieb): 2 × 1275 × 630 mm

- Eilgang X/Y/Z: 40 m/min

- Vorschubgeschwindigkeit: 1 – 40.000 mm/min

- Spindeldurchmesser: 100 mm

- Spindeldrehzahl: 20 – 7.500 U/min

- Spindelleistung: 36 kW (bei 25 % Einschaltdauer)

- Spindeldrehmoment: 950 Nm (bei 25 % Einschaltdauer)

- Werkzeugaufnahme / Halter: SK 50 DIN 69871, Form B

- Werkzeugmagazin-Steckplätze: 60

- Max. Werkzeugdurchmesser (freie benachbarte Plätze): 110 mm (250 mm)

- Max. Werkzeuggewicht: 8 kg (24 kg)

- Messsystem: Linear

- NC-Drehtisch: Peiseler ATU 280 mit Gegenlager

- Kühlmitteldruck (intern): 40 bar

- Kühlmittelreinigung: Spaltfilter

- Spülung des Arbeitsraums: Ja

- Spülpistolen: 2

- Werkzeugbruchüberwachung: Leutze

- Einhausung: Vollverkleidung

- Absaugsystem: GEA-Delbag, 2 x KNAW 1-1-AF

- Diskettenlaufwerk: Ja

- Erforderliche Aufstellfläche (L x B x H): 7700 x 3700 x 4000 mm

- Fundament erforderlich: Nein

- Nennbetriebsspannung: 3/PE AC 400 V / 50 Hz

- Nennbetriebsstrom: 87 A

- Gesamtanschlussleistung: 50 kVA (60 kVA Nennleistung)

- Absicherung der Zuleitung: 100 A

- Betriebsstunden: 63.368 h

- Sonderausstattung: Erweiterte Maschinenhydraulik zur Werkstückspannung, Ventilsystem für doppeltwirkende Spannzylinder, 2 Spannkreise im linken Arbeitsbereich, 2 Spannkreise im rechten Arbeitsbereich, Spanndruck 250 bar / Q=9 l/min, Anpassung für Winkelbohrköpfe (ohne 4-Punkt-Auflage), automatische Beladetüren, ca. 60 SK50-Spannfutter, 1x Doppelwinkelkopf, umkehrbare Spannvorrichtung (A-Achse und Gegenhalter), Spannbrücke
