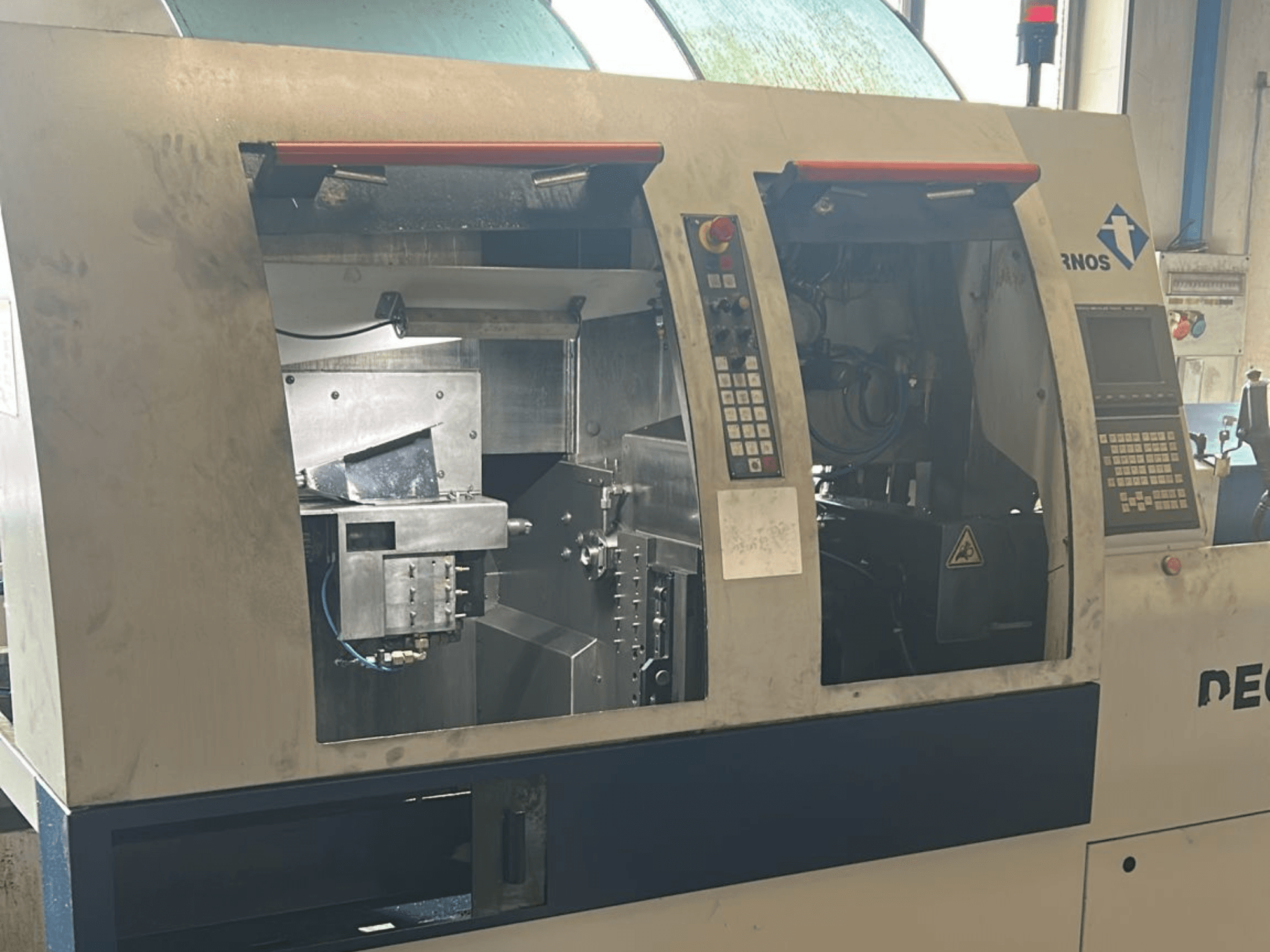

TORNOS - Deco 13 bIT-TUR-TOR-2004-00001

• Kapazität:

  • Maximaler Stangendurchmesser: 13 mm

• Achsen:

  • Anzahl der Achsen: 6 (X1, Y1, Z1, X2, Y2, Z2)

• Hauptspindel (S1):

  • Max. Stangendurchlass: 16 mm

  • Empfohlener minimaler Stangendurchmesser: 3 mm

  • Maximale Werkstücklänge: 160 mm

  • Spannzange Typ: Schaublin F20

• Gegenspindel (S2):

  • Max. Werkstückdurchmesser: 16 mm

  • Maximale Werkstücklänge (Gegenbearbeitung): 160 mm

  • Spindeldrehzahl: 100-12.000 U/min

  • Spannkraft: 730 daN

• Verfahrwege der Achsen:

  • X1: 35 mm, Y1: 158 mm, Z1: 187 mm

  • X2: 118 mm, Y2: 160 mm, Z2: 174 mm

• Vorschubgeschwindigkeiten:

  • Max Achsgeschwindigkeit: 20 m/min

• Führungsbuchse:

  • Max. Stangendurchlass: 16 mm

• Werkzeugsystem:

  • Lineares Werkzeugsystem (vorne + hinten)

  • Anzahl der Werkzeugpositionen: 6 (3 axial + 3 transversal)

  • Abstand zwischen den Werkzeugen: 38 mm

  • Max. rotierende Werkzeuge: bis zu 3

• Angetriebene Werkzeuge (S3):

  • Max. Drehzahl: 8.000 U/min

  • Leistung: bis zu 1,1 kW

  • Bohrleistung: bis zu 8-10 mm

  • Kapazität für Gewindeschneiden: M6-M8

• Gegenoperationen:

  • 3 Arbeitspositionen

  • Vollbearbeitung (Drehen, Bohren, Gewindeschneiden, Gewindeschneiden)

• Kühlsystem:

  • Ölkapazität: 200 L

  • Spänebehälter: ca. 100 L

Zusätzliche Ausstattung

• Stangenlader (integriert):

  • Maximale Stangenlänge: 3,3 / 3,85 / 4,2 m

  • Minimale Stangenlänge: 1,2 m

  • Bereich Stangendurchmesser: 3-16 mm

• Teile-Entlader

• Ölbad-System

• RS232 Schnittstelle

• Beleuchtung des Arbeitsbereichs
