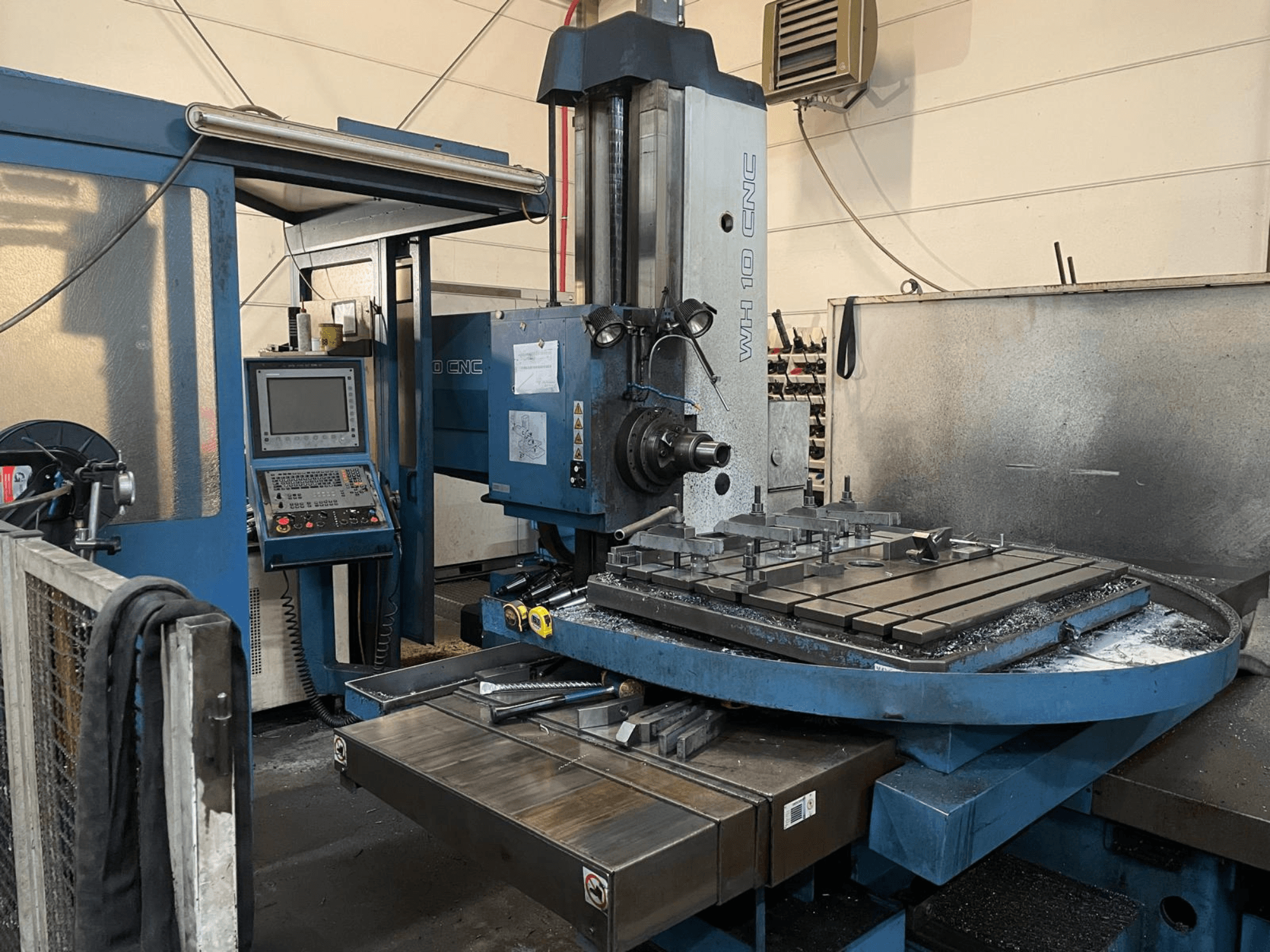

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

• Spindelstock / Spindel

  • Durchmesser der Arbeitsspindel: 100 mm

  • Durchmesser Hohlspindelflansch: 221,44 mm (h5)

  • Zentrieröffnung der Hohlspindel (W): 130 mm (H6)

  • Arbeitsspindelauszug (Pinolenweg, W): 630 mm

  • Werkzeugspannung: Hydromechanisch

  • Programmierbarer Spindeldrehzahlbereich: 10-1800 min-1, mit 50-120% Override über Potentiometer während des Betriebs

  • Hauptmotor (im Lieferumfang enthalten): 20 kW / 2000 min-1

• Gestell / Achsen

  • Vertikale Verstellung des Spindelkopfes (Y): 1100 mm

  • Minimale Höhe der Spindelachse über dem Arbeitstisch: 0 mm

• Tisch

  • Maximales Werkstückgewicht: 3000 kg

  • Aufspannfläche: 1000 x 1120 mm

  • T-Nuten (Anzahl/Größe): 7 / 22 H8 mm

  • T-Nut-Abstand (innen/außen): 160 / 100 mm

  • Tisch-Zentrieröffnung: Ø100 H6, Tiefe 13 mm

  • Tisch-Querverschiebung (X): 1250 mm

  • Längsverschiebung des Schlittens (Z): 940 mm

• Hydraulik, Schmierung, Kühlmittel

  • Arbeitsdruck (Hydraulikkreise): 6,5-7,2 MPa

  • Volumen der Betriebsflüssigkeit:

    • Spindelstock: 32 dm3

    • Hydraulisches Aggregat: 15 dm3

    • Schmierungseinheit: 5,5 dm3

    • Kühlmittelbehälter CHZ-WH10: ca. 40 dm3

• Sonstige Daten

  • Geräuschpegel (A): max. 80 dB

  • Maschinenabmessungen: siehe Maßskizze

  • Nutzbare Vorschubkräfte:

    • X (Querverstellung des Tisches): 16 kN

    • Y: nicht angegeben

  • Werkzeugablagen: enthalten (Details nicht angegeben)

Zusätzliche Ausstattung

• Roemheld Turmspannsystem

• Winkelplatten (Winkel)

• Montageblöcke
