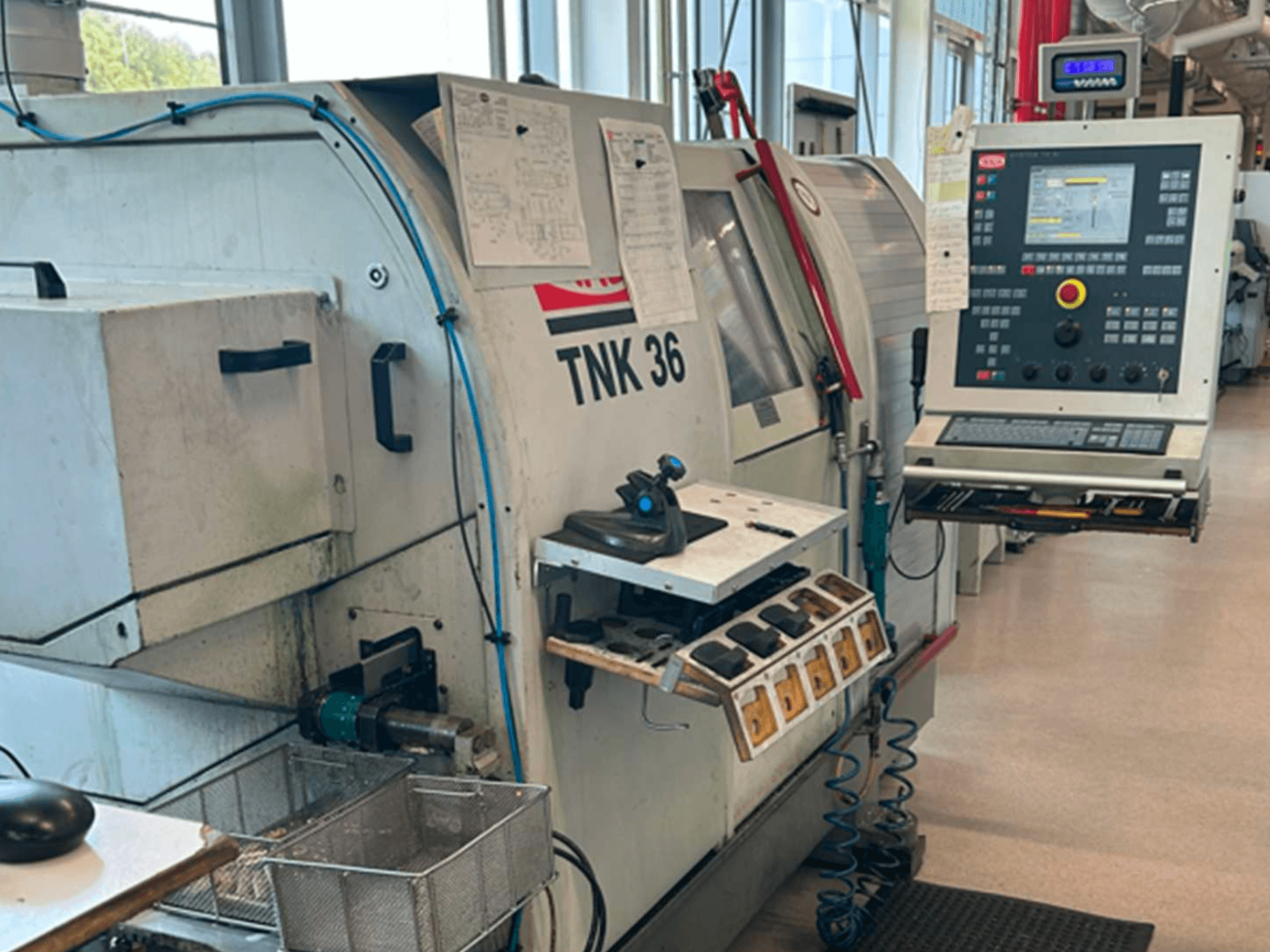

Diese 10-Achsen-Horizontal-Drehmaschine vom Typ TRAUB TNK 36 wurde im Jahr 2002 hergestellt. Sie verfügt über eine Hauptspindeldrehzahl von 6.300 U/min und eine Gegenspindeldrehzahl von 6.300 U/min. Die Maschine bietet einen maximalen Werkstückdurchmesser von 32 mm und verfügt über einen Kühlmitteltank mit einem Fassungsvermögen von ca. 360 Litern. Wenn Sie auf der Suche nach hochwertigen Drehkapazitäten sind, sollten Sie die von uns zum Verkauf angebotene TRAUB TNK 36 in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: TRAUB
- jahr: 2002
- MODELL: TNK 36
- Produktionsstunden: 147007
- anwendungstyp: Drehen
- Standort: Deutschland
- maschinentyp: Horizontal-Drehmaschine
- Marke Steuergerät: TRAUB
Technische Daten - TRAUB TNK 36
Steuerung
- Steuerungshersteller: TRAUB
- Steuerungsmodell: TX8i (64-bit)
Bewegung
- Anzahl der Achsen: 10
- X-Achsen-Verfahrweg: 370 mm
- Z-Achsen-Verfahrweg: 250 mm
Technische Spezifikation
- Gegenspindel: Ja
- Angetriebene Werkzeuge: Ja
- Max. Stangendurchmesser: 36 mm
- Max. Werkstückdurchmesser: 32 mm
- Spindelleistung: 10.7 kW
- Spindeldrehzahl: 6300 RPM
- Kühlmittelzufuhr durch die Spindel: Ja
- Werkzeugstationen: 22
Zusätzliche Informationen
14-Zoll-Flachbildschirm
Zusätzliche V24-RS232-Schnittstelle im Schaltschrank
MDE-Schnittstelle im Schaltschrank (Maschinenstatus und Stückzähler)
Starres Gewindeschneiden ohne Ausgleichsfutter
Polyform-Funktion für die C-Achse
Werkzeugüberwachung
Bohrung der Hauptspindel: 36 mm
Antriebsleistung der Hauptspindel: AC 6,7 / 10,7 kW
C-Achse der Hauptspindel
Motorisierte Gegenspindel
Bohrung der Gegenspindel: 32 mm
Drehzahl der Gegenspindel: 6.300 U/min
Verfahrweg der Gegenspindel-Z-Achse: 250 mm
Eilgang der Z-Achse der Gegenspindel: 30 m/min
C-Achse der Gegenspindel
Gegenspindel-Spannvorrichtung
Werkstückauswerfer
Erhöhte Vorschubkraft
Hainbuch Axfix-Spannfutter
X2-Verfahrweg: 50 mm
Y2-Verfahrweg: ±20 mm
Z2-Verfahrweg: 100 mm
X2-Eilgang: 15 m/min
Y2-Eilgang: 15 m/min
Z2-Eilgang: 15 m/min
12 angetriebene Werkzeuge (über Zentralantrieb)
Drehzahl der angetriebenen Werkzeuge: 6.000 U/min
Elektronisches Getriebe
X3-Verfahrweg: 370 mm
Z3-Verfahrweg: 250 mm
X3-Eilgang: 30–60 m/min
Z3-Eilgang: 30 m/min
5 angetriebene Werkzeuge
Werkzeughalterdurchmesser: 40 mm
Drehzahl des angetriebenen Werkzeugs: 6.000 U/min
Erhöhte Vorschubkraft
X4-Verfahrweg: 73 mm
Y4-Verfahrweg: ±50 mm
X4-Eilgang: 15 m/min
Y4-Eilgang: 15 m/min
5 angetriebene Werkzeuge
Werkzeughalterdurchmesser: 40 mm
Drehzahl des angetriebenen Werkzeugs: 6.000 U/min
Werkstückförderer links
Pneumatischer Werkstückgreifer
Greiferbacken: Ø 5–8 mm / Ø 8–20 mm / Ø 20–36 mm
Maximale Werkstücklänge: 200 mm
Maximaler Werkstückdurchmesser: 32 mm
RESY-Kompaktbandfilter
Kühlaggregat
Kühlmittelbehältervolumen: ca. 360 l
Kühlmitteldruck: 7 bar
Kühlmitteldurchfluss: 50 l/min
Kühlmittelzufuhr durch das Werkzeug: 30 bar
Kühlmittelpistole
Anschlussleistung: 22 kW
Optionale Ausstattung, nicht im Lieferumfang enthalten:
KNOLL 240S-1/100 Klappband-Späneförderer (Austragshöhe: 950 mm)
Vorbereitung für Stangenlader (Führungsrohre Ø 25 / Ø 36)
Drehbarer Werkstückanschlag (Schaft 16 × 16 mm)
Brankamp CMS 100 Kollisionsüberwachung (Haupt- und Gegenspindel)
Stangenlader FMB Turbo 5-42 XT / 3200 „C“
Grundausstattung mit statischen und angetriebenen Werkzeughaltern im Lieferumfang enthalten
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
