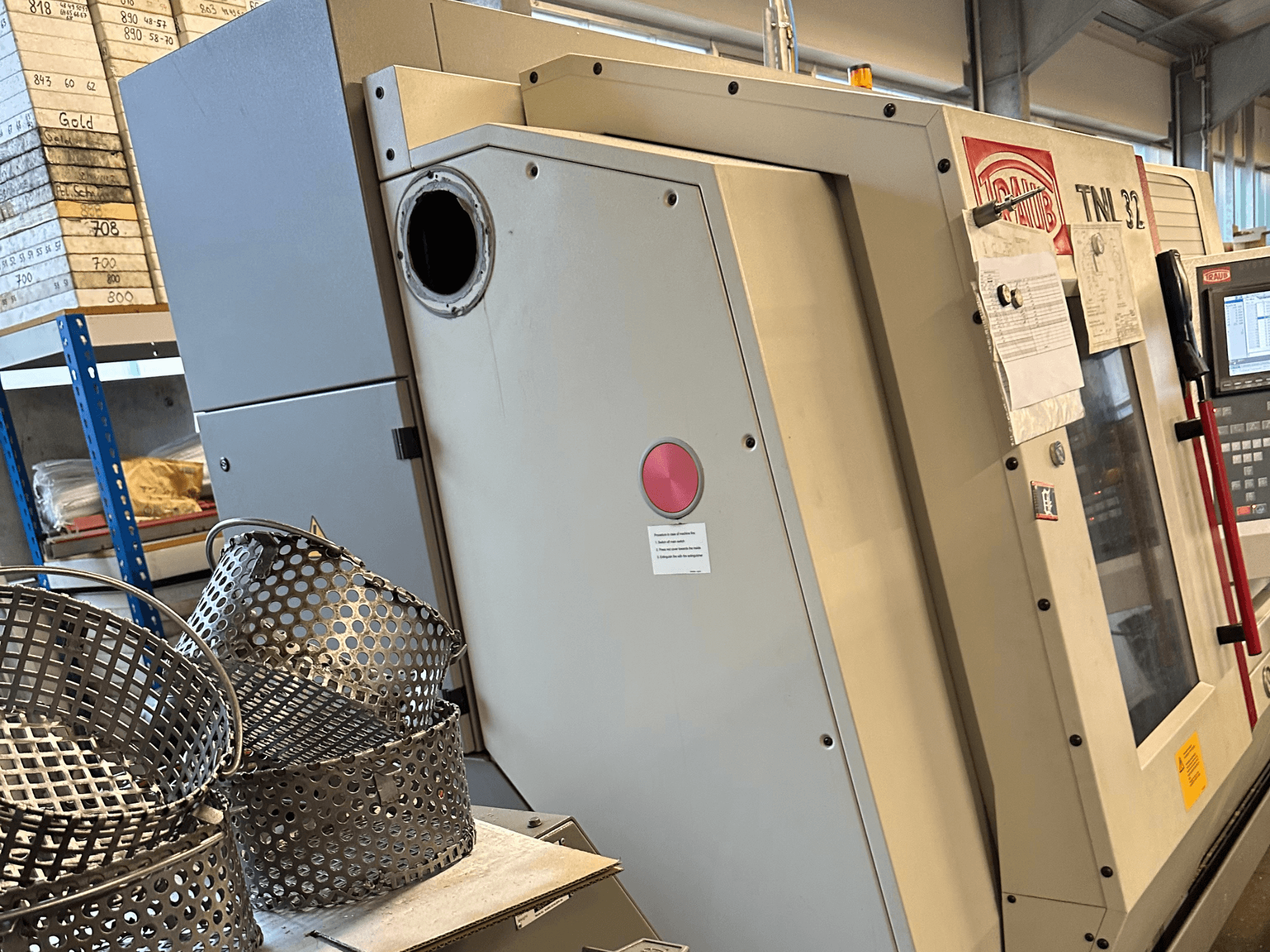

Diese 7-Achsen-Drehmaschine TRAUB TNL 32 P wurde im Jahr 2012 hergestellt. Sie verfügt über einen maximalen Stangendurchmesser von 32 mm und einen maximalen Verfahrweg der Z-Achse von 305 mm. Die Maschine ist mit zwei Revolvern mit angetriebenen Werkzeugen ausgestattet, die jeweils 10 bzw. 9 Werkzeugstationen bieten. Wenn Sie auf der Suche nach hochwertigen Drehkapazitäten sind, sollten Sie die von uns zum Verkauf angebotene Langdrehmaschine TRAUB TNL 32 P in Betracht ziehen. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: TRAUB
- jahr: 2012
- MODELL: TNL 32 P
- Produktionsstunden: 19295
- anwendungstyp: Drehen
- Standort: Deutschland
- maschinentyp: Swiss-Type-Drehmaschine
- Marke Steuergerät: TRAUB
Technische Daten - TRAUB TNL 32 P
Steuerung
- Steuerungshersteller: TRAUB
- Steuerungsmodell: TX 8i-p
Maße
- Maschinenhöhe: 2600 mm
- Maschinenlänge: 4500 mm
- Maschinengewicht: 6000 kg
- Maschinenbreite: 2500 mm
Bewegung
- Anzahl der Achsen: 7
- X-Achsen-Verfahrweg: 140 mm
Technische Spezifikation
- Gegenspindel: Ja
- Angetriebene Werkzeuge: Ja
- Max. Stangendurchmesser: 32 mm
- Spindelleistung: 10.7 kW
- Spindeldrehzahl: 8000 RPM
- Kühlmittelzufuhr durch die Spindel: Ja
Zusätzliche Informationen
Anzahl der Revolverköpfe: 2
Maximaler Verfahrweg der Z-Achse: 305 mm
Drehmoment der Hauptspindel: 21/32 Nm
Auflösung der C-Achse der Hauptspindel: 0,001°
Werkzeugstationen Revolver 1: 10
Antriebswerkzeugstationen Revolver 1: 10
Drehzahl der angetriebenen Werkzeuge im Revolver 1: 12.000 U/min
Leistung angetriebener Werkzeuge Revolver 1: 1,5 / 2,5 kW
Werkzeughalterdurchmesser Revolver 1: 45 mm
Revolver 1 Drehwerkzeugschaft: 16 x 16 mm
Revolver 1 X-Achsen-Verfahrweg: 140 mm
Revolver 1 Z-Achsen-Verfahrweg: 305 mm
Auflösung der H-Achse von Revolver 1: 0,001°
Revolver 1: Span-zu-Span-Zeit: 0,3 s
Revolver 2 Werkzeugstationen: 9
Revolver 2: 9 angetriebene Werkzeugstationen
Drehkopf 2 Drehzahl der angetriebenen Werkzeuge: 12.000 U/min
Revolver 2 Leistung des angetriebenen Werkzeugs: 1,5 / 2,5 kW
Revolver 2 Werkzeughalterdurchmesser: 45 mm
Revolver 2 Drehwerkzeugschaft: 16 x 16 mm
Revolver 2 X-Achsen-Verfahrweg: 140 mm
Revolver 2 Y-Achsen-Verfahrweg: -25 / +40 mm
Revolver 2 Z-Achsen-Verfahrweg: 320 mm
Revolver 2 Span-zu-Span-Zeit: 0,3 Sek.
Drehzahl der Gegenspindel: 8.000 U/min
Leistung der Gegenspindel: 1,5 / 2,5 kW
Drehmoment der Gegenspindel: 4,5 / 7,7 Nm
Auflösung der C-Achse der Gegenspindel: 0,001°
Maximale Spannlänge: 250 mm
Maximaler Stangendurchmesser (Gegenspindel): 32 mm
Werkzeugstationen für die Rückseitenbearbeitung: 8
Antriebsstationen für die Rückseitenbearbeitung: 3
Drehzahl der angetriebenen Werkzeuge für die Rückseitenbearbeitung: 12.000 U/min
Leistung des angetriebenen Werkzeugs für die Rückseitenbearbeitung: 1,5 / 2,5 kW
Durchmesser des Werkzeughalters für die Rückseitenbearbeitung: 36 mm
Eilgang (X / Y / Z): 20 / 20 / 20 m/min
Maximale Vorschubgeschwindigkeit: 20.000 mm/min
Gesamtleistungsbedarf: 46 kW
Platzbedarf inkl. Stangenlader: 8.000 x 2.500 x 2.600 mm
Späneförderer: Optional, nicht im Lieferumfang enthalten
Kühlmittelsystem: Ja
Werkzeugrevolver: 2
Rückseitenbearbeitungseinheit: Ja
Stangenlader-Schnittstelle: Ja
Stangenlader: LNS Hydrobar Express 332 S2 / 3 m
Elektronisches Handrad: Ja
Hydraulikeinheit: Ja
Maschinenschäden: Die Gegenspindel ist derzeit aufgrund längerer Nichtbenutzung unbrauchbar. Entweder der Sensor oder der Motor ist defekt.
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
