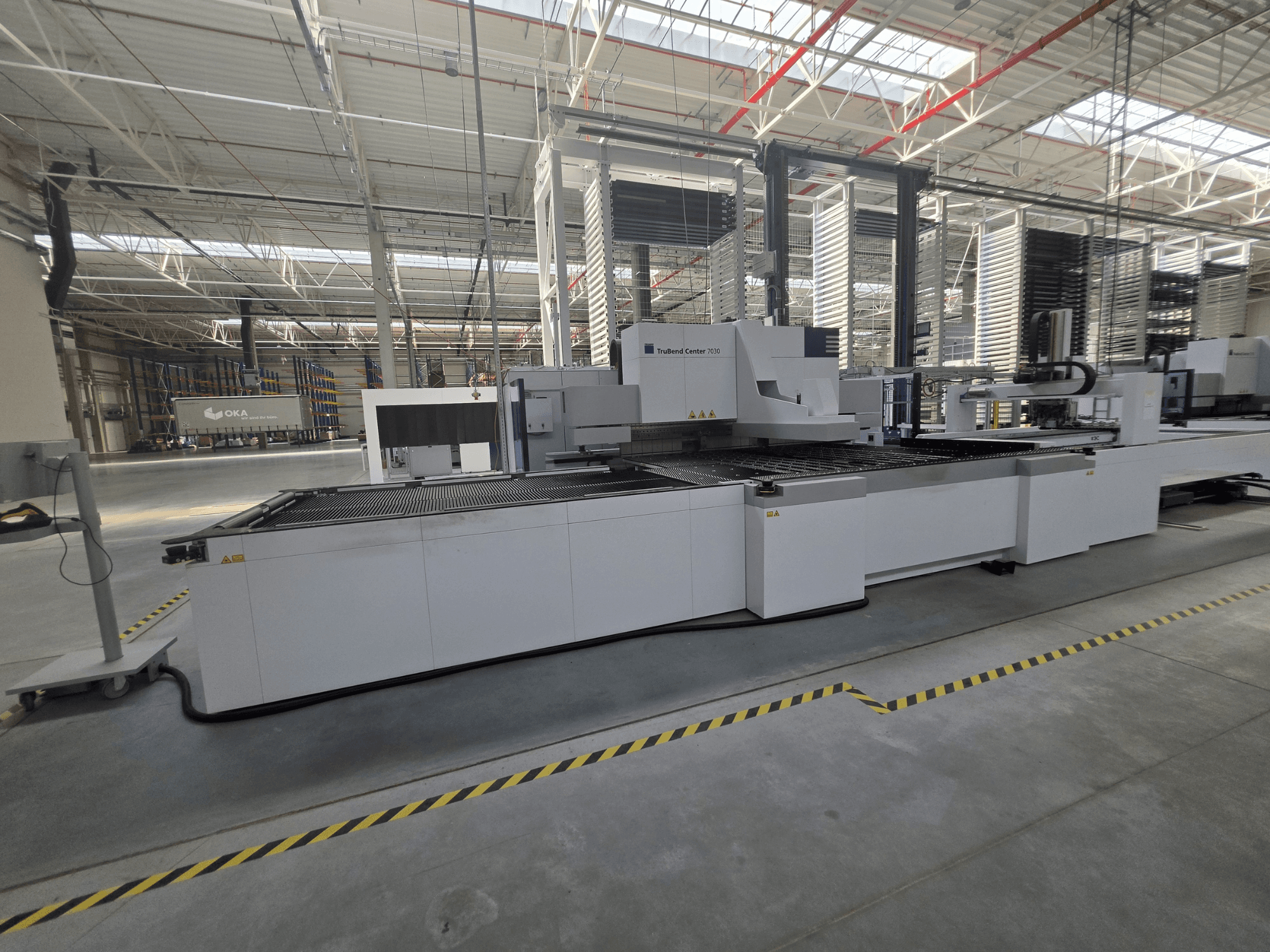

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Konstruktion: Geschweißter Stahlrahmen; Biegesystem: Keilantrieb; Wölbung: Im Lieferumfang enthalten, über die Steuerung einstellbar

• Leistungsdaten

  • Maximale Biegekantenlänge: 3.123 mm

  • Min. Biegekantenlänge: 200 mm

  • Min. Biegebreite mit Standardhalter: 145 mm

  • Min. Biegebreite mit ENW-Werkzeugen: 40 mm

  • Max. Kastenhöhe: 220 mm

  • Spannkraft der Halterung: 101 t

  • Materialstärke: min. 0,4 mm; max. Baustahl 3,0 mm; max. Edelstahl 2,2 mm; max. Aluminium 4,0 mm

• Handhabung und Positionierung (integriert)

  • 2-Achsen-Werkstückmanipulator mit 12 Saugmodulen; X-Verfahrweg 2.653 mm; Hub 100 mm

  • 5-Achsen-Hinteranschlag; Drehmanipulator; Vorderanschlag; Ladegreifer

  • Automatische Werkstückpositionierung und -drehung

• Geschwindigkeiten

  • Eilgang der Y-Achse: 250 mm/s

  • Vorderanschlag: 3.000 mm/s

  • Werkstückmanipulator: 3.000 mm/s

  • Drehmanipulator: bis zu 3 U/s

  • ToolMaster Bend: 2.400 mm/s

• Positioniergenauigkeit

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• CNC-Steuerung

  • 21,5-Zoll-Touchscreen; Windows 7 Ultimate 64-Bit; Tastatur und Maus

  • USB; RJ45; Ethernet 10/100 Mbit/s; Internet-Teleservice/Ferndiagnose

• Programmiersoftware

  • TecZone Fold – Floating-Lizenz

  • Automatische Programmierung aus 2D/3D, automatische Erstellung von Biegeprogrammen

  • 3D-Biegesimulation; Kollisionsprüfung; manuelle Programmänderung

• ToolMaster Bend (automatische Werkzeugverwaltung)

  • Automatische Positionierung und Einrichtung der Niederhalter pro Programm

  • Automatische Positionierung von Standard-, Pick&Place- und gebogenen Halterungen

• Im Lieferumfang enthaltene Werkzeuge

  • 16 Standard-Niederhaltewerkzeuge (jeweils 160 mm)

  • 6 Pick&Place-Spannwerkzeuge; Segmente 10/15/20/40 mm

  • Eck-Spannwerkzeug, Länge 199 mm

  • Biegewerkzeuge OBW90 und UBW90

• ENW-Ausstattung

  • ENW-Funktion zum Kippen der Niederhalter

  • Werkzeug ENW110-40, Länge 3.123 mm, Tiefe 40 mm

  • Minimale Biegbreite mit ENW: 40 mm

• Messung des Biegewinkels

  • Optische Biegewinkelunterstützung mit integrierter Kamera

  • Grafischer Vergleich von programmiertem und tatsächlichem Winkel

  • Mindestlänge der Werkstückkante für die Winkelmessung: 10 mm

• Sicherheit

  • CE-Zertifizierung; drehbare Sicherheitstüren; Sicherheitslichtschranken

  • Zugangsschutz zum Arbeitsbereich; Fußschalter mit Freigabe; Not-Aus

• Stromversorgung: 80 kVA

Zusatzausstattung

• Automatisches Be- und Entladesystem mit Anbindung an das Lager

  • Automatische Rohteiltrennung und -zuführung; Weiterleitung zum Biegezentrum

  • Automatische Entladung der Fertigteile über ein Förderband

  • Maximale Rohteilgröße: 3.048 x 1.500 mm

  • Lagerschnittstelle im Lieferumfang enthalten

  • Beladewagen: nicht im Lieferumfang enthalten

  • Schienensatz: nicht im Lieferumfang enthalten

• Zusätzliche Teilehandhabungsmodule

  • 12 Dreiflächen-Vakuummodule (Ansaugung oben/unten/vorne)

  • 6 Magnetmodule und 4 Zwei-Flächen-Magnetmodule

  • Vakuum- und Magnetmodule können gemeinsam verwendet werden

• Zubehör für Identifikation und Konnektivität

  • Drahtloser 2D-Codeleser mit Bluetooth

  • Lesen von Barcodes und DataMatrix-Codes

  • Automatisches Laden von Produktionsprogrammen
