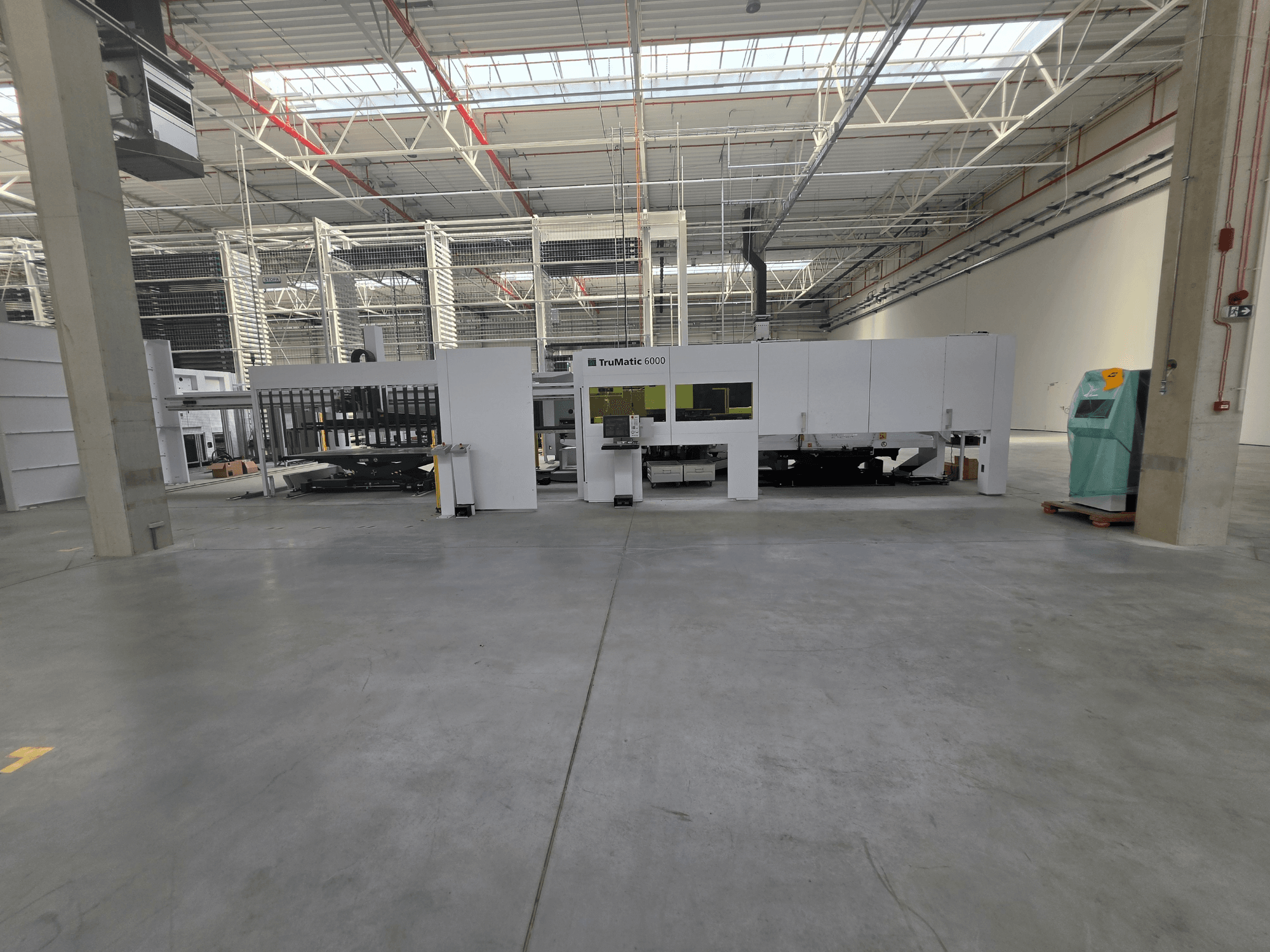

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Laserquelle: TruDisk 3001 Festkörperlaser, 3.000 W, faseroptische Strahlführung (10 m), kompakter Schneidkopf, Kollisionsschutz, Schutzglas, geschlossene Strahlführung, programmierbarer Schneidgasdruck

• Steuerung/Betriebssystem/Schnittstelle: Rexroth IndraMotion MTX CMP70; Windows Embedded; 17-Zoll-Touchscreen; 4 GB Programmspeicher; 320 GB Festplatte; USB; RJ45 10/100 Mbit/s; Internet-Teleservice; integrierte Technologiedatenbank; NC-Programmverwaltung; Produktionsplanung; automatische Maschinenabschaltung; Netzwerkanschluss für Programmier- und Produktionssysteme

• Arbeitsbereich:

  • Stanzen (ohne Neupositionierung): 3.050 x 1.550 mm

  • Laserschneiden (ohne Neupositionierung): 3.050 x 1.550 mm

  • Kombiniert (ohne Neupositionierung): 2.500 x 1.550 mm

  • Kombiniert (mit Neupositionierung): 3.050 x 1.550 mm

  • Max. Blechdicke: 6,4 mm; max. Werkstückgewicht: 230 kg

  • Max. Werkstückgröße über Klappen: 500 x 500 mm (Laser) / 500 x 500 mm (Stanzen); über Auswurfschacht: 80 x 50 mm

• Achsen/Leistung:

  • Antriebe: Wartungsfreie AC-Servomotoren (X/Y/C); elektrohydraulischer Stanzkopf

  • Maximale Geschwindigkeiten: X 90 m/min; Y 90 m/min; simultan 108 m/min; C-Achse 330 U/min (Stanzen/Gewindeformen)

  • Frequenzen: Max. Stanzfrequenz bei E = 1 mm: 917 Hübe/min; Markieren: 2.800 Hübe/min

  • Genauigkeit: Pa ±0,1 mm; Ps ±0,03 mm; kleinste Schrittweite 0,001 mm

• Stanzeinheit:

  • Kraft: 180 kN; elektrohydraulischer Stempelkopf; rotierender Ein-Stationen-Werkzeughalter

  • Werkzeugumfänge: Stanzen 76,2 mm; Umformen 101,6 mm; optional 110 mm

  • Wechselzeiten: Basis 3,2 s; MultiTool 0,3 s

  • Magazin: 25 lineare Positionen; serienmäßig 22 Werkzeuge; bis zu 220 mit MultiTool

  • Spannvorrichtungen: 3 hydraulische; voll drehbare Werkzeuge; programmierbarer Blechhalter; Werkzeuglängenausgleich; Stanzschmierung; Spanabfuhr mit automatischer Schlauchentleerung und Füllstandserkennung; Hubzähler; Überwachung des Werkzeugschmiermittelstands; WhisperTools-kompatibel

• Umform-/Stanzfunktionen:

  • MultiTool; MultiBend; Gewindeformen (M2,5–M10); Oberflächenmarkierung/Prägung; vertikal verfahrbare Spannvorrichtungen

  • Max. MultiBend: Breite 55 mm; Höhe inkl. Material 25 mm; Winkel bis zu 90°

  • Automatische Gewindeformschmierung; Gewindezähler

• Laserschneidleistung (max. Dicke):

  • Weich-/Baustahl: bis zu 6 mm (O₂ oder N₂)

  • Edelstahl: bis zu 6 mm (N₂)

  • Aluminium: bis zu 5 mm (N₂)

• Laserfunktionen: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; Schrottdetektion; Auswerferzylinder für lasergeschnittene Teile; Laser-Ereignisprotokoll; automatische Schneidkopf-Höhenverstellung

• Standardausstattung und Sicherheit:

  • Starrer, C-förmig geschweißter Rahmen; Koordinatenführungssystem; lineares Werkzeugmagazin

  • 3 hydraulische Spannvorrichtungen; programmierbare Neupositionierung; Fußschalter zum Schließen der Spannvorrichtungen

  • Strahlenschutz am Schneidkopf; zwei Werkstückklappen (500 x 500 mm) mit Sensoren

  • Kugeltische; zwei Fertigteilbehälter; Spänebehälter

  • Kompakte Absaug- und Filteranlage

  • Wasser-Luft-Kühlaggregat (Maschine und Laser)

  • Erstbefüllung mit Hydrauliköl

  • Zweistufige Sicherheitslichtvorhänge; schnelle Antriebsabschaltung; Schutz vor gestreuter Laserstrahlung

  • Rechter interner Positionierstift; CE-Kennzeichnung und Konformitätserklärung

Zusatzausstattung

• Intelligente Stanzüberwachung

  • Optische Überwachung des letzten Stanzvorgangs; Stanzbrecherkennung; automatische Überprüfung vor dem Werkzeugwechsel

• Zusätzliche/erweiterte Spannvorrichtungen

  • Zusatzspannvorrichtungen für dünne Bleche; einzeln öffnende Spannvorrichtungen; vertikal verfahrbare Spannvorrichtungen (max. vertikaler Hub 12 mm); automatisch schließender Spannhalter mit optischem Sensor

• Pneumatischer Blechhalter

  • Zwei Pneumatikzylinder (links/rechts vom Stanzkopf); arbeitet unabhängig vom eingesetzten Werkzeug

• Paket zur Bearbeitung dünner Bleche

  • Bürstentische für empfindliche Materialien; vertikal bewegliche Stütztischkugeln; Ausblasvorrichtung für Kleinteile; Blechausbeulungserkennung

• Späneförderer

  • Automatischer Späneförderer; kippbarer Spänebehälter für längere unbeaufsichtigte Betriebszeit

• SheetMaster 3000 x 1500 mm (AK04) – automatisches Be- und Entladen von Blechen

  • Max. Abmessungen der entladenen Bleche: 3.000 x 1.500 mm; min. 600 x 370 mm; Dicke 0,5–8 mm; max. Blechgewicht 230 kg

  • Maximale Geschwindigkeiten: X 180 m/min; Z 30 m/min; wartungsfreie digitale Servoantriebe

  • Paralleles Be- und Entladen; Blechtrennung; Positionierhilfe; überwachtes Entladen der lasergeschnittenen Teile; scannerüberwachter Arbeitsbereich

• GripMaster 3.000 × 1.500 mm – automatische Skelettentnahme

  • Max. Skelettgröße 3.000 x 1.500 mm; Dicke bis zu 8 mm; Gewicht bis zu 230 kg

  • Max. Stapelhöhe 230 mm; Gewicht des Skelettstapels bis zu 2.000 kg

  • Sensorgesteuerte Greifer; automatisches Stapeln; kippbare Skelettpalette; Entnahme nahezu parallel zur Beladung mit dem nächsten Blech

• Doppelschienen-Wagensystem – Großformat

  • Doppelte Be- und Entladewagen; max. Beladung 3.000 kg; max. Entladung 3.000 kg

  • Obere Wagenkante 747 mm; untere 290 mm; Be- und Entladehöhe für Europaletten bis zu 200 mm (oben/unten)

  • Doppelte Rohmaterialkapazität; Zweistoffzuführung; erhöhte Fertigteilkapazität

  • Unterstützung bei der Teilesortierung mit SheetMaster; manuelles Be- und Entladen der Wagen parallel zur Produktion

  • Anpassbare Schienen; versenkte oder bodenmontierte Konfigurationen

• Lagerintegration

  • Lagerschnittstelle; automatisierte Anbindung an das Materiallager

  • Integration von TruStore und STOPA; Anbindung an TC-CELL / TruTops Fab Module Storage

  • Automatisierter Produktions- und Materialfluss; Datenaustausch für Roh- und Fertigbleche

  • Mit dem Lager verbundenes Sicherheitssystem; zusätzlicher Lichtschutzbereich; Sicherheitszäune, wo erforderlich

• Werkzeuge und Werkzeugvorbereitung

  • RTC-Kassetten inkl. Stanzplatten; geringes Gewicht; geeignet für hohe Beschleunigungen; sichere Halterung schwerer Werkzeuge; ergonomischer Griff

  • QuickSharp-Werkzeugschleifsystem mit automatischer Werkzeuglängenmessung; geeignet zum Nachschärfen von Stempeln und WhisperTools; verlängert die Standzeit

  • QuickSet-Stanzstempel-Einstell-/Messsystem: Überprüfung des Stanzstempel-/Matrizenabstands; Messung der Stanzstempellänge; Ermittlung des Schleifbetrags
