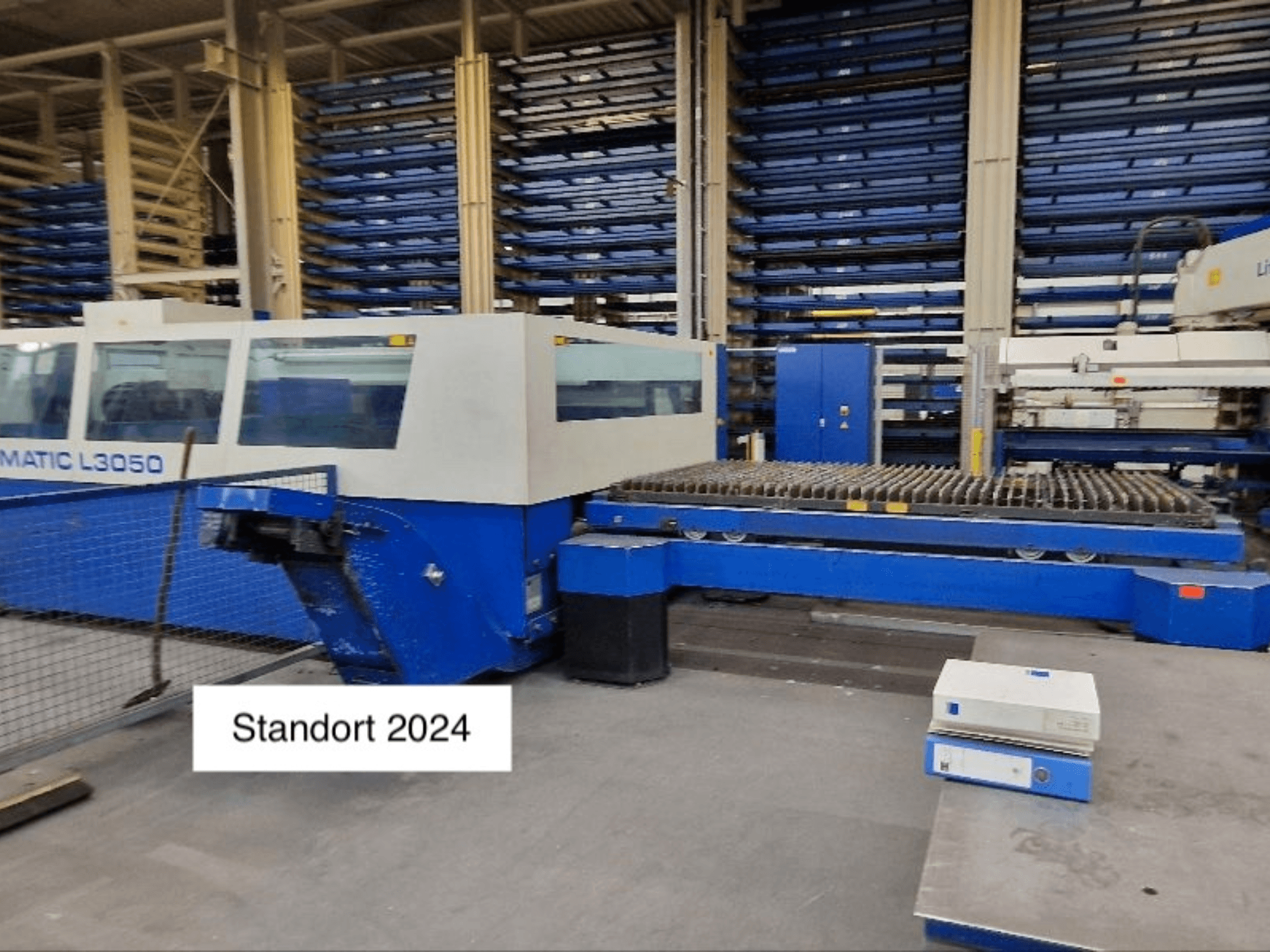

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Steuerungssystem: Siemens Sinumerik 840 D

• Arbeitsbereich: 3000 × 1500 × 100 mm

• Lackierung: weiß RAL 9002 / enzianblau RAL 5010

• Gekapselter Maschinenrahmen mit integrierter Lasereinheit

• Laser-Einheit: CO₂-Laser TLF 5000, hochfrequenzerregt

• Kühleinheit, Logbuchfunktion

• Automatischer Palettenwechsler

• Längsförderer für Kleinteile/Abfälle

• Antriebe: Gantry-Antrieb kombiniert mit linearen Direktantrieben

• Steuerung der Laserleistung

• HI-LAS-Hochdruck-Schneiden

• PMS-Plasmasensorik

• Hochgeschwindigkeitsbearbeitung mit SprintLas

• ContourLas zur Herstellung kleiner Löcher

• Programmierbare Leistungszyklen

• Mikroschweißung

• Programmierbare Schneidgasdruckregelung

• Laserschneidkopf mit 5" Linse und 7,5" Linse

• Schnellwechselsystem für Schneidköpfe

• Automatische Blechkantenerkennung

• APC kapazitive Höhenkontrolle und Prozesskontrolle

• PCS (Prozess-Steuerungssystem)

• Positionierung der Laserdiode

• Automatische Fokuseinstellung (AutoLas Plus)

• Sprüheinrichtung für sichere Dickblechbearbeitung

• Automatische Abschaltung

• Beleuchtung des Arbeitsbereichs

• Max. Werkstückgewicht: 900 kg

• Positioniergeschwindigkeit (X/Y): 200 m/min

• Gleichzeitige Positioniergeschwindigkeit (X+Y): 300 m/min

• Maximale Eisendicke: 25 mm

• Maximale Dicke von rostfreiem Stahl: 25 mm

• Maximale Dicke von Aluminium: 15 mm

• Steuerung Sinumerik 840D:

  • Offenes PC-basiertes Steuerungssystem

  • Einfachste Bedienung

  • Online-Hilfe

  • Diagnostische Funktionen

  • Wartungslogbuch

  • Technologie-Daten

  • Fernwartung

• Shopfloor-Programmierung: ToPs 100 lite

• Sicherheit

  • Mehrstrahlige Lichtschranken

  • Vollständig geschlossene Strahlführung mit Stickstoffbelüftung

  • Überwachungssystem

  • Mehrkammerabsaugung und Kompaktstaubsammler

  • Schutzeinhausung

• Software für Maschinensystem

  • TruTops Laser Postprozessor TCL 3050 - 1 Stück

  • Steuerungssoftware Zellenmaschine TCL3050 (2. Lizenz)

Zusätzliche Ausstattung

• TRUMPF LiftMaster Be- und Entladeeinheit (derzeit nicht installiert)

  • Grundgerät inkl. Blechtrenneinrichtung und Dickenmessanlage

  • Regalverlängerung (R), austauschbare Zinken

  • Verlängerung für Palettenhandling (P)

  • Vereinzelung von Dünnblechen (1-2 mm)

  • Dritte Position ohne Entladestation

  • Entladestation

  • Edelstahlzinken für kratzarmes Handling

  • LiftMaster-Grundrahmen für Lageranbindung und doppelte Be-/Entladewagen

  • Sicherheitseinrichtungen: zweite Lichtschrankenschaltung

• Erweiterte Maschinenausstattung

  • Schneidkopf mit 3,75"-Linse für Hochgeschwindigkeitsschnitt

  • Zusätzlicher Schneidkopf mit 10"-Linse für die Dickblechbearbeitung

• Automatisierung Vorbereitung (für zukünftige Aufrüstung)

  • Vorbereitung für LiftMaster (Standardpaletten)

  • Inklusive Installation, Inbetriebnahme und Schulung

  • Einschließlich Garantie, Transport und Verpackung

  • Netzwerkanschluss
