TSCHUDIN - ecoLINE 400DE-GRI-TSC-2004-00001
Haben Sie weitere Fragen? Kontaktieren Sie uns!
Philipp Gubisch
+49 162 402 75 81
p.gubisch@gindumac.com
- GINDUMAC
- Produkte
- Werkzeugmaschinen
- TSCHUDIN ecoLINE 400 Spitzenlos-Schleifmaschine

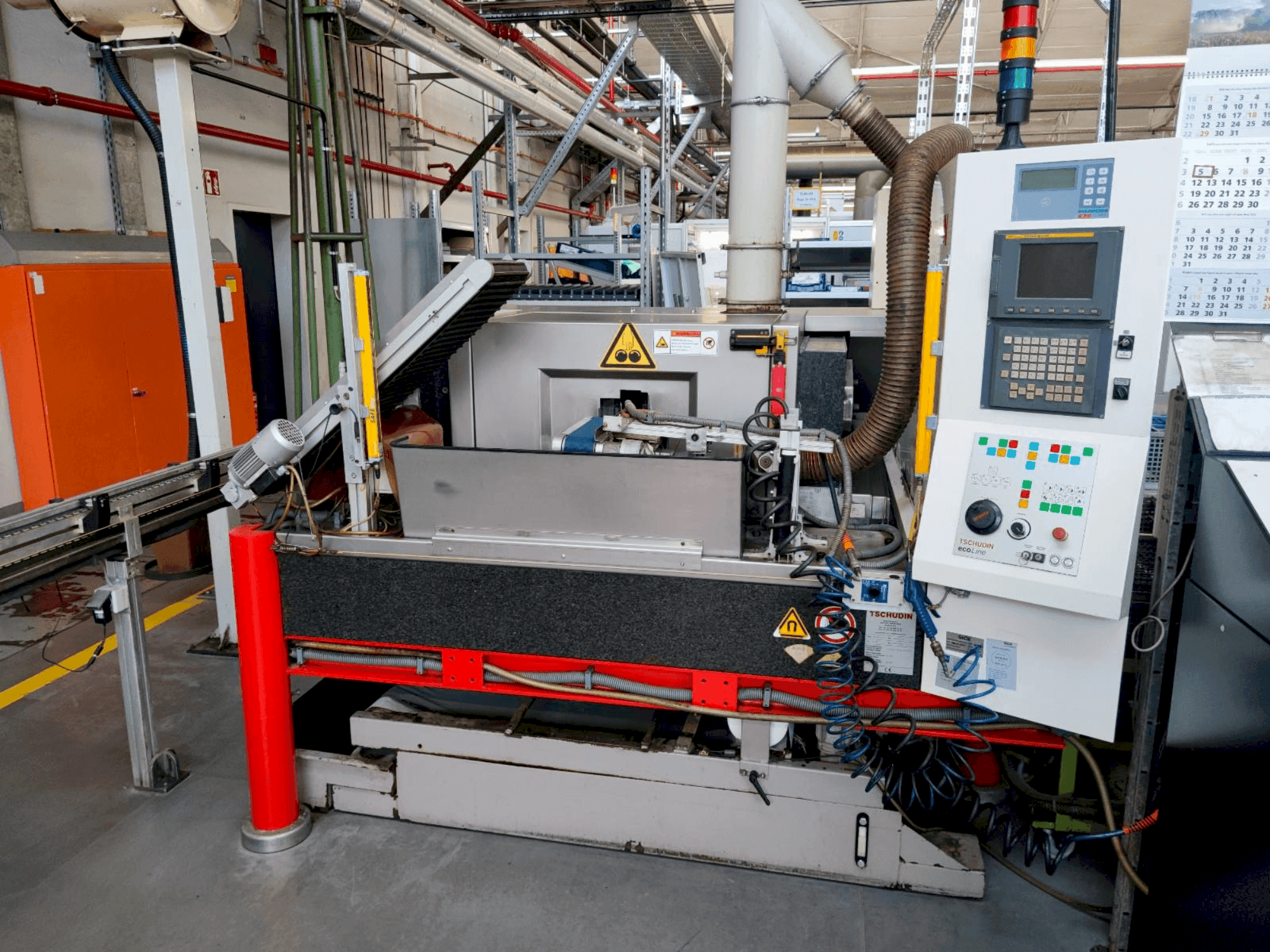

Diese TSCHUDIN ecoLINE 400 Spitzenlos-Schleifmaschine wurde im Jahr 2004 in der Schweiz hergestellt. Sie ist auf höchstmögliche Prozessstabilität und Maschinenzuverlässigkeit ausgelegt. Die Maschine ist speziell für die Bearbeitung von Werkstücken mit Durchmessern bis 100 mm geeignet. Sie wird mit einer FANUC 21i-MB Steuerung betrieben. Im Rahmen eines Projektes wurde sie um ein kundenspezifisches System zur automatischen Be- und Entladung erweitert. Zusätzlich gibt es Förderbänder, die über die SPS-Steuerung Tschudin gesteuert werden. Die Maschine steht noch unter Strom und kann jederzeit besichtigt werden.
Übersicht
- Hersteller: TSCHUDIN
- jahr: 2004
- MODELL: ecoLINE 400
- anwendungstyp: Schleifen
- Standort: Deutschland
- maschinentyp: Spitzenlose Schleifmaschine
- Verfügbarkeit: Verkauft
- Marke Steuergerät: FANUC
Technische Daten - TSCHUDIN ecoLINE 400
Allgemeine Angaben
- Breite: 2000 mm
- Tiefe: 2400 mm
- Höhe: 1900 mm
- Gewicht: approx. 6000 kg
Steuergerät
- Modell: 21i-MB
- Hersteller: FANUC
Werkstück
- Werkstück Durchmesser: 1.5 - 100 mm
Media
- Elektronischer Hauptanschluss: 3x400 V / 50 Hz +N+E
Zusätliche Ausrüstung
- - Förderbänder (gesteuert über Tschudin PLC-Steuerung)
Zusätzliche Informationen
- Technische Maschinenvorteile:
- - Durchgangsschleifen // werkstückdurchmesser: 1. 5-100 mm
- - Einstechschleifen // werkstückdurchmesser: 1. 5-100 mm, maximale schleiflänge: 250 mm
- - Schleifscheibe // max. Außendurchmesser: 400 mm, innendurchmesser: 203. 2 mm, max. Breite: 250 mm, umfangsgeschwindigkeit (max. 8600 u/min): 50 m/s, antriebsleistung/ mit auswuchtvorrichtung: 11 kw
- - Regulierungsscheibe // max. Außendurchmesser: 225 mm, innendurchmesser: 127 mm, max. Breite: 250 mm, drehzahlbereich: 0-265 u/min, max. Kippwinkel: ±5°, antriebsleistung: 3. 7 kw
- Qualitative Maschinenvorteile:
- - Ideal für das rundschleifen in der serienfertigung
- - Teilweise angepasst im rahmen eines projekts: ausgestattet mit einem system zum automatischen be- und entladen.
- - Von der wartungsabteilung des betreibers gemäß den wartungsvorschriften des herstellers gewartet werden
- - Steuerspannung: 24 V DC // Anschlussleistung: 25 kVA
Maschinenvorteile
Zusätzliche Informationen
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
