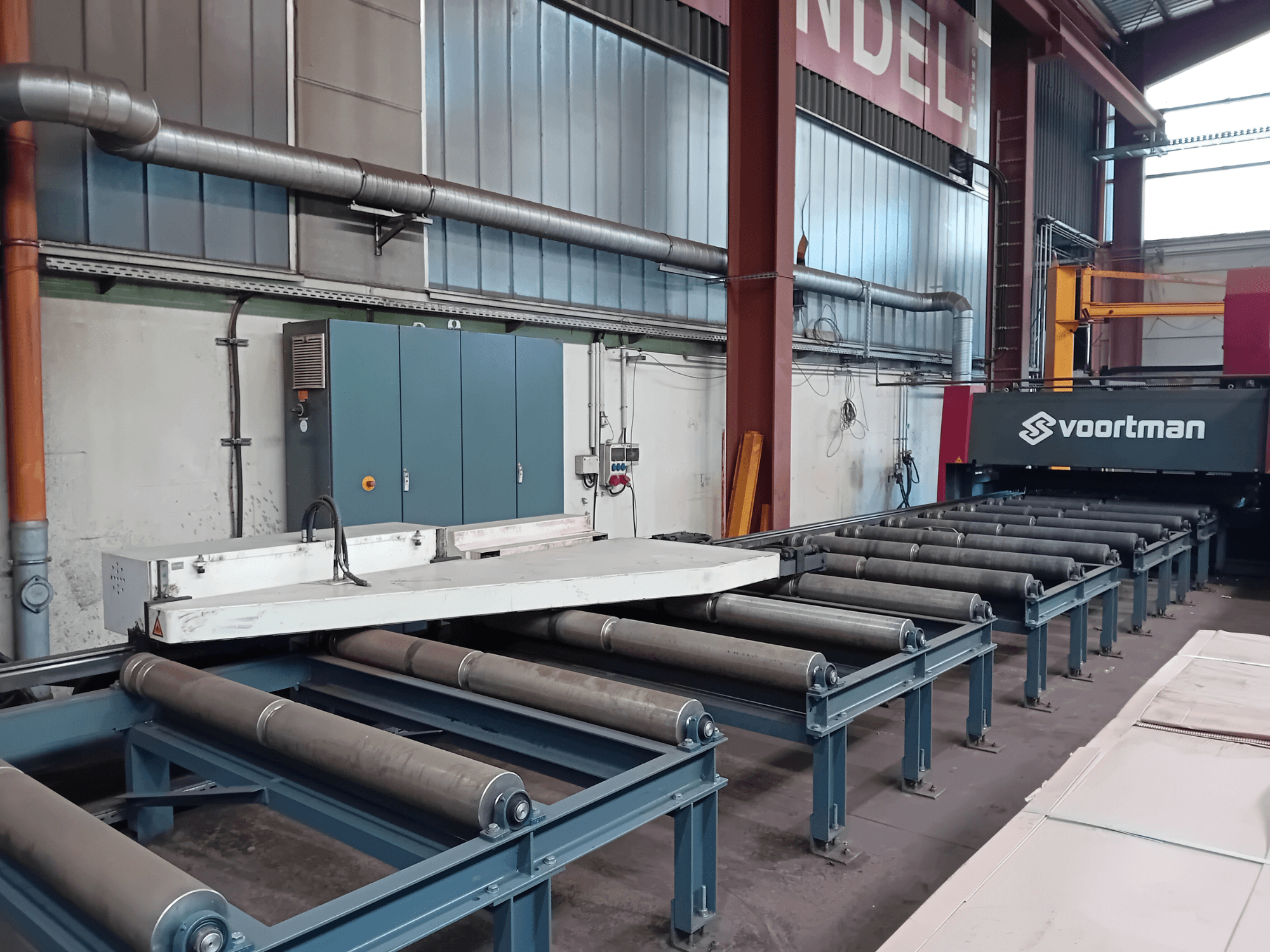

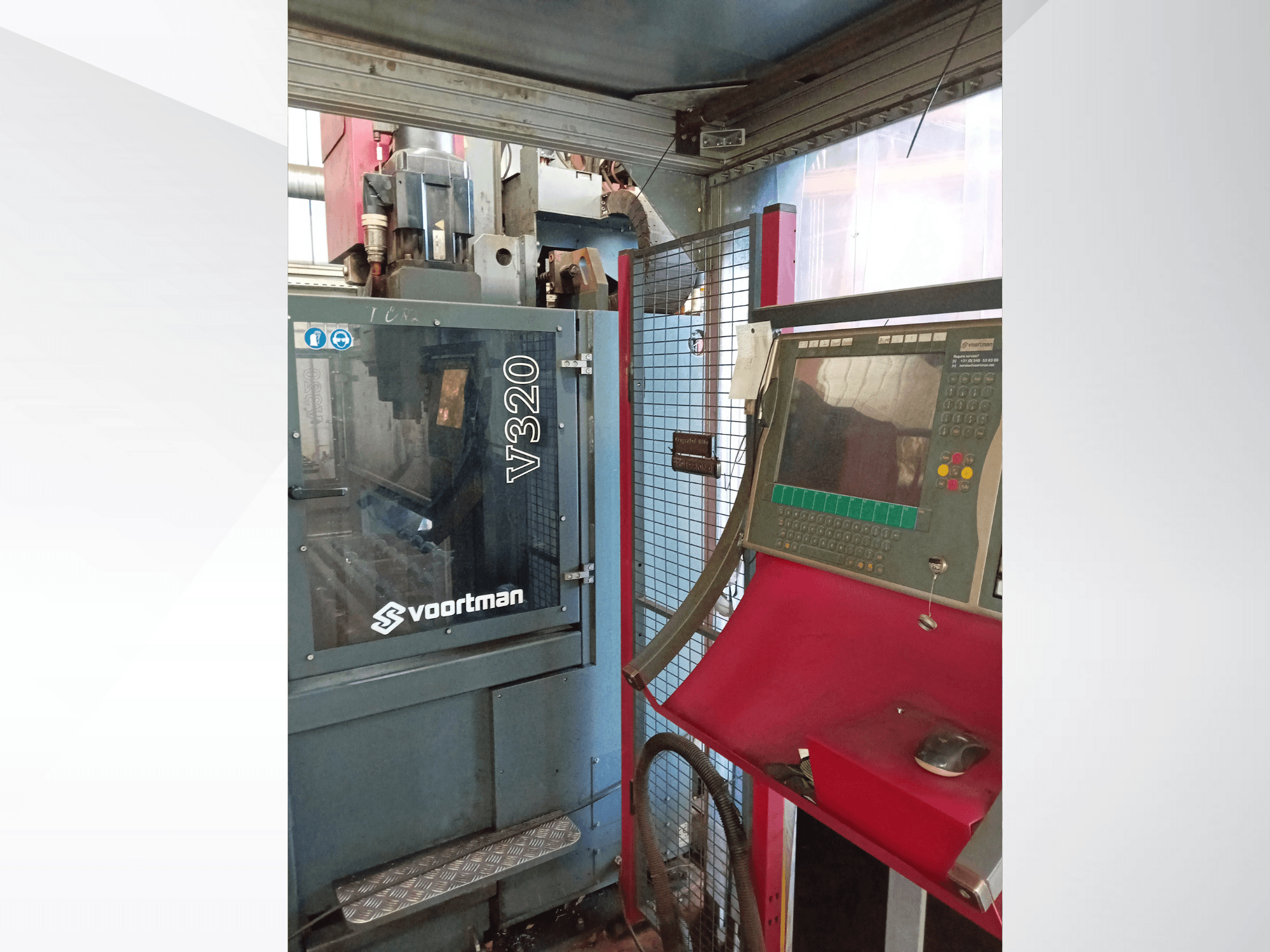

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Werkstückgröße

  • Min./max. Plattenlänge: 850 - 6.100 mm

  • Min./max. Plattenbreite: 200 - 2.050 mm

  • Min./max. Plattendicke: 6 - 75 mm

  • Max. Belastbarkeit: 7.500 kg

• Bohreinheit: VD40

  • Befestigung: SK 40

  • Achsgeschwindigkeit: 0 - 2.500 U/min (stufenlos regelbar, Servomotor)

  • Bohrerdurchmesser: 5 - 40 mm

  • Gewindeschneiden: M6 - M30

  • Ansenken: Ja

  • Option Stempelmarkierung: Ja

  • Option Layout-Markierung (optional): Ja

  • Automatischer Werkzeugwechsler: 2 x VTC 5/40 (2 x 5 Positionen)

  • Schmierung/Kühlung: Innenkühlung, Luft/Öl

  • Hydraulische Befestigung: Ja

  • Nennlast: 30 kW

• Vorschub und Positionierung: Synchron angetriebene Servomotoren, Servoumrichter

• Schneiden - Plasma (Smart Focus 300)

  • Min./max. Dicke: 3 - 80 mm

  • Max. Einstechleistung: 40 mm

  • Nahezu schlackenfreies Schneiden: bis zu 35 mm

  • Markieren: Ja, mit den gleichen Verbrauchsmaterialien

  • Gase:

    • Plasmagas zum Schneiden von Baustahl: O2 (99,9% rein, sauber, trocken, ölfrei)

    • Schutzgas für Baustahl: O2 / Luft (99,9 % rein, sauber, trocken, ölfrei)

    • Markierungsgas: Argon; für >200 A, Stickstoff

  • Automatische Gaskonsole: Ja

  • Automatische Höhenverstellung: Ja

  • Zündung: Automatisch

  • Schnittgeschwindigkeit (Baustahl):

    • 6 mm: ca. 3.700 mm/min @ 90 A

    • 12 mm: ca. 3.600 mm/min @ 200 A

    • 25 mm: ca. 1.600 mm/min @ 300 A

    • 40 mm: ca. 720 mm/min @ 300 A

    • 50 mm: ca. 400 mm/min @ 300 A

    • 80 mm: ca. 100 mm/min @ 300 A

• Schneiden - Autogen (Brennschneidgerät)

  • Düsentyp: Düsenmischung

  • Automatische Höhenverstellung: Ja

  • Gaszufuhr: Magnetisches Ventil mit Rückschlagventil

  • Brenngas: Propan (optional: Acetylen)

  • Schneidgas: O2

  • Max. Dicke: 75 mm

• Allgemein/Einbau

  • Arbeitsrichtung: Links nach rechts

  • Arbeitshöhe: 760 mm (+/- 25 mm)

  • Umgebungstemperatur: -10°C bis +35°C, max. 95% relative Luftfeuchtigkeit

  • Spannungsregler: Nicht enthalten

  • Stromwandler: Nicht im Lieferumfang enthalten

Zusätzliche Ausstattung

• Kjellberg Smart Focus 300-Plasmaquelle (im Lieferumfang enthalten)

• Donaldson DFPR06 Absauganlage (enthalten; letzter Filterwechsel Januar 2025)
