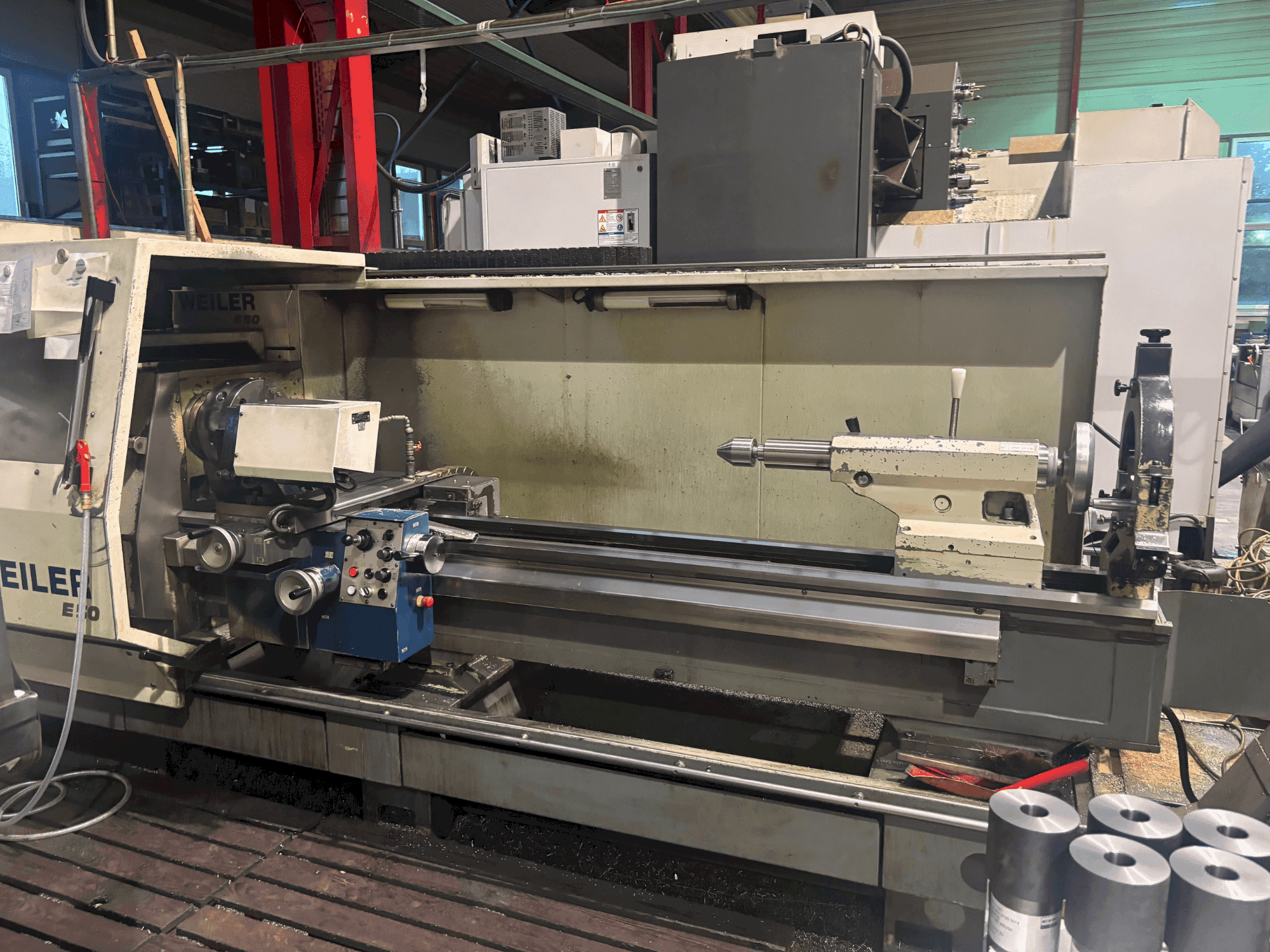

Weiler - E50 AT-TUR-WEI-2009-00001

Maschinenvorteile

Qualitative Maschinenvorteile

• Spindeldurchmesser im vorderen lager: 120 mm
• Spindelbohrung: 83 mm
• Innenkegel der hauptspindel: metrisch 90
• Vorschubbereich längs und planar: 0-20 mm/umdrehung
• Vorschubkraft längs: 10000 n
• Vorschubkraft planar: 7000 n
• Eingangsgeschwindigkeit längs/planar: 10/7 m/min oder 5/3. 5 m/min
• Metrische gewinde: 0. 1-400 mm
• Zollgewinde: 1/4" - 56 g/1"
• Modul-gewinde: 0. 125 - 28

Technische Maschinenvorteile

• Antriebsleistung (60% / 100% ed): 20/17 kw
• Max. Drehmoment an der drehspindel: 1600 nm
• Getriebestufe i: 1-625 min-¹
• Getriebestufe ii: 4-2500 min-¹
• Bettbreite: 350 mm
• Durchmesser der pinole: 80 mm
• Hub der pinole: 200 mm
• Innenkonus der pinole: mk 5
• Querschnitt des drehwerkzeugs (höhe/breite): 32 x 25 mm
• Spindelkopf nach din 55027: größe 8

Zusätzliche Informationen

Maschine noch unter Strom/ DP-Gewinde: 1 - 224/ Fester Lünettenspannbereich: 12-150 mm / 120-270 mm/ Beweglicher Lünettenspannbereich: 12-125 mm/ Die Maschine arbeitet seit ihrer Anschaffung effektiv im 1-Schicht-Betrieb/ Das Spannfutter inkl. harter & mehrerer Sätze weicher Backen und der Reitstock können als Zubehör geliefert werden/ Eventuell zugehörige Werkzeuge können im Falle einer Bestellung besprochen werden. Die Grundfläche der Maschine beträgt 2,8m x 5,2m, wobei die 2,8m bereits 600mm als Arbeitsplatz beinhalten/ Alle Handbücher sind vorhanden.
