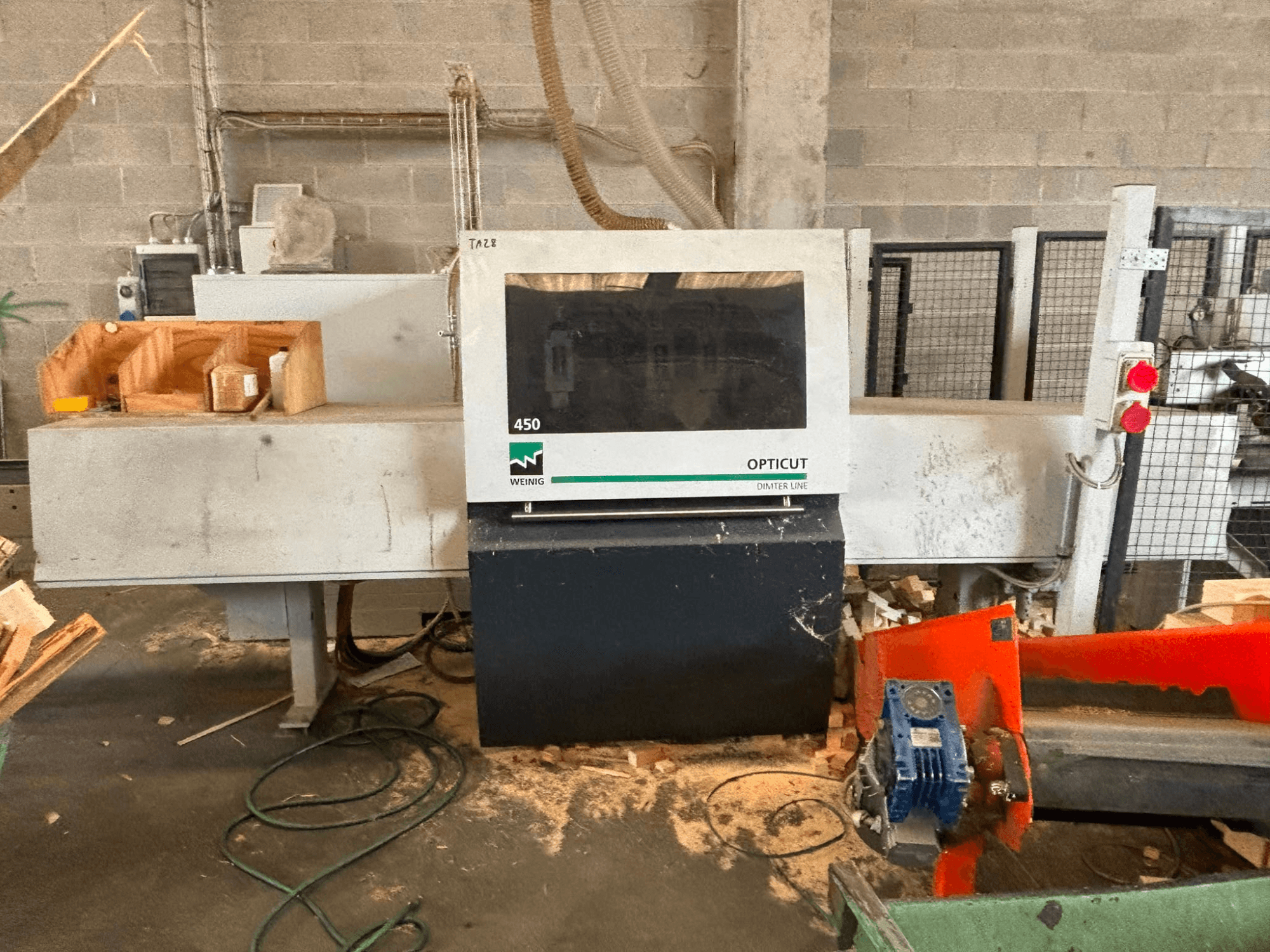

WEINIG / DIMTER - OptiCut 450DE-SAW-WEI-2019-00001

Arbeitshöhe: 900 mm

Vorschubrichtung: Linkslauf

Sägeblattdurchmesser: 500 mm

Sägeblattbohrung: 30 mm

Eingabelänge, min.: 500 mm

Eingabelänge, max.: 6.300 mm

Holzbreite, min.: 30 mm

Holzbreite, max.: 310 mm

Holzdicke, min.: 12 mm

Holzdicke, max.: 120 mm

Maximaler rechteckiger Holzquerschnitt: 310 × 12 mm

Maximaler rechteckiger Holzquerschnitt: 190 × 120 mm

Mindestlänge nach dem Sägen: 150 mm

Mindestlänge am Brettende: 180 mm

Maximale Biegung des Bretts: 10 mm/m

Längentoleranz: ±3 mm

Genauigkeit der Schnittdicke: ±0,8–1,5 mm

Vorschubgeschwindigkeit, stufenlos einstellbar: max. 300 m/min

Schnittzykluszeit, einschließlich Brems- und Beschleunigungszeit: 0,6–1,0 Sek.

Leistung des Sägemotors: 7,5 kW (10 PS)

Leistung des Vorschubmotors: 5,0 kW (7 PS)

Leistung des Vario-Förderbandmotors: 2,5 kW (3,4 HP)

Elektrischer Anschluss: ca. 18 kW

Betriebsspannung: 400 V / 50 Hz

Steuerspannung: 230 VAC / 24 VDC

Nennstrom: 30 A

Sicherungen: 35 A

Druckluftverbrauch: ca. 1.200 Nl/min

Betriebsdruck: ca. 8 bar

Absaugluftgeschwindigkeit: ca. 30 m/s

Abluftvolumen: ca. 1.800 m³/h

Breite des Sortierförderers: 250 mm

Nutzbare Förderbandbreite: 210 mm

Maximale Werkstückbreite: 300 mm

Länge des Auslaufförderers: 7,5 m

Automatische Breitenmessung: Laser-Abstandssensoren

Genauigkeit der Breitenmessung: max. ±2 mm

Anzahl der aktiven Produkte: max. 16

Mindestdicke des Holzes für die Messung: 12 mm

Breite der Ausschussgrube: 250 mm

Maximale Ausschusslänge: ca. 120 mm

Hochleistungs-Auswerfer: Für Werkstücke über 20 kg

Höhe der Auswerferplatte: 80 mm

Schreiblänge: Werkstücklänge − 10 mm

Bedienfeld: OptiCom Pro 18,5"

Displaytyp: Industrieller TFT-Touchscreen

Bildschirmauflösung: 1366 × 768 Pixel

Frontschutz: IP65

Einlaufkapazität: Bis zu 6,3 m

Markierstation: 2 Markierpositionen

Länge der Markiertische: 5 m

Elektrische Anlage: 400 V / 50 Hz

USV: 24-V-Versorgung

Betriebsstunden: 42.874 h
