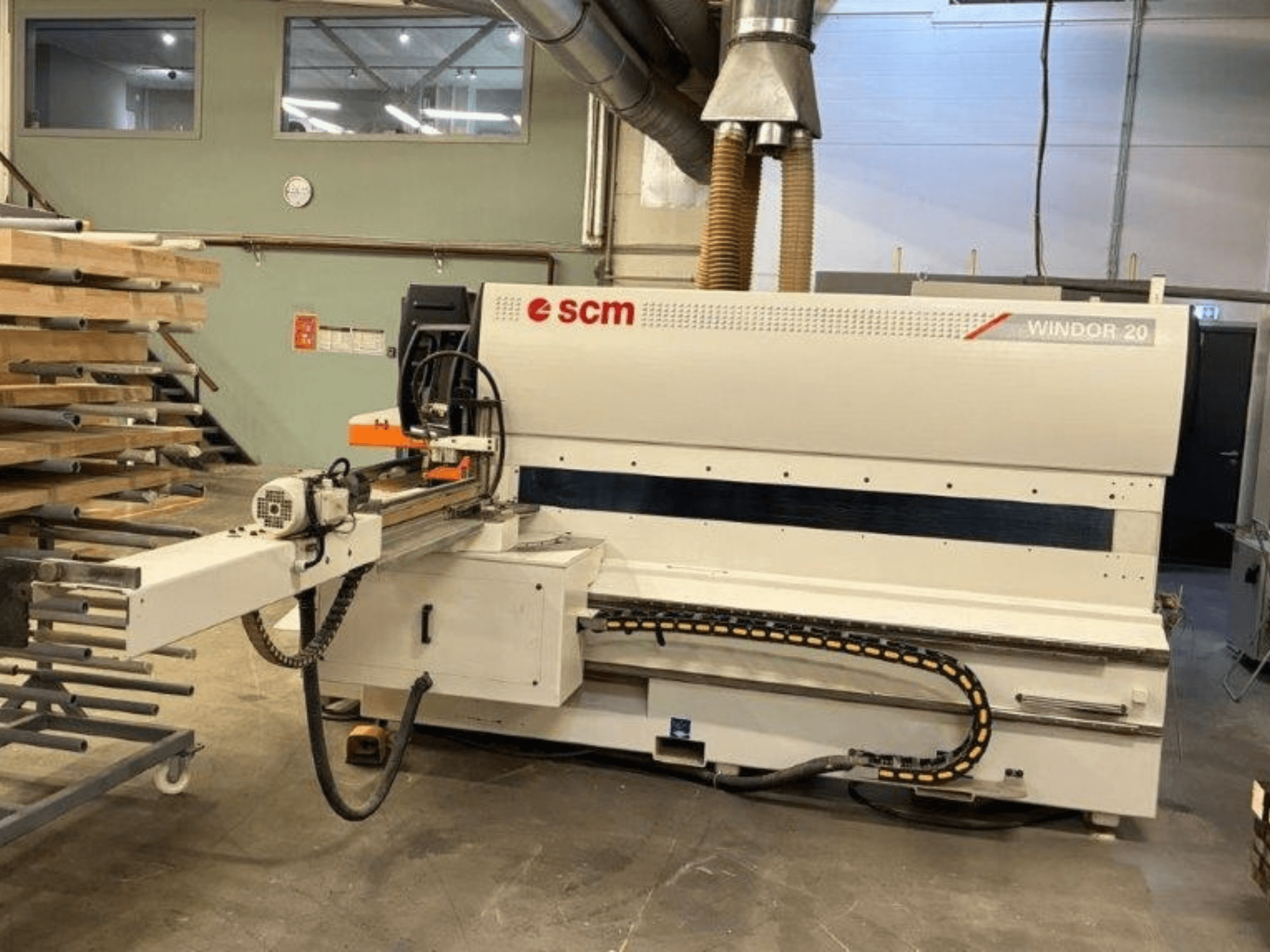

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Maschinenbeschreibung: Winkelbearbeitungszentrum für die einseitige Quer- und Längsbearbeitung von Fenster- und Türkomponenten aus Holz

• Status/Zustand: Betriebsbereit, unter Strom; kann besichtigt und getestet werden

• Reihe: 1088

• Werkstücklänge: 200–2.800 mm

• Werkstückbreite: 40–200 mm

• Werkstückdicke: 30–140 mm

• Motor der Endschnitt-/Zapfenschneideeinheit: 4 kW

• Durchmesser des Zapfensägeblatts: 400 mm

• Länge der Zapfenspindel: 620 mm

• Durchmesser der Zapfenspindel: 50 mm

• Max. Außendurchmesser des Werkzeugs (Zapfenschneiden): 320 mm

• Max. Zapfendurchmesser: 370 mm

• Profilspindeln: mindestens 2 Spindeln (Wellen-Ø 50 mm, Länge 320 mm)

• Max. Außendurchmesser des Werkzeugs (Profilierung): 240 mm

• Leistung der Profilspindeln: typischerweise 10 HP (7,5 kW)

• Zusatzeinheiten: Spezielle Welle zum Fräsen von Beschlagnuten; integrierte Gruppe zur Rückgewinnung von Glasleisten und zum Absägen

• Geschwindigkeit des Zapfenschneidschlittens: 4–25 m/min (elektronisch gesteuerter automatischer Zweigang-Schlitten)

• Vorschubgeschwindigkeit beim Profilieren: 3–15 m/min

• Winkeleinstellung: Elektronische Neigungsverstellung ±60° über das automatische SCM-„Rotaten“-System

• Steuerung und Handhabung: Mehrhubspindeln, gesteuert über CNC-Achsen; CNC-Längenanschlag; angetriebenes Riemen-Werkstückrückführsystem für Ein-Mann-Bedienung

• Gesamtabmessungen (L × B × H): 6.700–9.500 mm × 4.200–4.500 mm × 2.000 mm

• Gesamtgewicht: ca. 4.500–5.500 kg

• Stromversorgung: 380 V

Zusatzausstattung

• Kompletter Euro-Werkzeugsatz (2009), sehr guter Zustand
