WINTER - TTM 1100DE-SAW-WIN-2020-00001

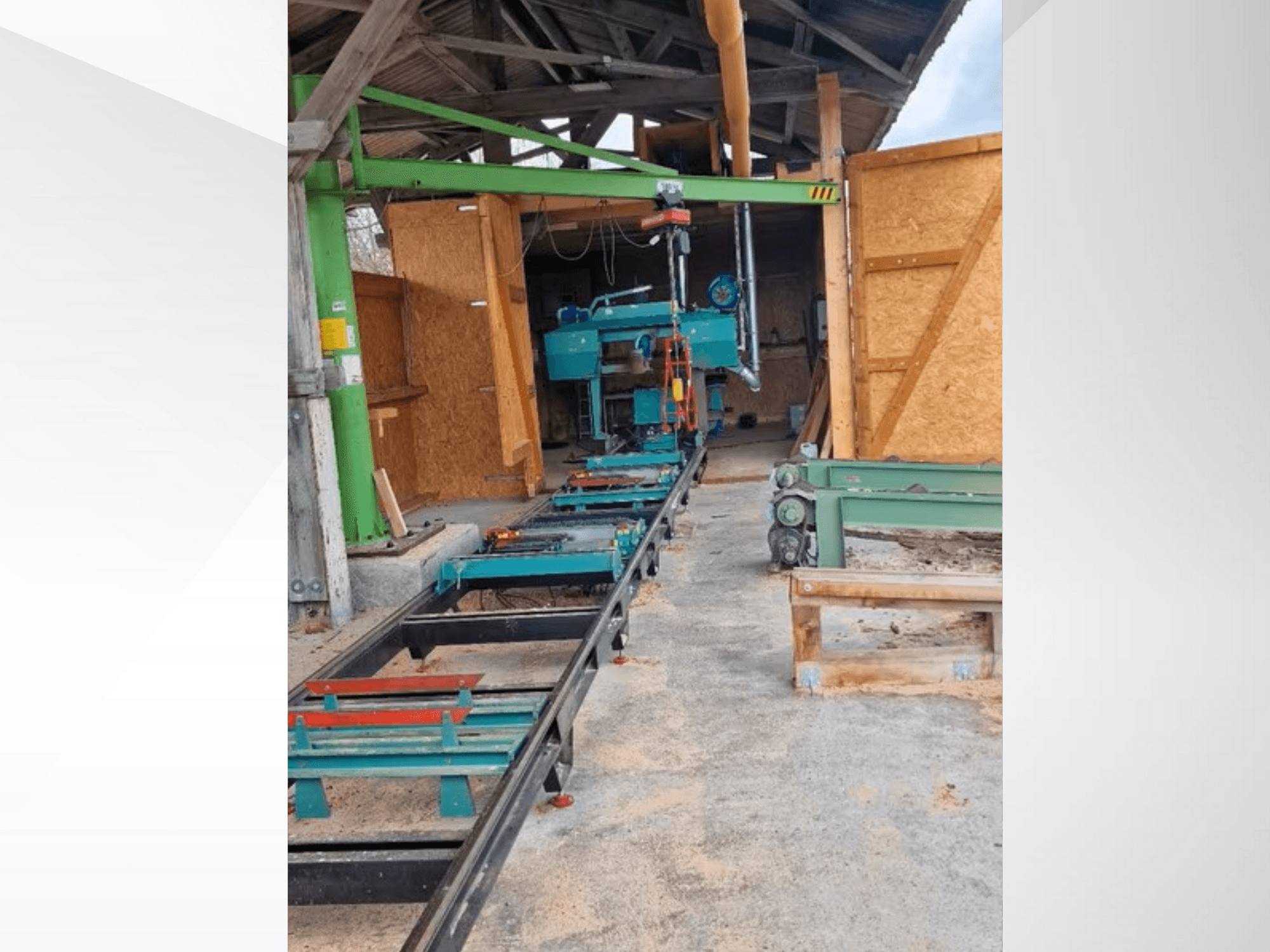

• Blockbandsägewerk

  • Marke/Typ: Winter TTM 1100

  • Maximaler Stammdurchmesser: 1100 mm

  • Maximale Schnittlänge: 10 m

  • Schienenlänge: 12 m (2 x 6,0 m)

  • Antriebe: Hauptantrieb 15 kW; Horizontaler Vorschub 1,10 kW; Vertikaler Vorschub 1,10 kW; Walzenvorschub 0,18 kW

  • Spannung: 400 V / 50 Hz

  • Sägekopf: Elektrisch verstellbar

  • Vorschubgeschwindigkeiten: Vorwärts 1,5-20 m/min; Rückwärts 5,0-40 m/min; Auf/Ab 20 mm/s

  • Abmessungen Sägeblatt: Länge 4,80-4,90 m; Breite 35-38 mm; Dicke 1,1-1,2 mm; Zahnteilung 22 mm

  • Abmessungen der Sägeeinheit (B x L x H): 2400 x 1700 x 1700 mm

  • Gewichte: Sägeeinheit 950 kg; Schiene 700 kg; Schienenzubehör 300 kg; Gesamt 1950 kg

  • Abmessungen der Linie (L x B x H): 13,0 m x 1,7 m x 1,7 m

• Doppelbesäumer

  • Marke/Typ: Winter DS 160 Deluxe

  • Maximale Schnitthöhe: 160 mm

  • Maximale Durchgangsbreite: 980 mm

  • Anzahl der Sägeblätter: bis zu 15

  • Sägeblattdurchmesser: 450 mm

  • Durchmesser der Sägewelle: 75 mm

  • Sägeblattbohrung: 75 mm mit Keilnut

  • Vorschubgeschwindigkeit: 0-30 m/min (einstellbar)

  • Sägewellenmotor: 37,0 kW

  • Gesamtanschlussleistung: 40,5 kW

  • Spannung: 400 V / 50 Hz

  • CE-Konformität: Ja

  • Abmessungen (L x B): 3500 x 1950 mm

  • Gewicht: 2500 kg

• Schärfmaschine für Bandsägeblätter

  • Marke/Typ: Winter OWM-4A

  • Arbeitsablauf: Automatischer, programmierbarer Zahnzähler mit Abschaltautomatik

  • Sägebandlänge: 3-5 m

  • Zahnhöhenbereiche: Dreikantzahn 4-12 mm; Wood-Mizer-Profil 7-20 mm; Bruchzahn 4-7 mm

  • Zahnabstände: 5-30 mm

  • Vorschubgeschwindigkeit: 40 Zähne/min (60 Zähne/min auf Anfrage)

  • Motoren: Schleifscheibe 0,18 kW, 400 V / 2800 U/min; Vorschub 0,15 kW, 380 V / 900 U/min

  • Schleifscheibe: OD 150 mm x 8 mm; ID 13 mm oder 20 mm

  • Abmessungen (L x B x H): 0,70 x 1,0 x 1,30 m

  • Gewicht: 115 kg

• Zahnstellungsmaschine

  • Marke/Typ: Winter RWM

  • Maximale Zahneinstellung pro Seite: bis zu 1 mm

  • Einstellgenauigkeit: ±0,05 mm

  • Geschwindigkeit: bis zu 70 Zähne/min

  • Bandbreite: 15-100 mm

  • Zahnteilung (Skala): 8-50 mm

  • Zahnhöhe: 5-15 mm

  • Banddicke: bis zu 1,2 mm

  • Gewicht: 35 kg

• Holzbagger

  • Marke/Typ: Atlas 1304

  • Zustand/Wartung: Alle Schläuche erneuert; Fahrmotor neu eingebaut

Zusätzliche Ausrüstung

• Für Blockbandsägewerk (Winter TTM 1100):

  • Fahrersitz

  • Wendewalzen

  • Stammklemme

  • Stammauflagen

  • Visierlineal

  • Kreisförmige Skala

  • Hydraulisches System

• Für Doppelbesäumer (Winter DS 160 Deluxe):

  • Späneabfuhrband

• Für Zahnstellungsmaschine (Winter RWM):

  • Grundrahmen

• Für Holzbagger (Atlas 1304):

  • Holzgreifer (Haupt)

  • Zwei Drehkräne, je 500 kg

  • Maßgefertigter Kronengreifer für schwere Blockware, Tragfähigkeit 250 kg

  • Holzgreifer für Schwenkkran
