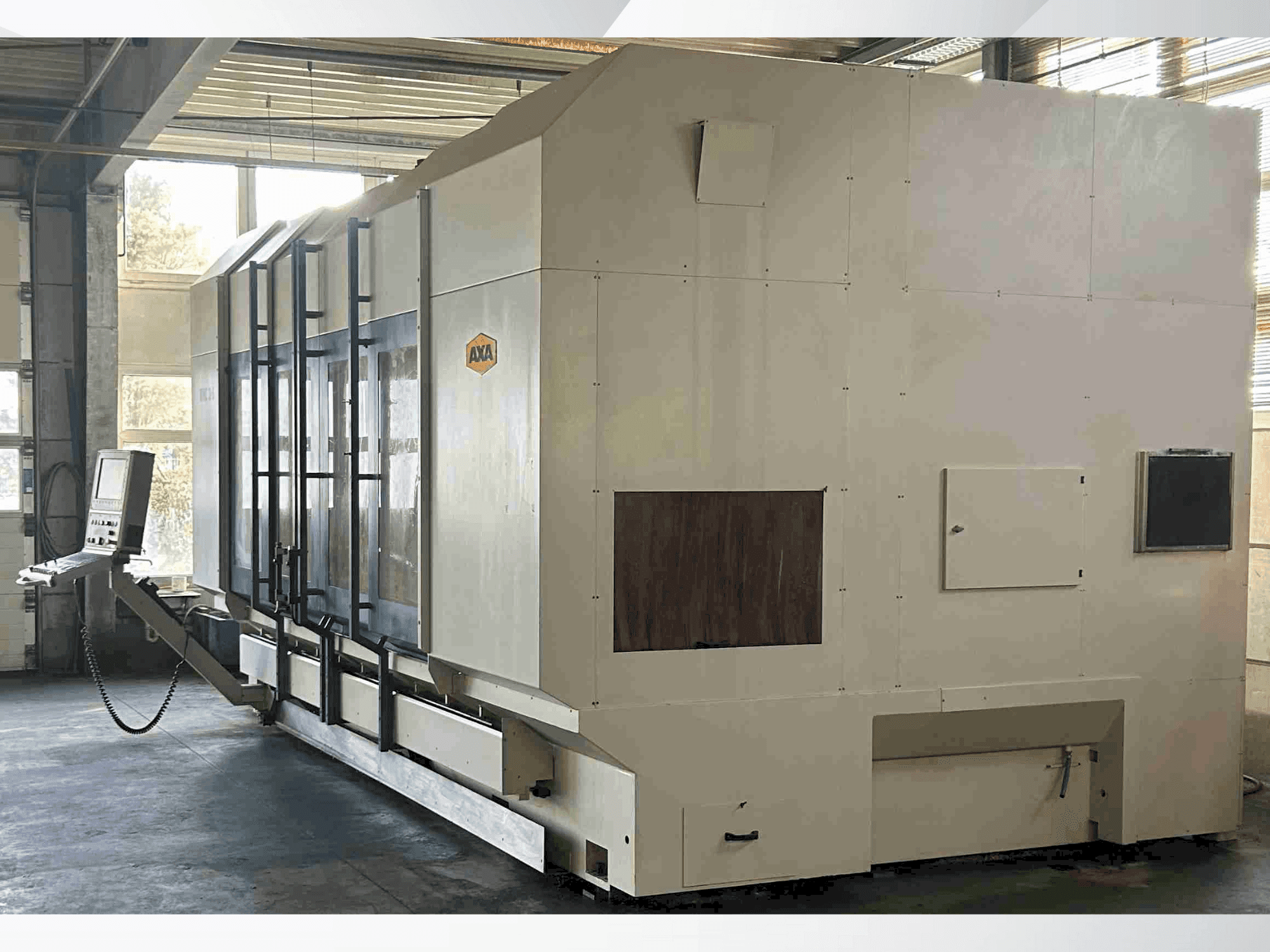

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Zusätzliche Ausrüstung

• Die Maschinen sind mit einer C-Achse und einem +/-100º B-Achsenkopf ausgestattet.

Maschinenvorteile

Qualitative Maschinenvorteile

• T-nut-abstand: 160 mm
• 3d-sonde: rmp 60 renishaw
• Werkzeugmesstaster: tt140 heidenhain
• Nc-schwenkkopf, stufenlos verstellbar, schwenkbereich ± 100°
• Schwenkbereich b-achse: ± 90°
• Verriegelung: 2. 5° (1°, stufenlos)
• Min. Werkzeugwechselzeit: 5 sek.
• Positioniergenauigkeit über 1000 mm: ± 0,015 (0,0075) mm
• Wiederholbarkeit: ± 0,005 mm
• Fräsen in st 60 max. 800 cm³/min

Technische Maschinenvorteile

• Max. Drehmoment bei 40%: 143 (-255) nm
• Max. Leistung bei 40%: 30 (40) kw
• Kühlmittelzufuhr durch die spindel: 40 bar
• Max. Vorschubkraft: 9000 n
• Verfahrweg der x-achse: 1760 - 9000 mm
• Pendelweg: ca. X-weg/2 - 500 mm
• Verfahrweg der y-achse (horizontal/vertikal): 700 (900) mm
• Verfahrweg der z-achse (horizontal/vertikal): 850 (950) mm
• Abstand tisch zu spindelnase (horizontal/vertikal): 250 - 1100 mm / 40 - 890 mm
• T-nuten, mittlere nut als ausrichtnut h7: 14 h9 mm

Zusätzliche Informationen

Maschine noch unter Strom / Bohren in St 60 max: Ø 35 mm/ Gewindeschneiden in St 60 max.: M 30/ Zusatzgewicht pro Meter X-Verfahrweg: ca. 2500 kg/ Gewicht der Grundmaschine (X = 1760): ca. 14500 kg/ Arbeitshöhe: min. 40 mm max. 890 mm (vertikal)/ min. 250 mm max. 1100 mm (horizontal)/ Antriebsleistung: Der AC-Hohlwellenmotor liefert eine Leistung von 30 kW/143 Nm bei 40% ED. Spindeldrehzahl: Die Spindel hat einen Drehzahlbereich von 30-6.000 U/min. Werkzeugwechsler: Er verfügt über ein Kettenmagazin mit 22 Werkzeugplätzen (SK40 DIN69871A/69872 A). Abmessungen: Gewicht: ca. 16.500 kg./ Abmessungen (L×B×H): ca. 5,7 m×3,9 m×3,4 m (+1,7 m für den Späneförderer)./ Arbeitsraum-Kapselung: Zur Kapselung wird eine Faltenbalgabdeckung mit Blechlamellen verwendet./ Erweiterung des Y-Achsenhubs auf 900 mm und des Z-Achsenhubs auf 950 mm/ Shuttle-Betrieb mit einer Shuttle-Platte aus Aluminium, inklusive Sichtfenster und Sicherheitsschalter. Erweiterung des Werkzeugmagazins auf 36 Werkzeugplätze/ Hydraulische Klemmung für den Werkzeughalter SK 40/ 1-Achs-NC-Schwenkkopf, stufenlos positionierbar mit einem Bereich von ±100∘/ und in Schritten von 0,001∘/ programmierbar Erhöhte Antriebsleistung mit einem AC-Hohlwellenmotor (Nr. 111). Die maximale Leistung beträgt 27 kW/100% ED oder 40 kW/40% ED. Das maximale Drehmoment beträgt 127 Nm/100% ED bzw. 191 Nm/40% ED. Erhöhte Spindeldrehzahlen mit einem Bereich von 30-12.000 U/min mit Ölnebelschmierung/ Kühlmittelzufuhr durch die Spindel, einschließlich eines externen 400-Liter-Tanks mit Papierbandfiltersystem und einer Hochdruckpumpe. Sie kann einen Druck von bis zu 40 bar liefern. Diese Option erfordert die Option Späneförderer/ Ein Scharnierband-Späneförderer (links oder rechts) mit integriertem 200-Liter-Kühlmitteltank und einer Pumpe für externe Kühlung/ Einen NC-Rundtisch RTA 4L-800 mit 5. Achse und einem Planscheibendurchmesser von 1000 mm. Der Tisch ist für eine horizontale Aufstellung mit hydraulischer Klemmung ausgelegt. Der RTA ist so integriert, dass er auf einer Ebene mit dem starren Tisch steht. Eine Heidenhain iTNC 530 Steuerung, kombiniert mit einer digitalen Antriebssteuerung und einem 15" TFT-Display/ Ein 3D-Tastsystem (Renishaw RMP 60) zur Werkzeugvermessung, das im Werkzeugmagazin gespeichert ist und automatisch gewechselt werden kann. Die Messtastersoftware dient zur Nullpunkt- und Positionsbestimmung, Zentrierung und elektrischen Werkstückausrichtung/ Ein Werkzeug-Tastsystem (Heidenhain TT 130) zur Vermessung von Werkzeuglängen und -radien, das im Bearbeitungsraum montiert werden kann und entweder mit stehendem oder rotierendem Werkzeug misst Optional: 6.Achse. Vollständig integrierter Rundtisch
