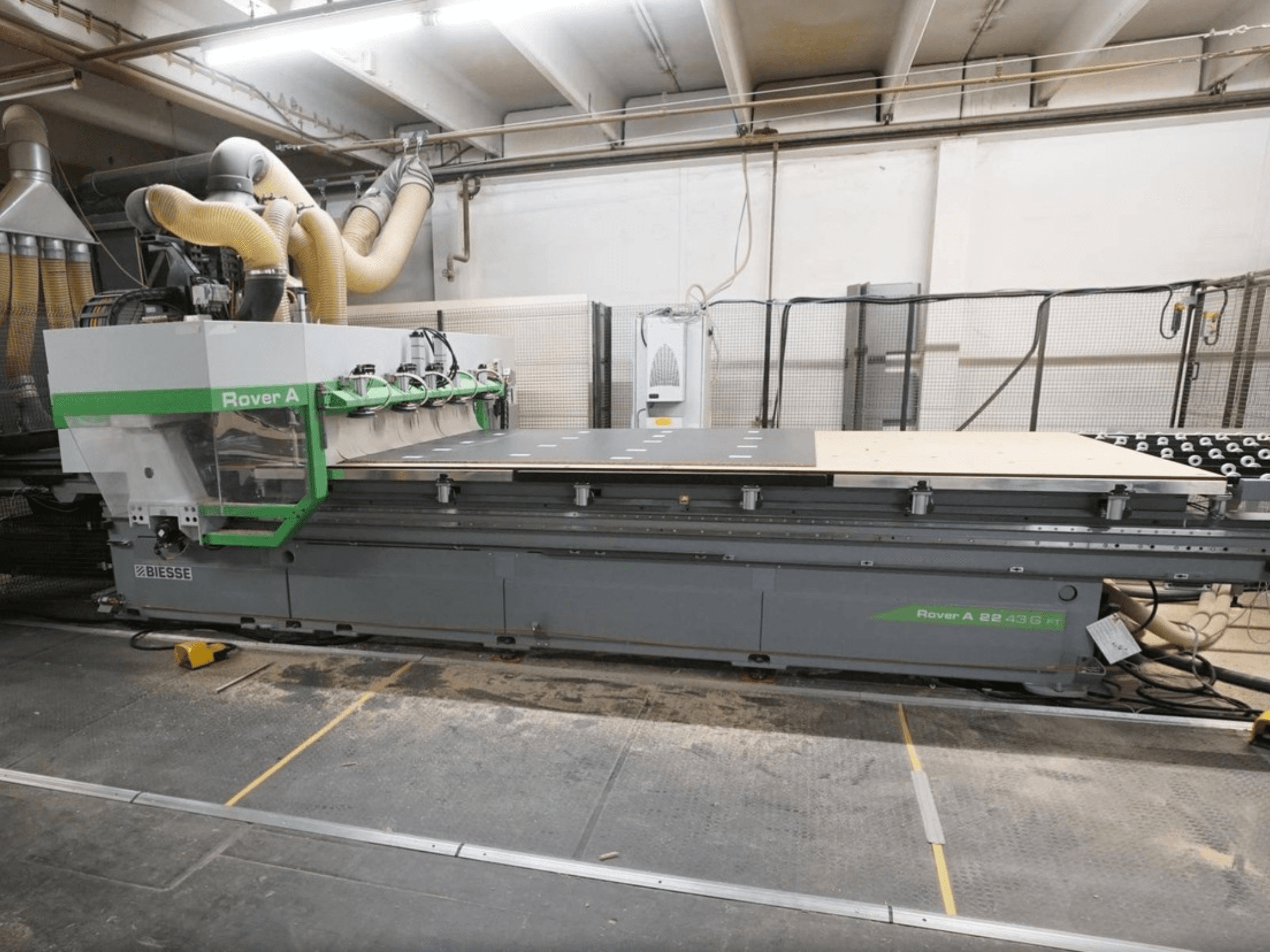

BIESSE - Rover A FT 2243DE-CNC-BIE-2014-00001

Technische Daten

• Abmessungen des Arbeitstisches: 4.300 × 2.205 mm

• Maximale Geschwindigkeit der X-Achse: 80 m/min

• Maximale Geschwindigkeit der Y-Achse: 60 m/min

• Maximale Geschwindigkeit der Z-Achse: 20 m/min

• Verfahrweg der Z-Achse (3-/4-Achsen-Ausführung): 325 mm

• Z-Achsen-Verfahrweg (5-Achsen-Ausführung): 430 mm

• Maximaler Werkstückabstand in Z-Richtung: 170 mm

• Maximaler Werkstückabstand mit Schwenkarm: 120 mm

• X-/Y-Achsenantrieb: Zahnstange und Ritzel

• Z-Achsen-Antrieb: Kugelumlaufspindel

• Achsführungen: Linearführungen mit Kugelumlaufblöcken

• Leistung der Vakuumpumpe: 300 m³/h bei 50 Hz

• Vakuumsystem: 20 unabhängige, CNC-gesteuerte Zonen

• Arbeitsbereiche: 2

• Spannbereiche: 2 in X-Richtung

• Pneumatische Anschläge: 16

• Rasterabstand des Tisches: 30 mm

• Abmessungen des Vakuummoduls: 132 × 146 mm

• Höhe des Vakuummoduls: 29 mm

• Drehschritt des Vakuummoduls: 15°

• Gebläse für Luftkissentisch: Ja

• Maximale Dicke einer einzelnen Platte: 50 mm

• Mindestdicke einer einzelnen Platte: 9 mm

• Maximale Ladestärke bei mehreren Platten: 20 mm

• Maximale Entladestärke bei mehreren Platten: 60 mm

• Dicke der Schutzplatte: 8–25 mm

• Maximales Plattengewicht: 200 kg

• Mindestgröße der zu ladenden Platte in Y-Richtung: 800 mm

• Länge des Entladeförderers: 4.800 mm

• Maximale entladbare Plattenlänge: 4.300 mm

5-Achsen-Bearbeitungseinheit

• Anzahl der Achsen: 5 interpolierende Achsen

• Werkzeugaufnahme: HSK F63

• Kühlung: Flüssigkeitsgekühlt

• Leistung S1: 11 kW / 15 HP bei 12.000 U/min

• Leistung S6: 13 kW / 17,4 HP bei 12.000 U/min

• Maximale Spindeldrehzahl: 20.000 U/min

• Drehung der C-Achse: 360° stufenlos

• Drehzahl der C-Achse: 12,4 U/min

• Positionierbereich der B-Achse: ±100°

• B-Achsen-Drehzahl: 12,4 U/min

• Spindellager: Keramik

• Antriebsmotor: bürstenlos, digital gesteuert

• Getriebe: Harmonic-Reduktionsgetriebe

• Schmierung: Lebensdauergeschmiert

Bohrkopf

• Typ: BH 26 2L

• Maximale Anzahl an Werkzeugen: 26

• Vertikale Bohrspindeln: 16

• Anordnung der vertikalen Spindeln: 8 Zoll in X-Richtung / 8 Zoll in Y-Richtung

• Abstand der vertikalen Spindeln: 32 mm

• Horizontale Bohrspindeln: 4 mit Doppelausgang

• Achsabstand der horizontalen Spindeln: 32 mm

• Nutsägen: 2

• Schneidrichtungen der Nutsägen: X / Y

• Durchmesser der Nutsägen: 120 mm

• Maximale Nutentiefe: 25 mm

• Motorleistung: 1,7 kW bei 2.800 U/min / 3 kW bei 6.000 U/min

• Maximale Bohrdrehzahl: 6.000 U/min

Werkzeugmagazin

• Typ: Revolver-Werkzeugmagazin

• Kapazität: 16 Werkzeuge

• Abstand zwischen den Werkzeugpositionen: 114 mm

• Maximaler Werkzeugdurchmesser bei vollem Magazin: 110 mm

• Maximales Gewicht eines einzelnen Werkzeugs: 7,5 kg

• Maximales Gesamtgewicht der Werkzeuge: 55 kg

Automatisches Be- und Entladen

• Beladerichtung: von vorne

• Materialfluss: von rechts nach links

• Be- und Entladesystem: Typ B

• Saugnäpfe: 5

• Automatische Beladungskapazität: Bis zu 3 Platten

• Kehrarm: Ja

• Automatische Tischreinigung: Ja

• Beladetisch: Automatische X/Y-Ausrichtung

• Entladeförderband: Motorisiert

• Förderbandsteuerung: CNC-gesteuert

• Förderband-Endabfrage: Fotozelle

WINSTORE 3D

• System: WINSTORE 3D K1

• Systemlänge: 16.000 mm

• Trägerlänge: 8.000 mm

• Zusatzmodule: 3.000 / 6.000 / 8.000 mm

• Maximale Länge des Saugrahmens: 5.200 mm

• Querförderer: Bandförderer, 5.200 mm

• Plattenhandhabung: Rohplatten und dünne Platten

• Plattengewichtsmessung: Wägezelle

• Option für die Handhabung von Platten mit minimaler Breite: 450 mm
