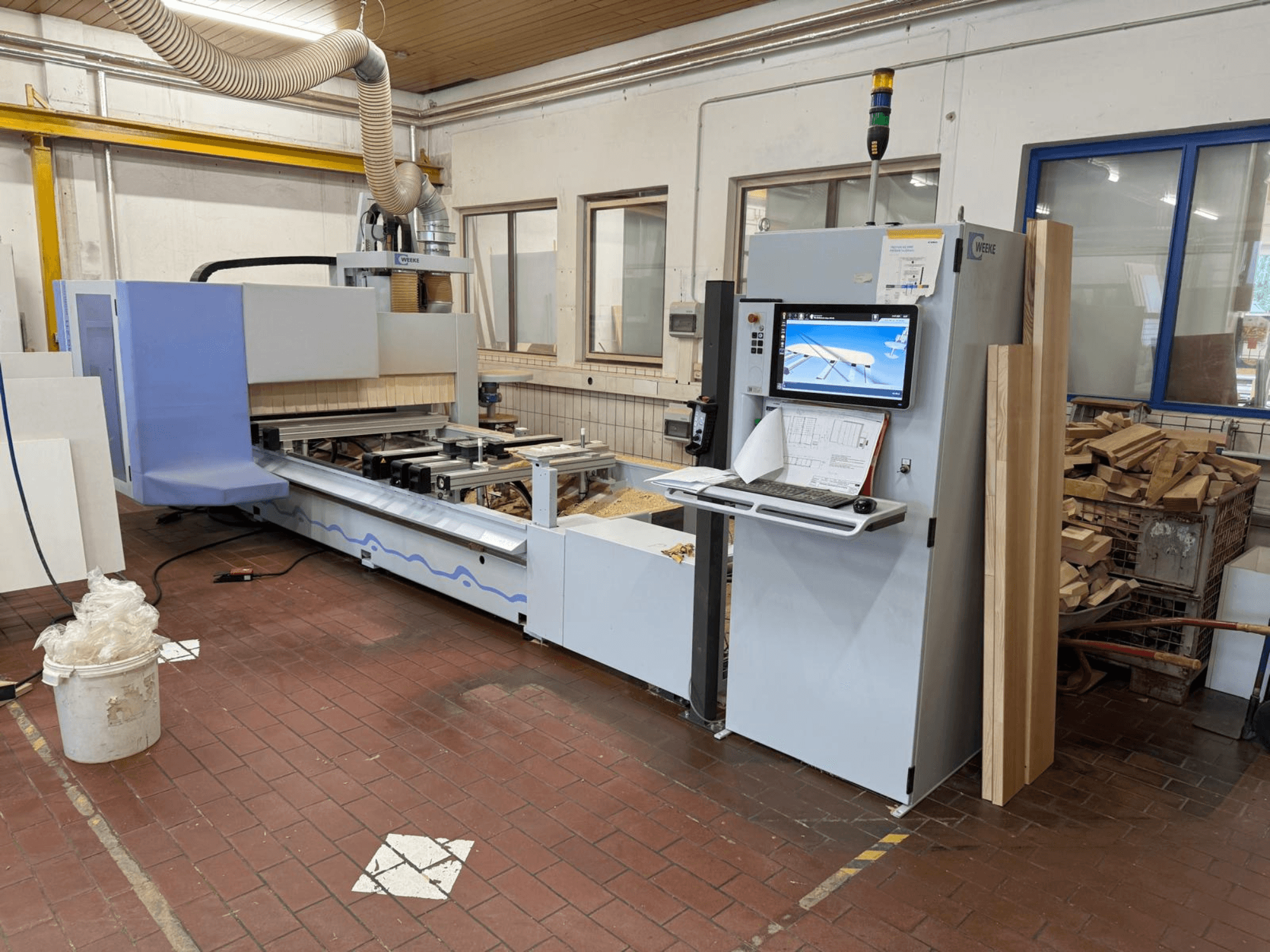

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Geschwindigkeit der X/Y-Achse: 70 m/min

• Geschwindigkeit der Z-Achse: 20 m/min

• Tischlänge X: 3250 mm

• Nutzbare Tischlänge Y: 1150 mm

• Werkstückabstand: 1250 mm

• Optionale nutzbare Tischlänge Y: 1400 mm

• Optionale Werkstückhöhe: 1600 mm

• Tischdicke Z: 125 mm

• Freiraumhöhe für Werkstücke: 225 mm

• Werkstückauflagen: 6

• Vakuumfelder: 2

• Leistung des Vakuumgenerators: 70/84 m³/h bei 50/60 Hz

• Vakuumsauger: 12 × 114 × 160 × 100 mm

• Zusätzliche Saugnäpfe: 2 × 125 × 75 × 100 mm

• Pneumatische Seitenanschläge: 2

• Pneumatische Längsanschläge: 6

• Manuelle Klappanschläge: 4

• HPL-Positionierhilfen: 4

• Laser-Vakuumsauger-Positionierung: Ja

• Lasertyp: Fadenkreuzprojektion

• Hauptnutzung: 1.455 h

• Sekundäre Nutzung: 743 h

• Betriebszeit: 8586 h

Spindel / Bohren / Werkzeugausstattung

• Hauptspindel: F1-HSK63-12 kW

• Spindeldrehzahl: 1250–24.000 U/min

• Spindelleistung: bis zu 10/12 kW

• Spindelschnittstelle: HSK63

• Spindelkühlung: Luftgekühlt

• Spindelschmierung: Dauerfettgeschmiert

• C-Achse: 360°-Interpolationsachse

• Vertikale Bohreinheit: V12 High Speed 7500

• Vertikale Bohrdrehzahl: 1500–7500 U/min

• Leistung beim vertikalen Bohren: 2,3 kW

• Vertikale Bohrtiefe: max. 38 mm

• Vertikale Bohrtiefe mit Spezialbohrer: max. 55 mm

• Maximaler Durchmesser für vertikales Bohren: 35 mm

• Vertikaler Bohrfutterdurchmesser: Ø 10 mm

• Vertikaler Spindelabstand: 32 mm

• Horizontale Bohreinheit: H4X/2Y

• Horizontale Bohrspindeln: 6

• Anordnung der horizontalen Spindeln: 4 in X / 2 in Y

• Horizontale Bohrdrehzahl: 1500–7500 U/min

• Horizontale Bohrtiefe: max. 38 mm

• Maximaler horizontaler Bohrdurchmesser: 20 mm

• Nuten-Sägeeinheit: N1 X-Y 90°

• Schwenkbereich der Nutensäge: 90°

• Schnitttiefe der Nutensäge: 30 mm

• Durchmesser der Nutsäge: 125 mm

• Dicke des Nutsägeblatts: max. 5 mm

• Drehzahl der Nutensäge: 1500–7500 U/min

• Werkzeugmagazin: W14

• Kapazität des Werkzeugmagazins: 14 Werkzeuge

• Werkzeugaufnahme: HSK63

• Maximales Werkzeuggewicht: 6 kg

• Maximaler Werkzeugdurchmesser bei vollem Magazin: 130 mm

• Maximaler Werkzeugdurchmesser bei freien Nachbarpositionen: 260 mm

• Werkzeugwechselzeit: ca. 12–18 s

FLEX5+ / Steuerung / Ausstattung

• HP FLEX5+ Aggregat: Sägen / Fräsen / Bohren

• FLEX5+ Fräs-Schwenkbereich: 0–100°

• FLEX5+ Schwenkbereich beim Bohren: 0–100°

• FLEX5+ Schwenkbereich beim Sägen: 0–90°

• FLEX5+ Maximaler Fräswerkzeugdurchmesser: 20 mm

• FLEX5+ Maximaler Bohrwerkzeugdurchmesser: 10 mm

• FLEX5+ Maximale Sägegeschwindigkeit: 15.000 U/min

• FLEX5+ Werkzeugschnittstelle: WFC40-25

• Steuerung: HOMAG Group powerTouch

• CNC-Steuerung: powerControl PC86

• Display: 21,5" Full-HD-Multitouch

• Prozessor: Intel Core 2 Duo

• Festplatte: min. 160 GB SATA

• Ethernet: 10/100 Mbit RJ45

• Betriebssystem: Windows 7 Professional

• Software: woodWOP

• Ladehilfe für automatischen Werkzeugwechsler: Ja

• TeleserviceNet: Ja

• Stromversorgung: 400 V

• Frequenz: 50/60 Hz

• Umgebungstemperatur: +10 °C bis +40 °C

• CE-Sicherheitsausstattung: Ja

• Versorgungsspannung: 400 V / 230 V

• Phase: 3-phasig

• Frequenz: 50 Hz

• Maximaler Betriebsstrom bei Volllast: 38 A

• Sicherungswert: 50 A

• Steuerspannung: 24 V

• CE-Kennzeichnung

• Wird ohne Werkzeuge verkauft

Auf Anfrage bieten wir auch geeignete Absaugsysteme (derzeit in Deutschland förderfähig) und Druckluftlösungen an
