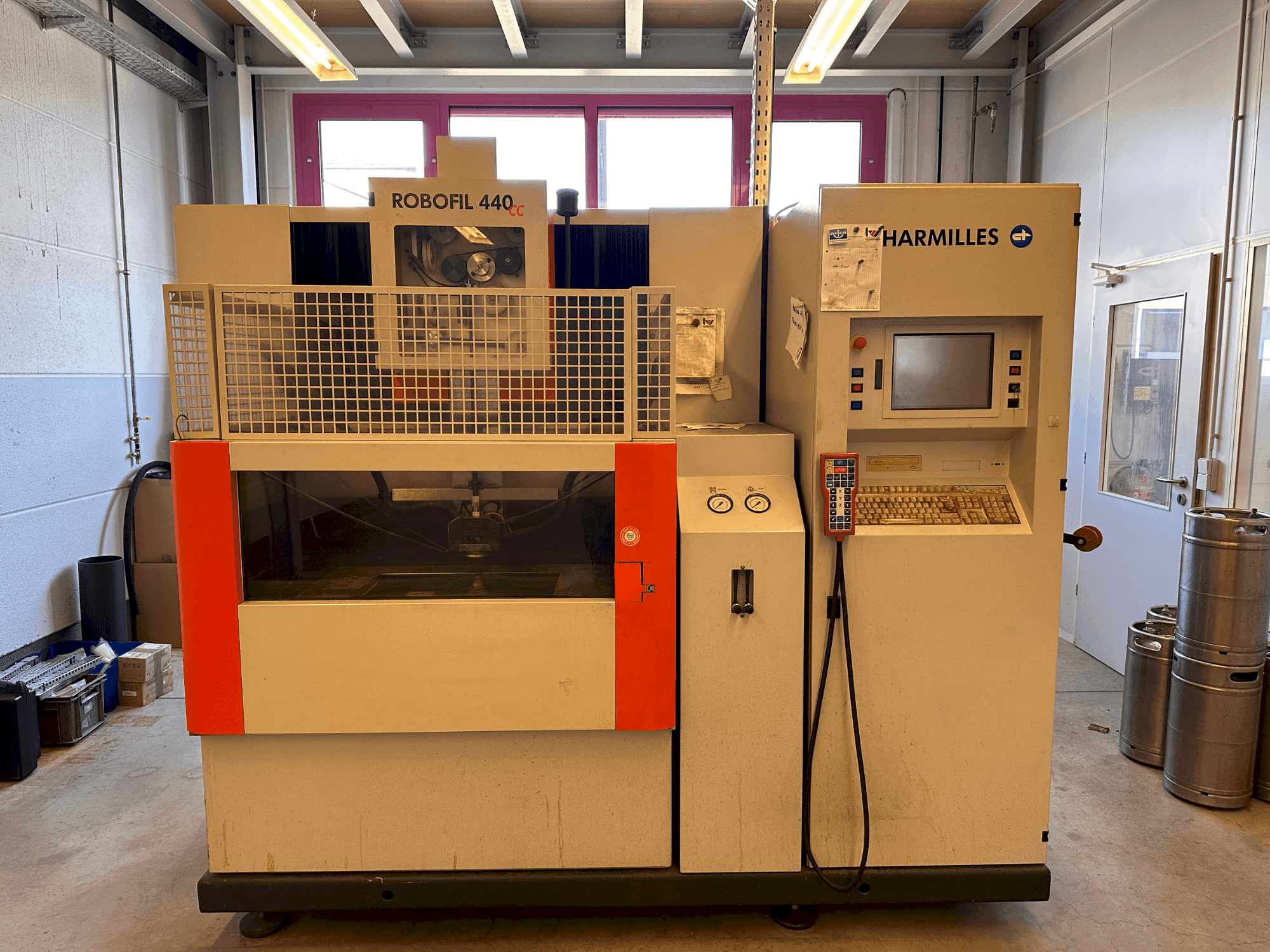

CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001

Maschinenvorteile

Technische Maschinenvorteile

• Gesamtvolumen des dielektrikums: 1200 l
• Min. /max. Dielektrische dicke: 0/435 mm
• Standard-drahtführungen: 0. 25 mm
• Dreiphasige eingangsspannung: 400 v
• Netzfrequenz (2 versionen): 50 oder 60 hz
• Leistungsfaktor: 0. 8
• Installierte gesamtleistung: 10 kva
• Zulässige schwankungen: ±10%
• Zulässige mikro-unterbrechungen: 4 ms
• Druckluftzufuhr: 6-7 bar

Zusätzliche Informationen

Steuerung Numerische Steuerung TFT 12"/ Abmessungen des gesamten Systems (BxTxH) mm 2600x2810x2240/ Gesamtgewicht des Systems ohne Dielektrikum kg 3300/ Gesamtgewicht des Systems mit Dielektrikum kg 4450/ Arbeitsbereich/ Max. Abmessungen des Werkstücks mm 1200x700x400 Max. Gewicht des Werkstücks kg 1500/ Min./max. Dicke des Dielektrikums mm 0/200/ Druckluftzufuhr/ Druck bar 6...7 bar/ Mindestdurchflussmenge l/min 150/ Achsen/ Verfahrweg X, Y, Z mm 550x350x400/ Verfahrweg U, V mm 550/350/ Kegelwinkel / Höhe °/mm ±30/400/ Messauflösung X, Y, U, V, Z µm 0,05/ Verfahrgeschwindigkeit der Achsen mm/min 0...3000/ Kollisionsschutz für die Achsen X, Y, U, V, Z/ Dielektrikum/ Typ Deionisiertes Wasser/ Gesamtvolumen des Dielektrikums L 1200/ Filterpatronen 4/ Entionisierungsflaschen 1/ Gesamtvolumen des Deionisationsharzes L 20/ Elektrode / Draht/ Standard-Drahtführungen mm Φ 0,25/ Programmierbare Drahtzugkraft daN 0.3...2.5/ Programmierbare Drahtabwicklungsgeschwindigkeit m/min 0,5...15/ Automatisches Drahteinfädeln mm Φ 0,1/0,2/0,25/0,3/ Automatisches Drahteinfädeln mm Φ 0,2/0,25/0,3/ Minimaler Vorbohrungsdurchmesser für automatisches Einfädeln/ mm Φ 0,8/ Maximale Höhe für automatisches Einfädeln mit 0,25 mm Draht/ mm 220/ Zulässige Drahtspulengewichte und -typen kg nach DIN-Normen: 1,6 (K100) - 8(K160)/ nach JIS-Normen: 3(P3) - 5(P5)/ Elektrischer Schrank/ Dreiphasige Eingangsspannung V 400/ Netzfrequenz (2 Ausführungen) Hz 50 oder 60/ Zulässige Schwankungen ±10%/ Installierte Gesamtleistung: 10 kVA/ Zulässige Mikrounterbrechungen in ms: 13.5 A/ Leistungsfaktor: 0,8/ Anzeige: 12" TFT/ Verfügbare Standardsprachen: Französisch, Englisch, Deutsch, Italienisch, Spanisch/ Benutzerspeicherkapazität: 6 GB/ Betriebssystem: Windows XP SP2/ CD-ROM/ Ethernet-Anschluss, USB/ Paralleler Anschluss/ Fernsteuerung/ Alphanumerische Tastatur: PC/ Zulässige Umgebungsbedingungen/ Temperatur für optimale Genauigkeit: 20±1°C/ Temperatur für eine optimale Ausstattung: 15...30°C/ Zulässige relative Luftfeuchtigkeit: 40...80%/ Max. Geräuschemission der Maschine: 76 dB(A)/ Thermische Stabilisierungszeit: 3 h/ Schutzart der elektrischen Ausrüstung: IP 43
