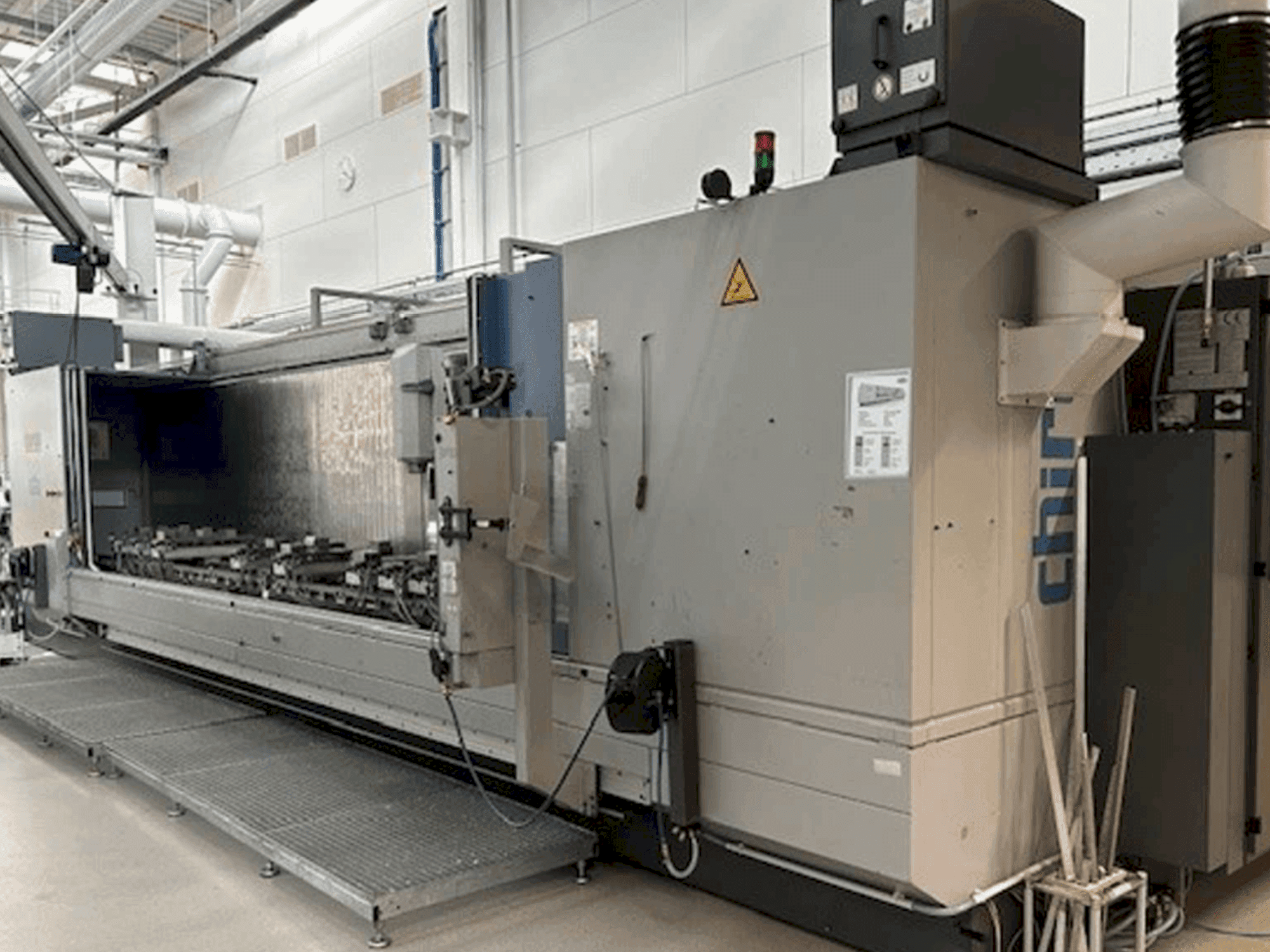

CHIRON - Mill 6000 SKDE-MIL-CHI-2004-00003

Maschinenvorteile

Technische Maschinenvorteile

• 92 werkzeugpositionen hsk-a63 (hintergrundmagazin)
• Langteilbearbeitung bis zu einem maximum von 6000 mm
• Bearbeitung der stirnseite (5. Seite) horizontal mit schwenkkopf (rechts/links)
• Pendelbearbeitung über mitteltrennwand, max. Werkstücklänge 1773 mm mit sk-bearbeitung an beiden stirnseiten (werkzeuglänge 120 mm)
• 4 hydraulische doppelspannstöcke (feste mittelbacke) pro pendelteil, positionierung und klemmung über linearsystem (hydraulisches lösen, mechanische klemmung)

Zusätzliche Informationen

Zusätzliche Ausstattung Hochgeschwindigkeitspaket mit Motorspindel: 12000 U/min, 140 Nm Produktionspaket: Kratzbandförderer, Abwurfhöhe 1050 mm Innere Kühlmittelaufbereitung KNOLL VRF250 Vakuumdrehfilter (geeignet für Stahl, Guss, Aluminium, Kunststoff, Messing) Hochdruck 70 bar mit Hochdruckpumpe und Regelventil Spülpistole pro Pendelfeld Emulsionsnebelabsaugung, 2 Ventilatoren je 800 m²/h Drehbares Sichtfenster links und rechts (1400 mm ab Maschinenmitte) Automatische Beschickungstüren Mitteltrennwand für Pendelbearbeitung 5-Achsen-Fräspaket Luftblasen Werkzeugstandzeit-Überwachung Zusätzliche V24 RS232 im Schaltschrank BDE/MDE-Schnittstelle (Zustände: Maschine ein, Maschine läuft, Teilezähler) Marposs (Brankamp) CMS100 Kollisionsüberwachungssystem 3D-Maschinenmodell für die kinematische Simulation im CAM-Programmiersystem 210 bar Hydraulikaggregat, 2 Spannkreise, separater Systemspanndruck für jedes Pendelfeld, Spanndruckregelung KOHN Linearspannsystem 8 hydraulische Schraubstöcke KOHN Multi 2000 MFS 125/680 HD Zweiteiliger Bedienerstand über die gesamte Arbeitsbreite von 6000 mm Mit den 3 Achsen x, y, z und dem Schwenkkopf können mit dem Softwarepaket 5-Achs-Fräsen Formen, z.B. eine Kurve, gefräst werden. Die Software synchronisiert dann die Achsen.
