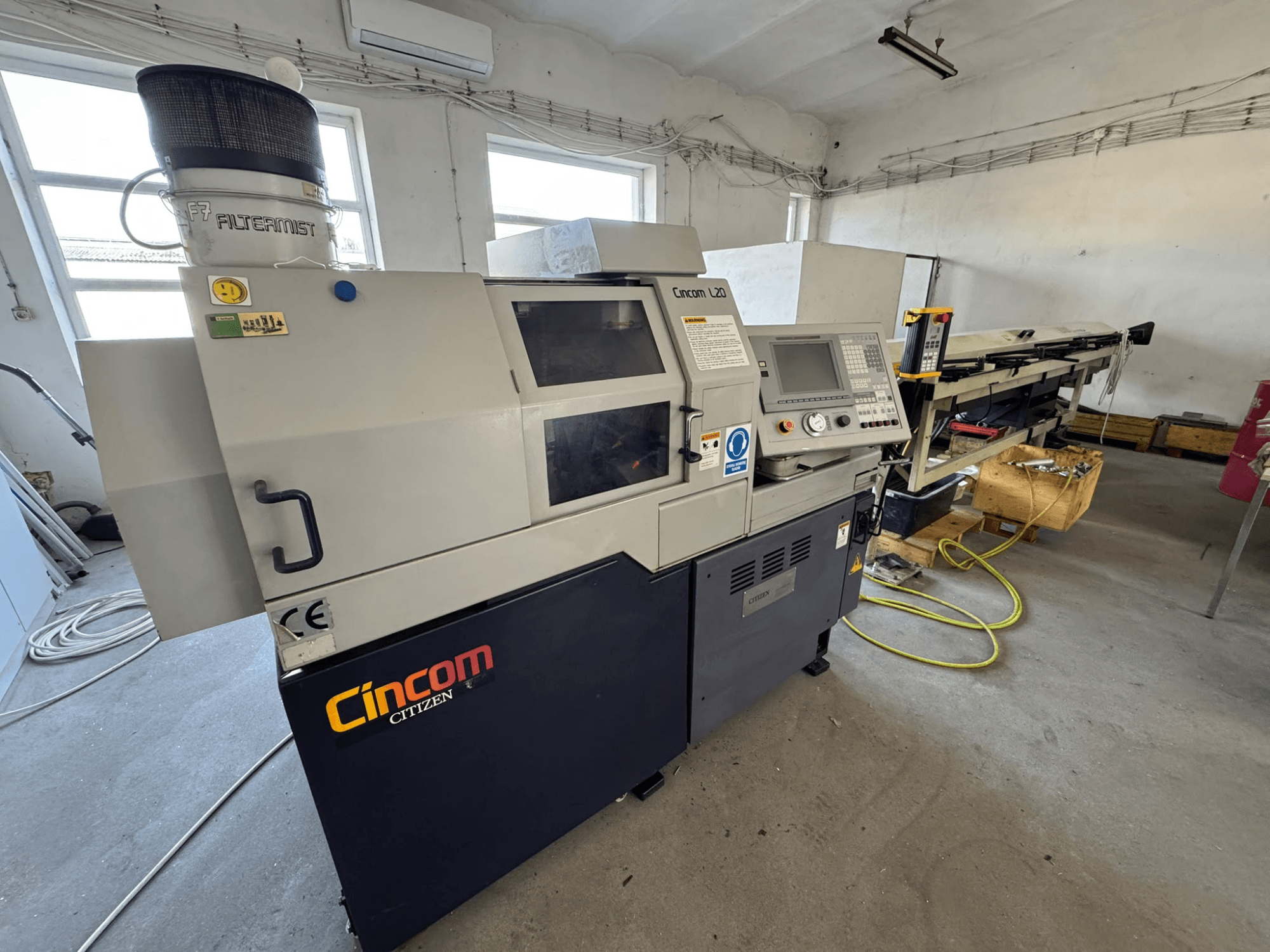

Citizen - Cincom L20 VIIPL-TUR-CIT-2000-00001

• Maximaler Bearbeitungsdurchmesser: 20 mm

• Empfohlener Bearbeitungsdurchmesser: 6–20 mm

• Maximale Bearbeitungslänge: 200 mm pro Aufspannung

• Drehzahlregelung der Hauptspindel: stufenlos, 5-stellig

• Schwenkwinkel der Hauptspindel: 1 Grad

• Maximaler Frontbohrdurchmesser: 10 mm

• Maximale Gewindeschneidkapazität vorne: M8 mit Gewindebohrer / M6 mit Gewindeschneidbacke

• Heckspindel: Im Lieferumfang enthalten

• Maximaler Aufspanndurchmesser der Gegenspindel: 20 mm

• Drehzahl der Gegenspindel: 200–8000 U/min

• Drehzahlregelung der Heckspindel: stufenlos, 4-stellig

• Schrittweite der Heckspindel: 1 Grad

• Maximaler Durchmesser für Rückbohrungen: 8 mm

• Maximale Gewindeschneidkapazität der Heckspindel: M6

• Maximale Bearbeitungslänge an der Heckspindel: 80 mm

• Maximaler Werkstücküberstand an der Rückspindel: 30 mm

• Bohrleistung des querlaufenden angetriebenen Werkzeugs: 7 mm

• Gewindeschneidkapazität des quer angeordneten angetriebenen Werkzeugs: M6

• Drehzahl des Querschneidwerkzeugs: 200–5000 U/min

• Bohrleistung des vorderen angetriebenen Werkzeugs: 5 mm

• Gewindeschneidleistung des vorderen angetriebenen Werkzeugs: M5

• Drehzahl des vorderen angetriebenen Werkzeugs: 200–5000 U/min

• Bohrleistung des hinteren angetriebenen Werkzeugs: 4 mm

• Drehzahl des hinteren angetriebenen Werkzeugs: 200–5000 U/min

• Maximale Werkzeuganzahl: 16

• Drehwerkzeugstationen: 7

• Werkzeugstationen für Querbohrwerkzeuge: 3

• Vordere Bohrwerkzeugstationen: 3

• Werkzeugstationen für Rückbohr- und Bearbeitungswerkzeuge: 3

• Schaftgröße der Drehwerkzeuge: 12 x 12 x 130 mm

• Durchmesser des Drehwerkzeugschafts: 7 mm bei ER11 / AR11, 10 mm bei ER16 / AR16

• Durchmesser der Werkzeughalterhülse: 19,05 mm

• Führungsbuchse: L20, 20,01 mm

• Hub der X1-Achse: 45,5 mm

• Hub der Y1-Achse: 294 mm

• Hub der Z1-Achse: 205 mm

• X2-Achsen-Hub: 316 mm

• Z2-Achsen-Hub: 180 mm

• Eilgang X1 / Y1 / Z1: 20 m/min

• Eilgang X2 / Z2: 20 m/min

• Kleinste Eingabeschrittweite X1 / Y1 / Z1: 0,001 mm

• Kleinste Eingabeschrittweite X2 / Z2: 0,001 mm

• Maximale Stangenlänge: 2500 mm

• Zentrumshöhe: 1050 mm

Zusatzausstattung

• Stangenlader: LNS Hydrobar Mini-Sprint S2
