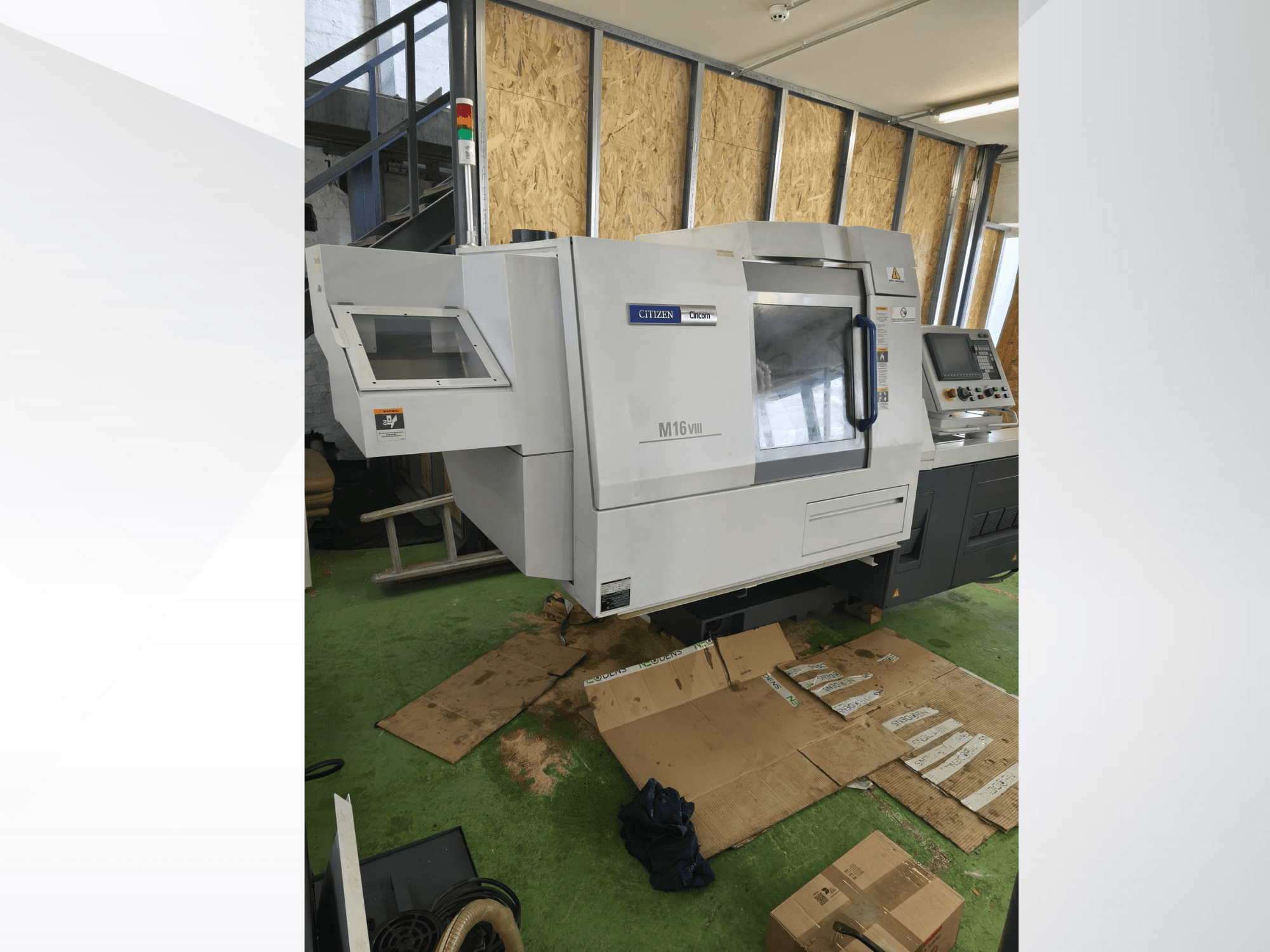

Citizen - Cincom M16-4M8HR-TUR-CIT-2021-00001

Zusätzliche Informationen

• Werkzeug-Konfiguration:

• Gesamtzahl der Werkzeuge: 32-38 (je nach Konfiguration)

• Gang-Drehwerkzeuge: 5 Stück

• Revolverwerkzeuge: 10 Stück

• Hinterer Werkzeughalter: 4 Stück

• Werkzeugschaftgröße: 10 mm

• Größe der Hülse: Ø19,05 mm

• Hauptspindel-Spannzange: FC261-M

• Führungsbuchse: FC251-M-K

• Gegenspindel-Spannzange: WFG660-M

• Rotierende Werkzeuge:

• Max. Bohrdurchmesser: 5 mm

• Max. Gewindedurchmesser: M5

• Spindeldrehzahl: bis zu 8000 min-¹ (Nennwert 3600 min-¹)

• Rotierende Revolverwerkzeuge:

• Max. Bohrdurchmesser: 5 mm

• Max. Gewindebohrer-Durchmesser: M5

• Spindeldrehzahl: bis zu 8000 min-¹ (Nennwert 3500 min-¹)

• Hintere Werkzeugsäule rotierende Werkzeuge:

• Max. Bohrdurchmesser: 5 mm

• Max. Gewindebohrer-Durchmesser: M5

• Spindeldrehzahl: bis zu 8000 min-¹ (Nennwert 4500 min-¹)

• Vorschub und Achsdaten:

• Eilganggeschwindigkeit (alle Achsen außer X2, Y2, B): 32 m/min

• X2-Achse: 16 m/min

• Y2, B-Achsen: 8 m/min

• Motoren und elektrische Daten:

• Hauptspindelmotor: 2,2 / 3,7 kW

• Rotierender Werkzeugantrieb (Gang/Revolver/Rücken): 0,69 - 0,75 / 1,5 kW

• Leistungsaufnahme gesamt: 10,75 kW

• Volllaststrom: 28 A

• Erforderlicher Luftdruck: 0,4 MPa (84 NL/min)

• Spitzenhöhe: 1150 mm

• Zustand: Ausgezeichneter Betriebszustand
