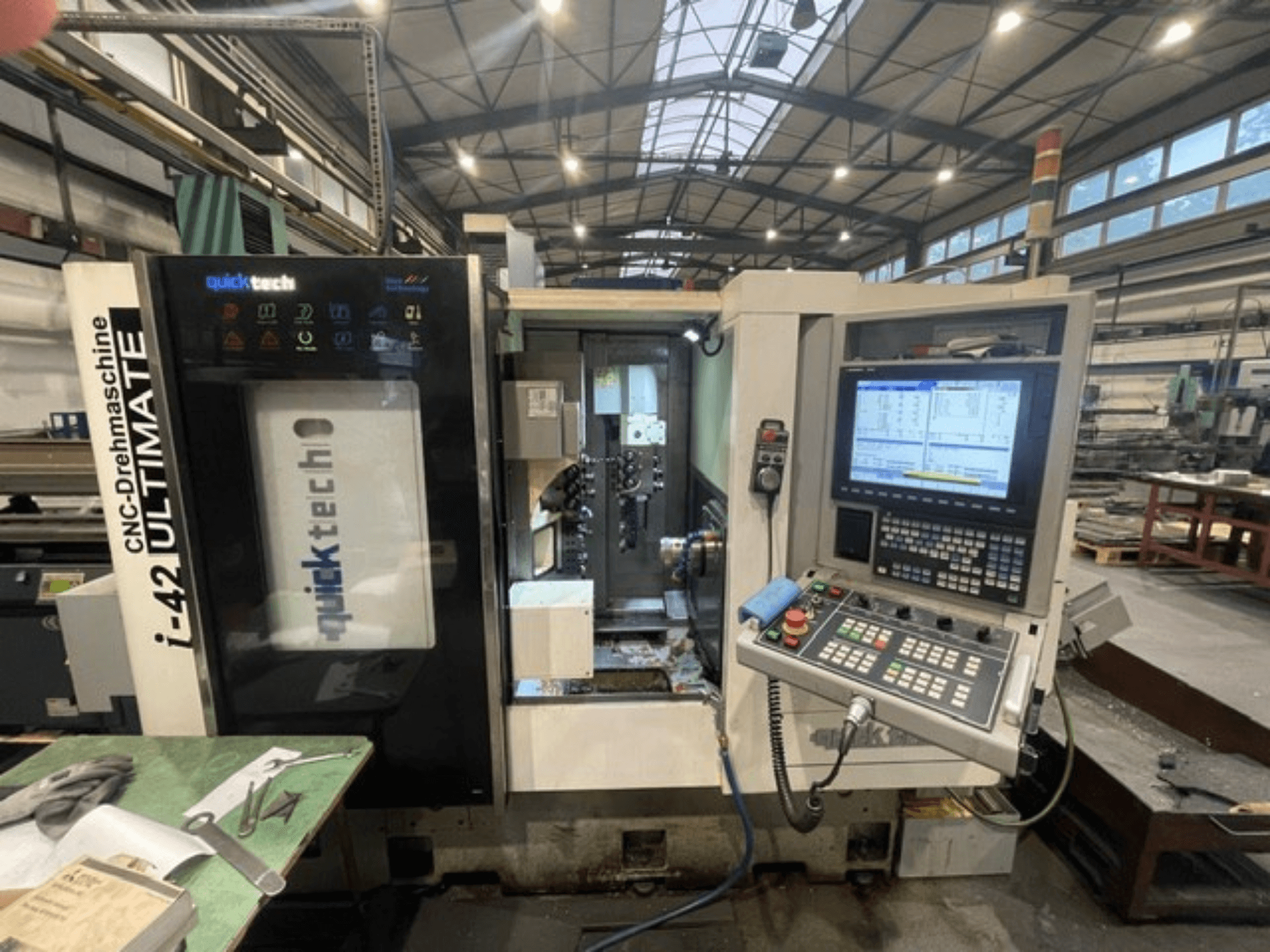

Diese 7-achsige Quick-Tech I-42U wurde im Jahr 2015 hergestellt. Sie verfügt über einen maximalen Stangendurchmesser von 42 mm und eine maximale Bearbeitungslänge von 250 mm. Die Maschine ist mit einer leistungsstarken Spindeldrehzahl von 6000 U/min ausgestattet und verfügt über einen automatischen Stangenlader. Wenn Sie auf der Suche nach einer hochwertigen Drehmaschine sind, sollten Sie die Quick-Tech I-42U Schweizer Drehmaschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details.
Übersicht
- Hersteller: Quick-Tech
- jahr: 2015
- MODELL: I-42U
- Produktionsstunden: 5159
- anwendungstyp: Drehen
- Standort: Tschechien
- maschinentyp: Swiss-Type-Drehmaschine
- Marke Steuergerät: MITSUBISHI
Technische Daten - Quick-Tech I-42U
Steuerung
- Steuerungshersteller: MITSUBISHI
Maße
- Maschinenhöhe: 1900 mm
- Maschinenlänge: 3500 mm
- Maschinengewicht: 4200 kg
- Maschinenbreite: 1900 mm
Bewegung
- Anzahl der Achsen: 7
- X-Achsen-Verfahrweg: 150 mm
- Y-Achsen-Verfahrweg: 385 mm
Technische Spezifikation
- Gegenspindel: Ja
- Angetriebene Werkzeuge: Ja
- Max. Stangendurchmesser: 100 mm
- Spindelleistung: 7.5 kW
- Spindeldrehzahl: 6000 RPM
Zusätzliche Informationen
Steuerung
Mitsubishi M720 CNC
15" Farb-LCD-Display
Tür mit LED-Anzeigen
Betriebssignalisierung und automatischer Alarmschalter
Eingebaute Kommunikation/Schnittstelle mit Stangenlader
CE-Zeichen
Anleitung/Handbuch
Hauptspindel
Durchmesser des Lagers: 100,0 mm
Max. Stangendurchmesser: 42 mm
Maximale Bearbeitungslänge: 250,0 mm
Spannzange: DIN-173E42B
Spindelnase: A2-5
Spindelbohrung: 44,0 mm
C-Achse: 0,001°
Gegenspindel
Maximaler Stangendurchmesser: 42 mm
Maximale Bearbeitungslänge: 100 mm
Spannzange: DIN-173E-42B
Spindelnase: A2-5
Drehzahl: 4000 U/min
Leistung: 3,7 kW
C1-Achse: 0,001°
Verfahrwege und Achsen
X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°
X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm
Servomotoren (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, je 1,5 kW
Indexierung ab Werkzeugposition: 0.3 s
Werkzeugwechselzeit (Schnitt/Schnitt): 0.6 s
Werkzeugkopf (Haupt)
Kombinierter Typ
Werkzeuge: 6 externe, 5 interne
Externe Werkzeuggröße: 20,0 × 20,0 mm
Max internes Werkzeug: ER20 / 20,0 mm
Angetriebene Werkzeuge (Haupt)
B-Achse mit 12 angetriebenen Werkzeugen
Leistung: Mitsubishi AC Servo, 15 kW
Drehzahl: 4000 U/min
Maximale Werkzeuggröße: ER-20
Max. Bohrdurchmesser: 12 mm
Max Gewinde: M10 × 1.5
Werkzeugkopf (Zähler)
Kombinierter Typ
Werkzeuge: 5 externe, 9 interne
Externe Werkzeuggröße: 20,0 × 20,0 mm
Max internes Werkzeug: ER20 / 20,0 mm
Angetriebene Werkzeuge (Zähler)
Anzahl: 6 (3 axial, 3 radial)
Leistung: Mitsubishi AC Servo, 1,5 kW
Drehzahl: 4000 U/min
Maximale Werkzeuggröße: ER-20
Max. Bohrdurchmesser: 12 mm
Max Gewinde: M10 × 1.5
Hydraulisches System
Hydraulischer Motor: 0,75 kW
Maximaler Systemdruck: 50 kg/cm3
Schmierungssystem
Motor für die Schmierung: 25 W
Tankinhalt: 2 l
Kühlsystem
Kühlmittelbehälter: 200 l
Kühlmittelmotor: 1/4 HP
Kühlmitteldruck: 2,5 MPa
Länge: 2900 mm (3500 mm einschließlich Späneförderer, der Teil der Maschine ist)
Standardausrüstung
Grundausstattung mit Werkzeugen
Werkzeughalter und Spannzangensatz
Automatische Schmierung
Späneentferner/Späneförderer (integriert, gemäß Maßangabe)
Werkstückentnahme (Schaufel) - falls integriert
15" Farb-LCD-Anzeige
Betriebssignalisierung und automatischer Alarmschalter
Führung/Handbuch
Tür mit LED-Anzeigen
Zusätzliche Ausstattung
Automatischer Stangenlader, 1200 mm Länge
Werkstückabtransportband
Werkstückentnahmeschaufel (falls als externe Einheit vorgesehen)
Transformator 380-440 V, 60/50 Hz
*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
