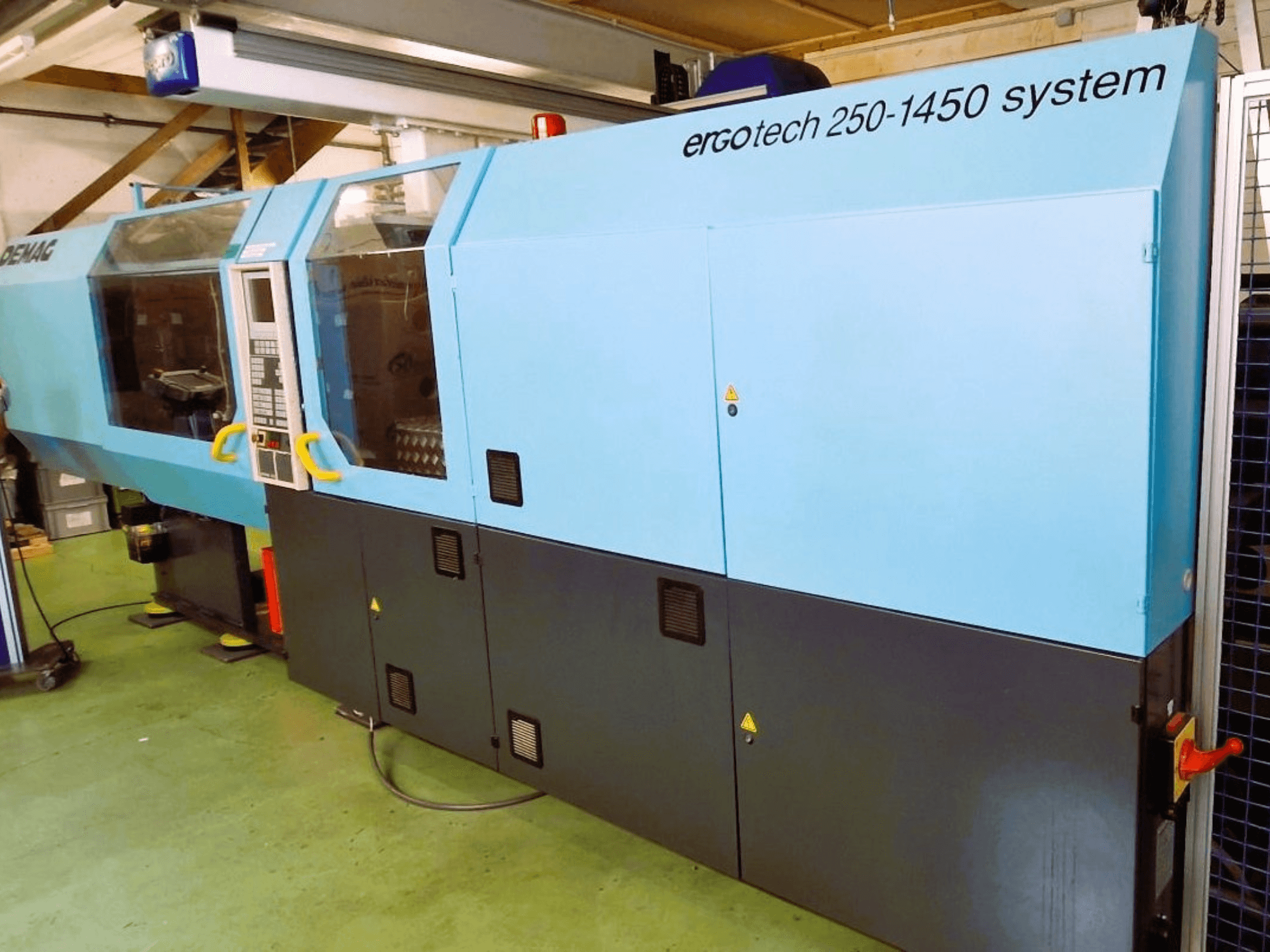

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Feststelleinheit:

  • Schließkraft: 2500 kN (Haltekraft 2750 kN)

  • Öffnungshub max.: 675 mm

  • Höhe Werkzeug/Form: 330-710 mm

  • Lichte Holmabstände: 630 × 630 mm

  • Max. Abstand der Werkzeugaufspannplatten: 950 × 950 mm

  • Max. Werkzeuggewicht: 3300 kg

  • Auswerferhub: 200 mm

  • Auswerferkraft: 80 kN (Rückzugskraft 35 kN)

  • 5-Punkt-Doppelkniehebel, kompakt; ölgeschmierte Kniehebel mit optimierten Impulsen

  • Abstützung für bewegliche Aufspannplatte; höhenverstellbare Werkzeugaufspannplatten

  • Induktionsgehärtete Holme (4-fach), obere Säulen ausziehbar

  • 3 Werkzeugöffnungs-/-schließgeschwindigkeiten; Schließkraft am IBED einstellbar

  • Hydraulischer Formauswerfer; Positionsmesssystem für Formplatten

  • Automatische Abschaltung der Werkzeugkühlung bei Fehlfunktionen

• Einspritzeinheit:

  • Einspritzeinheit: 1450

  • Schneckendurchmesser: 50 / 60 / 70 mm (aktuell ausgestattet: 70 mm)

  • L/D-Verhältnis: 20:1 (alle Schneckenzylinder)

  • Max. Dosierhub: 270 mm

  • Aktives Schneckenrückzugssystem; hydraulischer Schneckenrückzug nach Nachdruck oder Plastifizierung

  • Separat beheizte Zylinderzonen; 5 selbstoptimierende Temperaturregelkreise (Zylinder & Düse)

  • Drehzahlregelung über 10 Stützpunkte (Polygonprofil)

  • Schneckendrehzahlregelung über 6 Stufen

  • Nachdruckregelung: 10 Stufen (Polygonprofil)

  • Einspritzen über Wegmesssystem (schnell/schleichend)

  • Einstellbarer Staudruck; Kissenüberwachung beim Nachdruck

  • 2 3-stufiges Spritzgießsystem; zweistufige Ausstoßgeschwindigkeit

• Düse:

  • Düsenhub max.: 440 mm

  • Eintauchtiefe der Düse: 40 mm

  • Düsenanpresskraft: 110 kN

• Leistung/Daten:

  • Max. Teilegewicht (PS): 927 g

  • Fassungsvermögen des Einfülltrichters: 110 l

  • Fassungsvermögen Öltank: 700 L

  • Pumpeneinheit: 37 / 45 kW

  • Elektrischer Anschluss: 380 V / 50 Hz

• Steuerungen und HMI:

  • Vollständig gesteuerte Spritzgießmaschine; modularer Aufbau

  • Energiesparende DFE-Hydraulik-Steuerpumpe

  • Zylinderwechselsystem mit automatischer Datenkonvertierung

  • Eingebaute Rampenfunktion zum Öffnen/Schließen der Form

  • Bedienterminal IBED mit 10"-LCD und 3,5"-Diskettenlaufwerk

  • Sollwerteingabe in bar, cm³, mm/s, oder %

  • Grafische Unterstützung für Einspritzprofile

  • PDE-Prozessdatenerfassung (20 Parameter + 100 Zyklusgrafiken); Prozesskontrolle

  • Klartext-Fehlerdiagnose

  • Prozessdatenübertragung zu anderen ERGOtech-Maschinen

  • Ein/Aus-Programm mit Auswurfspritzen

  • Hilfefunktion mit Diskette

• Schnittstellen und Anschlüsse:

  • EOAT/Peripheriebus für Geräteanschluss

  • V24-Schnittstelle für Hardcopy-Drucker; Druckerprogramm + Hardcopy

  • Handhabungsschnittstelle VDMA 24465 (32-polig)

  • Werkzeugschutzschnittstelle (Auswerferplattenverriegelung)

  • Werkzeuganschluss DIN-Norm

  • Steckdosen-Kombination:

    • 2× 220 V / 2× 380 V + automatische Abschaltung

    • 2× 220 V + 1× 380 V Steckdose (SO)

  • Pneumatikventile (3/2) für Werkzeugaufnahmeplatte

  • Kühlwassersteuerung: 8-fach (erweiterbar auf 12-fach)

  • Optische Störungsanzeige (Blinklicht)

• Lackierung:

  • Unterteil anthrazit; Oberteil blau/grün/hellgrau

Zusätzliche Ausstattung

• Sepro-Roboter (Handhabung)

  • Horizontaler Querhub X: insgesamt 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Antrieb: Servomotor

  • Max. Verfahrgeschwindigkeit: 4000 mm/s

  • Abtriebsseite: Rückseite der Maschine

  • Feste Basishöhe ca.: 480 mm

• Materialtrichter

• Temperaturregler mit grafischer Aufzeichnung

• Kühlwasser-Regelanlage: 8-fach, erweiterbar auf 12-fach

• Elastische Maschinenaufstellung (schwingungsdämpfende Füße)
