DMG - CTX Beta 1250 TCCA-TUR-DMG-2010-00001

Name: DMG CTX Beta 1250 TC
Brand: DMG
SKU: CA-TUR-DMG-2010-00001
Price: 100000 EUR
Availability: InStock

100.000 €

GINDUMAC Preis

(Ex works)

Erhalten Sie ein offizielles Angebot

Maschine besichtigen

gegenangebot abgeben

PDF Herunterladen

Haben Sie weitere Fragen? Kontaktieren Sie uns!

Philipp Gubisch

+49 162 402 75 81

p.gubisch@gindumac.com

Über Whatsapp kontaktieren

GINDUMAC
Produkte
Werkzeugmaschinen
➤ Gebrauchte DMG CTX Beta 1250 TC zu verkaufen | gindumac.com

In Originalsprache anzeigen

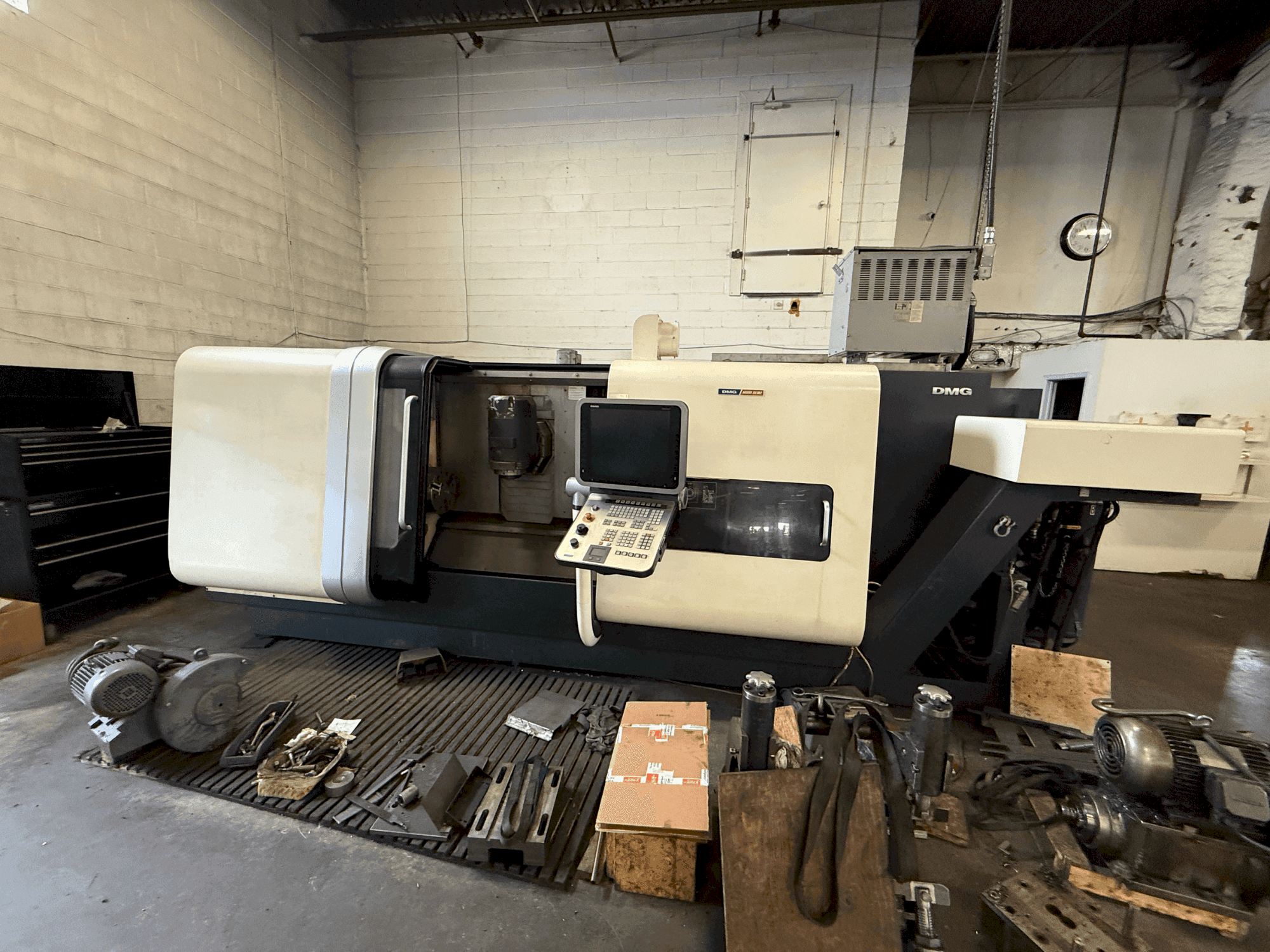

Dieses 5-Achsen-Dreh-Fräszentrum DMG CTX Beta 1250 TC wurde im Jahr 2010 hergestellt. Es verfügt über einen Schwenkdurchmesser von 500 mm, einen maximalen Drehdurchmesser von 390 mm und eine Drehlänge von 1250 mm. Die Spindel unterstützt bis zu 5000 U/min und 34 kW Leistung, ergänzt durch ein Werkzeugmagazin mit 24 Plätzen. Dieses DMG CTX Beta 1250 TC Dreh-Fräszentrum ist ideal für komplexe Bearbeitungsaufgaben. Kontaktieren Sie uns für weitere Informationen zu dieser Maschine.

Übersicht

Hersteller: DMG
jahr: 2010
MODELL: CTX Beta 1250 TC
anwendungstyp: Drehen
Standort: Kanada
maschinentyp: Dreh-Fräszentrum
Marke Steuergerät: SIEMENS

Technische Daten - DMG CTX Beta 1250 TC

Allgemeine Angaben

Breite: 2700 mm
Tiefe: 5700 mm
Höhe: 2100 mm
Gewicht: 7950 kg

Steuergerät

Hersteller: SIEMENS
Modell: SINUMERIK 840D solution line with ERGOline control and ShopTurn, operating system Windows

Hauptantrieb

Drehzahlbereich Spindel: 5000 1/MIN
Spindelbohrung: 87 mm
Anzahl der Achsen: 5

Bewegung

X-Achse Eilgang: 30 m/min
Y-Achse Eilgang: 30 m/min
Z-Achse Eilgang: 30 m/min

Tail Stock

Werkzeugaufnahme der Pinole: MT 5

Werkzeugplätze

Max. Gewicht der Werkzeuge: 7 kg
Max. Durchmesser der Werkzeuge: 80 MM

Zusätzliche Informationen

Maschinenvorteile

Technische Maschinenvorteile:
- - Deichseldurchmesser (innen): 68 mm
- - Spindeldurchmesser (vorderes lager): 130 mm
- - Max. Drehmoment (100/40%): 280 / 380 nm
- - Geschwindigkeit der c-achse: 200 u/min
- - Drehmoment der c-achse: 280 nm
- - Min. Auflösung des winkels: 0. 001°
- - Kapazität des werkzeugmagazins: 24 positionen

Zusätzliche Informationen

- Lineare Achsen Oberer Schlittenweg X1: 450 mm (-10 mm) Oberer Schlittenweg Y1: ±100 mm Verfahrweg oberer Schlitten Z1: 1300 mm Dreh-Frässpindel (CAPTO C6) Max. Drehzahl: 12000 RPM Leistung (100/40%): 13 / 22 kW Max. Drehmoment (100/40%): 60 / 100 Nm Min. Winkelauflösung: 0.001° Verriegelungsmoment: 1000 Nm B-Achse Positionierwinkel: ±110° Rotationsgeschwindigkeit: 36000°/min Drehmoment (B-Achse): 344 / 614 Nm Min. Auflösung des Winkels: 0.001° Verriegelungsmoment (pneumatisch): 2800 Nm Reitstock Verfahrweg: 1200 mm Elektrische Anforderungen Stromversorgung: 400 VAC, 60 Hz, 3 Ph Anschlussleistung: 72 kVA

*Es kann zu Abweichungen zwischen den angegebenen Daten und den tatsächlichen Werten kommen, diese müssen vom Vertriebsmitarbeiter bestätigt werden.
