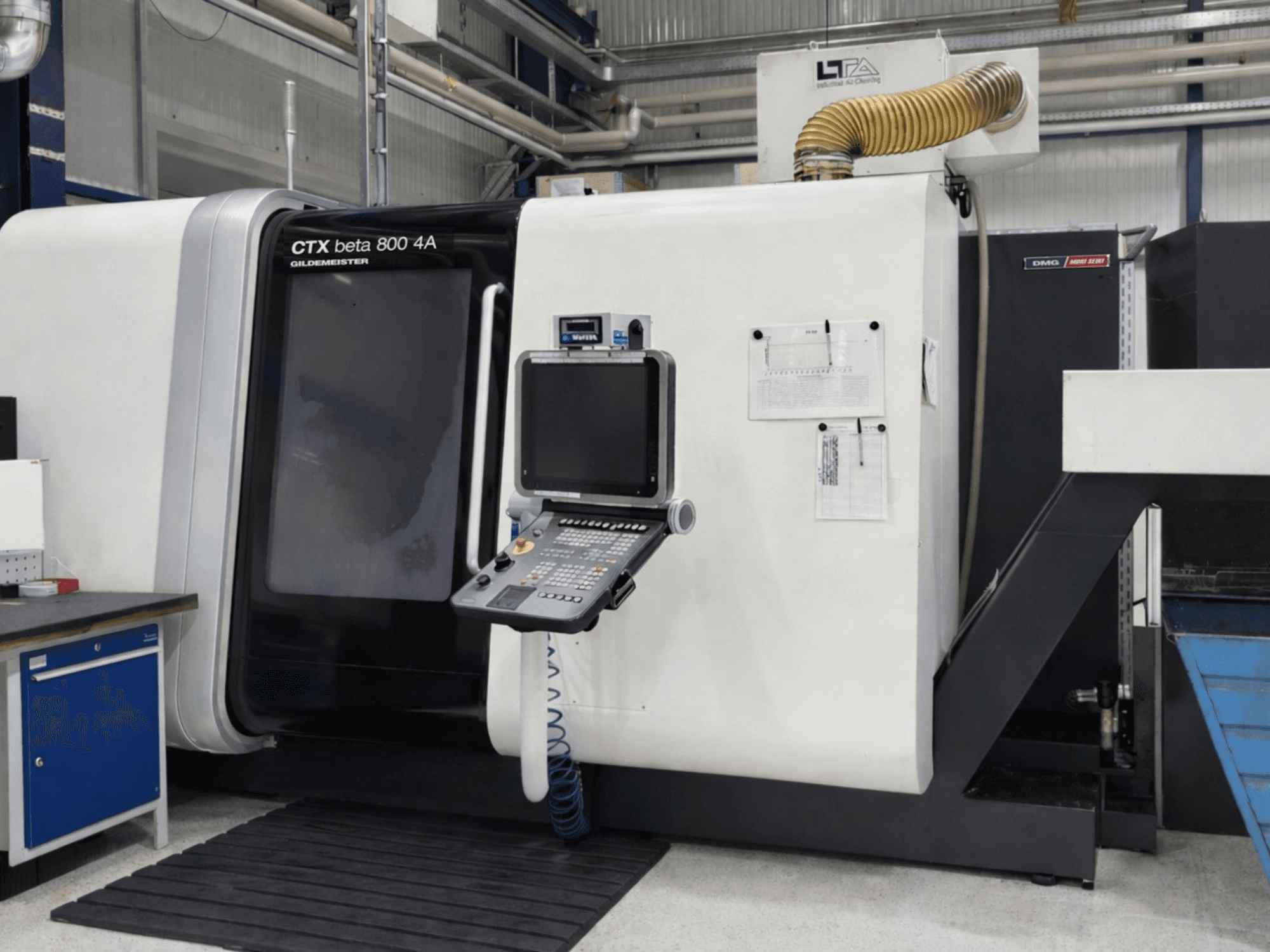

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Steuerung: Siemens 840D Solutionline mit ERGOline Control und ShopTurn 3G

- Maximaler Drehdurchmesser: 340 mm

- Maximale Drehlänge: 735 mm

- Hauptspindel (HS): Integrierter Spindelmotor ISM 102, 40/48 kW (100/40 % ED), 0–4000 U/min, 570/680 Nm

- Gegenspindel (GS): Integrierter Spindelmotor ISM 76, 25/32 kW (100/40 % ED), 0–5000 U/min

- Innendurchmesser des Ziehrohrs: 104 mm

- Werkzeugrevolver: 2x 12-fach-Sauter-Sternrevolver (VDI 40 mit Trifix-Schnittstelle, DIN 69880-40)

- Werkzeugantrieb: 2x Direktantrieb, 40–10.000 U/min, 14,2 kW, 34 Nm

- Achskonfiguration: 4 Hauptbewegungsachsen (X1, Z1, X2, Z2), 2 C-Achsen mit hydraulischer Spindelbremse (HS + GS), Y-Achse für Schlitten 1 und Schlitten 2 (Hub 40 mm), NC-Querhubachse X3 für Gegenspindelschlitten (180 mm)

- Gegenspindel-Schlitten: Mit NC-Querhub X3 (180 mm) mit Linearmaßstab und integriertem Reitstock

- Reitstock: Automatischer Reitstockhub 300 mm, Reitstockkraft 1,5 – 6,3 kN, Drehspitze MT5

- Messsysteme: Direktmesssysteme (Glasmaßstäbe) in den Achsen X1, X2 und X3

- Kühlmittelsystem: 980-Liter-Tank mit Bandfilter, Kühler, Druckoptionen 8/20/80 bar und Erweiterung für Revolver 2

- Zusatzausstattung: Späneförderer, automatische elektrische Schiebehaube, Messsystem zur Werkstücküberwachung während der Bearbeitung (Renishaw), Brankamp CMS-Kollisionsüberwachungssystem, mechanischer Ölnebelabscheider (1.100 m³/h)
