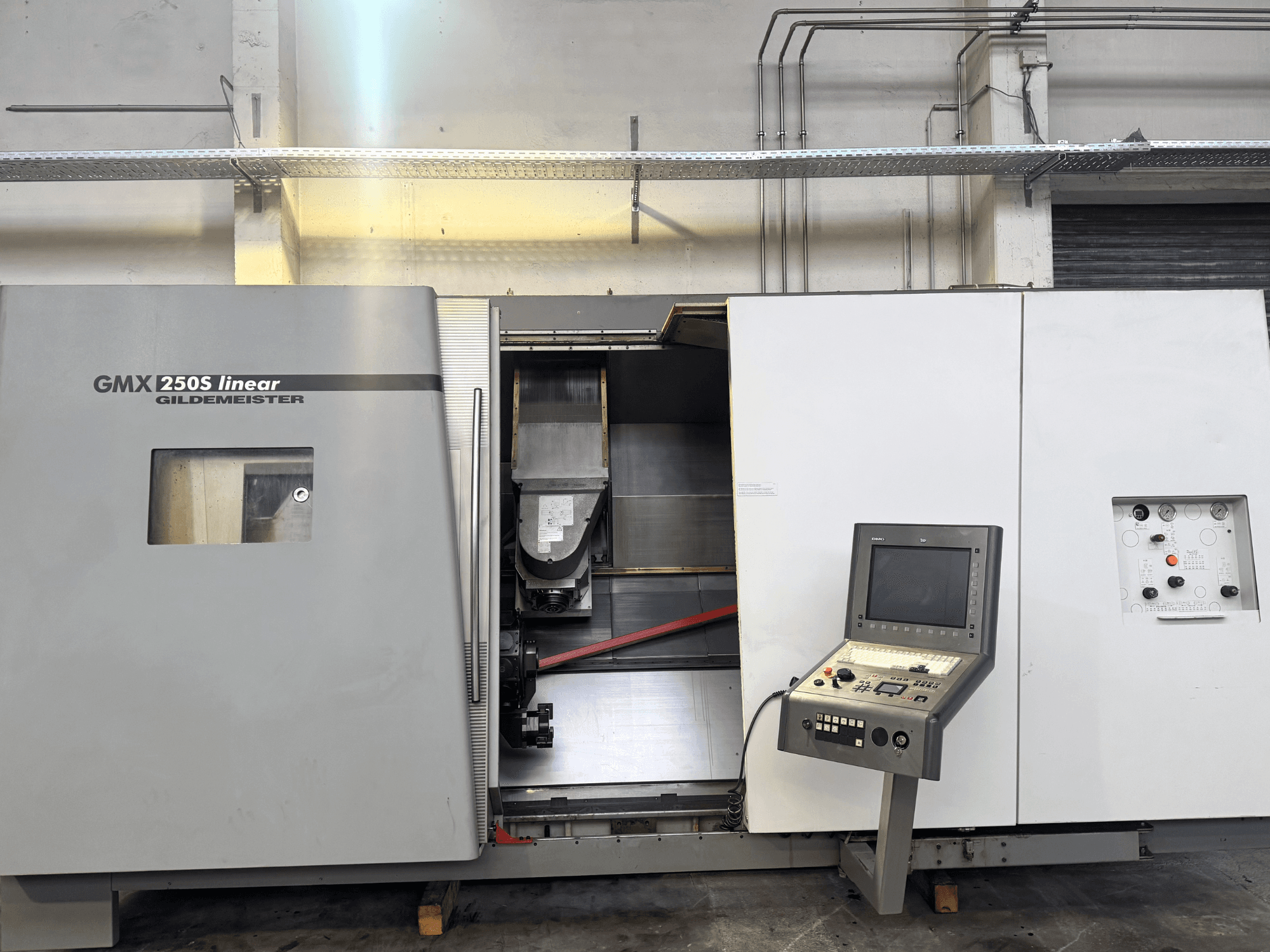

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Führungstyp: Rollenführungen

- Hauptspindel:

- Antriebsleistung (100 % Einschaltdauer): 21 kW

- Antriebsleistung (40 % Einschaltdauer): 28 kW

- Spindeldrehzahlbereich (100 % Einschaltdauer): 5000 U/min

- Spindeldrehzahlbereich (40 % Einschaltdauer): 5000 U/min

- Grunddrehzahl: 850 U/min

- Max. Drehmoment (40/100 % Dauerbetrieb): 240 / 320 Nm

- Antriebsart: AC/1, integrierter Spindelmotor 76

- Drehzahl der C-Achse: 5000 U/min

- Drehmoment der C-Achse: 320 Nm

- Auflösung der C-Achse: 0,001 Grad

- Spannfutterdurchmesser: 200 – 315 mm

- Stangendurchlass max.: 65 mm

- Spindel-Flansch: Flachflansch 170 h5

- Spindelbohrungsdurchmesser: 80 mm

- Bohrungsdurchmesser des Spannzylinders: 67 mm

- Durchmesser im vorderen Lager: 120 mm

- Werkzeugspindel / Frässpindel:

- Werkzeugaufnahme: HSK63-A

- Spindeldrehzahl max.: 12.000 U/min

- Antriebsleistung (100 % / 40 % ED): 13,2 / 22 kW

- Drehmoment (100 % / 40 % ED): 60 / 100 Nm

- Spindel 2 (Gegenspindel – Option):

- Antriebsleistung (100 % / 40 % Einschaltdauer): 21 / 28 kW

- Drehzahl max.: 5.000 U/min

- Spannfutterdurchmesser: 315 mm

- Max. Stangendurchmesser: 65 mm

- Arbeitsbereich / Drehdurchmesser:

- Max. Schwingdurchmesser: 640 mm

- Max. Drehdurchmesser: 520 mm

- Max. Drehdurchmesser über Gegenspindel: 400 mm

- Max. Drehdurchmesser über Gegenspindel und Revolver: 250 mm

- Max. Drehdurchmesser über Reitstock: 400 mm

- Spindelabstand: 1500 mm

- Drehlänge (kurz / lang): 1175 mm

- Werkstückgewicht im Spannfutter (Flanschgewicht) max.: 150 (100) kg

- Schwerpunkt des Werkstücks vom Spindel-Flansch max.: 200 mm

- Werkstückgewicht (Wellenbauteile) mit Reitstock max.: 800 kg

- Schlittenverfahrweg:

- Schlitten 1 (oben): X1 = 550 mm, Y1 = 180 mm, Z1 (kurz/lang) = 1185 mm, B1 = 240 Grad

- Schlitten 2 (Option): X2 = 180 mm, Z2 (kurz/lang) = 1050 mm

- Schlitten 3 (Gegenspindel): Z3 (kurz/lang) = 1150 mm

- B-Achse:

- Schwenkgeschwindigkeit max.: 30 U/min

- Drehmoment B-Achse (S6-40 %/max.): 2860 / 5720 Nm

- Auflösung B-Achse: 0,001 Grad

- Spannkraft (bei 30 bar): 2000 Nm

- Werkzeugmagazin:

- Anzahl der Werkzeugplätze: 36

- Max. Werkzeuggewicht: 8 kg

- Max. Werkzeuglänge: 400 / Ø 80 mm

- Max. Werkzeuglänge mit Freiraum: 250 / Ø 125 mm

- Standard-Werkzeugdurchmesser: Ø 80 mm

- Max. Werkzeuglänge ohne Freiraum: 230 / Ø80 mm

- f-Maß des Drehwerkzeugs (Standard): 40 mm

- f-Maß des Drehwerkzeugs mit Freiraum max.: 62,5 mm

- Kippmoment des Werkzeugs (Standard, max.): 60 (100) kg/cm

- Hubweg: 85 mm

- Revolver 2 (Option):

- Mit angetriebenen Werkzeugen ausgestattet: Ja

- Anzahl der Werkzeugstationen: 12

- Wellendurchmesser nach DIN 69880: 40 mm

- Anzahl der angetriebenen Werkzeuge: 12

- Antriebsleistung (max. 100 % ED): 10,7 kW

- Drehmoment (max. 100 % ED): 32 Nm

- Drehzahlbereich: 4000 U/min

- Indexierzeit (30/180 Grad): 0,34 / 0,64 s

- Werkzeugbelastung max.: 100 kg

- Zulässige Unwucht durch Werkzeugbelastung: 63 Nm

- Vorschubantriebe & Eilgang (Schlitten 1, 2, 3):

- Eilgang X/Ys/Z (Schlitten 1): 40 / 24 / 70 m/min

- Vorschubkraft X/Ys/Z (Schlitten 1, S6-40 %): 7 / 11 / 7,5 kN

- Verfahrgenauigkeit X/Ys/Z (Schlitten 1): 0,001 mm

- Kugelumlaufspindel X (Schlitten 1): Ø32 x 20 mm

- Kugelumlaufspindel Ys (Schlitten 1): Ø40 x 15 mm

- Linearmotor Z1-Achse: 1FN3600-4WB00

- Eilgang X/Z (Schlitten 2): 24 / 36 m/min

- Vorschubkraft X/Z (Schlitten 2, S6-40 %): 9 / 11 kN

- Eilgang Z (Schlitten 3): 36 m/min

- Vorschubkraft Z (Schlitten 3, S6-40 %): 13 kN

- Kühlmittel & Späneförderer:

- Kühlmittelkapazität: 370 l

- Antriebsleistung: 0,25 kW

- Kühlmittelpumpe (Tauchpumpe): 202 l/min

- Förderleistung: 100 kg/h

- Hydraulik:

- Fassungsvermögen: 40 l

- Pumpenleistung 1/2: 5,5 kW

- Pumpendruck 1/2: 100 bar

- Pumpendurchfluss 1/2: 38 l/min

- Pneumatik:

- Druck: 6 bar

- Luftverbrauch: 40 m³/h

- Kühlaggregat:

- Kühlmittelkapazität: 15 l

- Kühlleistung: 4,5 kW

- Durchfluss: 15 l/min

- Förderdruck: 6 bar

- Anzahl der Kühlkreisläufe: 1

- Option für Kühlmittelausrüstung:

- Tankvolumen: 500 (1000) l

- Gesamtleistung (Standard/Option): 1,1 (5,1/12,6) kW

- Pumpendruck 1/2/3: 8 / (20/80) bar

- Pumpendurchfluss 1/2/3: 20 / (40/11) l/min

- Filterfeinheit: 40 µm

- Kühlleistung bei Option 80 bar: 4,9 kW

- Genauigkeit gemäß VDI/DGQ 3441 (bei T = 20 ± 2 °C):

- Positionstoleranz P in X1/Y1/Z1: 10 / 10 / 16 µm

- Positionstoleranz B: 10 mGrad

- Positionstoleranz X2/Z2: 10 / 16 µm

- Positionstoleranz Z3: 16 µm

- Mittlere Streuung Ps in X1/Y1/Z1: 3 / 3 / 4 µm

- Mittlere Streuung Ps in B: 3 mGrad

- Mittlere Streuung Ps in X2/Z2: 3 / 4 µm

- Mittlere Streuung Ps in Z3: 4 µm

- Elektrische Daten:

- Anschlussleistung: 75 kVA

- Betriebsspannung: 400 V

- Frequenz: 50 Hz

- Absicherung (träge): 125 A (VDE 0100)

- Steuerspannung (AC/DC): 230 V / 24 V

- Abmessungen und Gewicht:

- Aufstellmaße (L x B x H): 7800 x 4100 x 3040 mm

- Transportabmessungen (L x B x H): 5000 x 3000 x 2800 mm

- Maschinengewicht inkl. Schaltschrank: 15.000 kg

- Betriebsstunden:

- Betriebsstunden (Steuerung eingeschaltet): 35.398 h

- Spindel-/Automatikbetriebsstunden: 14.802 h

• Steuerung: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4. Achse mit Reitstock (Sonderausstattung)

• Werkzeugmagazin mit 22 Werkzeugplätzen (optional)

Zusatzausstattung

• Spänebehälter

• Späneförderer

• Kühlmittelsystem
