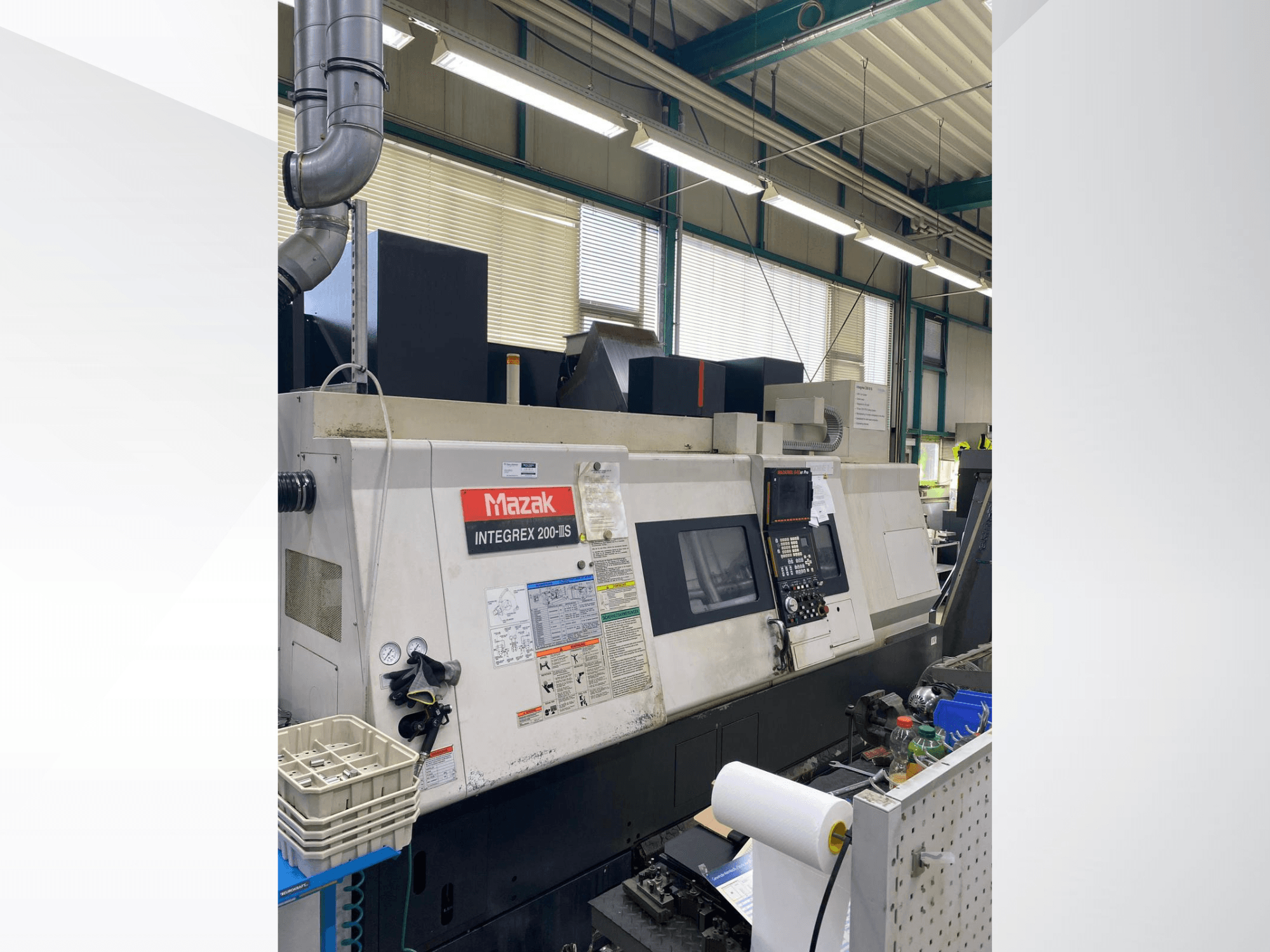

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Max. Schwenkdurchmesser: 660 mm

- Max. Drehdurchmesser: 660 mm

- Max. Drehdurchmesser über Schlitten: 500 – 660 mm

- Max. Stangendurchmesser: 51 mm

- Max. Werkstückgewicht (inkl. Spannfutter) – Werkstück im Spannfutter: 100 kg

- Max. Werkstückgewicht (inkl. Spannfutter) – Werkstück auf der Welle: 150 kg

- Drehzahlbereich der Hauptspindel (stufenlos): 35 – 5.000 U/min

- Antriebsleistung der Hauptspindel (30-Minuten-Nennleistung / 100 % Dauerbetrieb): 22 kW / 15 kW

- Max. Drehmoment der Hauptspindel: 349 Nm

- Hauptspindelspitzenmaß: A2-6"

- Bohrung der Hauptspindel: Durchmesser 76 mm

- Durchmesser des Hauptspindel-Spannfutters: 210 mm

- Indexierung der Hauptspindel (C-Achse): 0,0001°

- Antriebsleistung der zweiten Spindel (30-Minuten-Nennleistung / 100 % Dauerbetrieb): 18,5 kW / 15 kW

- Drehzahlbereich der Nebenspindel: 35 – 5.000 U/min

- Max. Drehmoment der Zweitspindel: 326 Nm

- Indexierung der Nebenspindel (C-Achse): 0,0001°

- Spannfutterdurchmesser der zweiten Spindel: 210 mm

- Werkzeugrevolver-Ausführung: Einspindel-Revolver für stationäre oder angetriebene Werkzeuge

- Antriebsleistung für angetriebene Werkzeuge (IPM-Motor) (20 % Einschaltdauer): 15 kW

- Max. Drehmoment der angetriebenen Werkzeuge: 120 Nm

- Drehzahlbereich der angetriebenen Werkzeuge: 15 – 12.000 U/min

- Werkzeugaufnahme: MAZAK KM 63-Schnellwechselsystem (für stationäre Werkzeuge)

- Werkzeugmagazintyp: Trommelmagazin

- Kapazität des Werkzeugmagazins: 80 Plätze (ausgelegt für stationäre und angetriebene Werkzeuge)

- Werkzeuggewicht: max. 10 kg

- Werkzeugdurchmesser: max. 90 mm

- Werkzeugdurchmesser (mit freien benachbarten Plätzen): max. 125 mm

- Werkzeuglänge: max. 300 mm

- Werkzeugwechselzeit (Werkzeug-zu-Werkzeug, Schritt 1): ca. 1,3 s

- Verfahrweg Y-Achse: +/- 80 mm

- Verfahrweg W-Achse: 1050 mm

- Schwenkbereich der B-Achse: -30° bis +195°

- Eilganggeschwindigkeit X-Achse: 38 m/min

- Eilganggeschwindigkeit Y-Achse: 26 m/min

- Eilganggeschwindigkeit Z-Achse: 38 m/min

- Eilganggeschwindigkeit W-Achse: 30 m/min

- Eilganggeschwindigkeit C-Achse: 400 U/min

- Vorschubbereich X-Achse: 0 – 8.000 mm/min

- Vorschubbereich Z-Achse: 0 – 8.000 mm/min

- Vorschubbereich Y-Achse: 0 – 8.000 mm/min

- Fassungsvermögen des Kühlmitteltanks: 220 l

- Förderleistung der Pumpe: ca. 20 l/min

- Pumpendruck: ca. 5 bar

- Leistung der Pumpe: 635 W

- Anschlussleistung: 61,4 kVA

- Betriebsspannung: 400 V / 50 Hz

- Pneumatikdruck: 5 bar, 500 l/min

- Gesamtbetriebsstunden: 3.520 Stunden (Stand: 04.05.2026)

- Automatische Prozesszeit: 1.581 Stunden

- Automatische Schneidezeit: 1.267 Stunden

- Reine Schneidezeit: 905 Stunden

- Betriebszeit: 615 Stunden

- Standardzubehör / Zusatzausstattung:

- B-Achse (0,0001°-Positionierachse)

- C-Achse (0,0001°)

- Y-Achse

- Spindelausrichtung an der zweiten Spindel

- Synchronisation von Haupt- und Zweitspindel

- Hydraulisches 3-Backen-Spannfutter, Durchmesser 210 mm, Typ KITAGAWA B-208, inklusive 1 Satz Weichbacken (Hauptspindel)

- Hydraulisches 3-Backen-Spannfutter, Durchmesser 210 mm, Typ KITAGAWA B-208, inklusive 1 Satz Weichbacken (Zweitspindel)

- Doppelter Fußschalter zum Öffnen/Schließen der Spannfutter für Haupt- und zweite Spindel

- Rückmeldung des Spannfutterzustands (offen/geschlossen) für Haupt- und Zweitspindel

- Luftblasvorrichtung am Spannfutter (Zweitspindel)

- Werkzeugsetzer (Tool Eye)

- Verriegelung der Fronttür

- Komplettes Kühlmittelsystem

- Kühlmittel- und Späneschutz durch vollständig geschlossenen Arbeitsbereich

- Arbeitsbereichsbeleuchtung

- Spänefördersystem (Mayfran ConSep-Einheit sichtbar)
