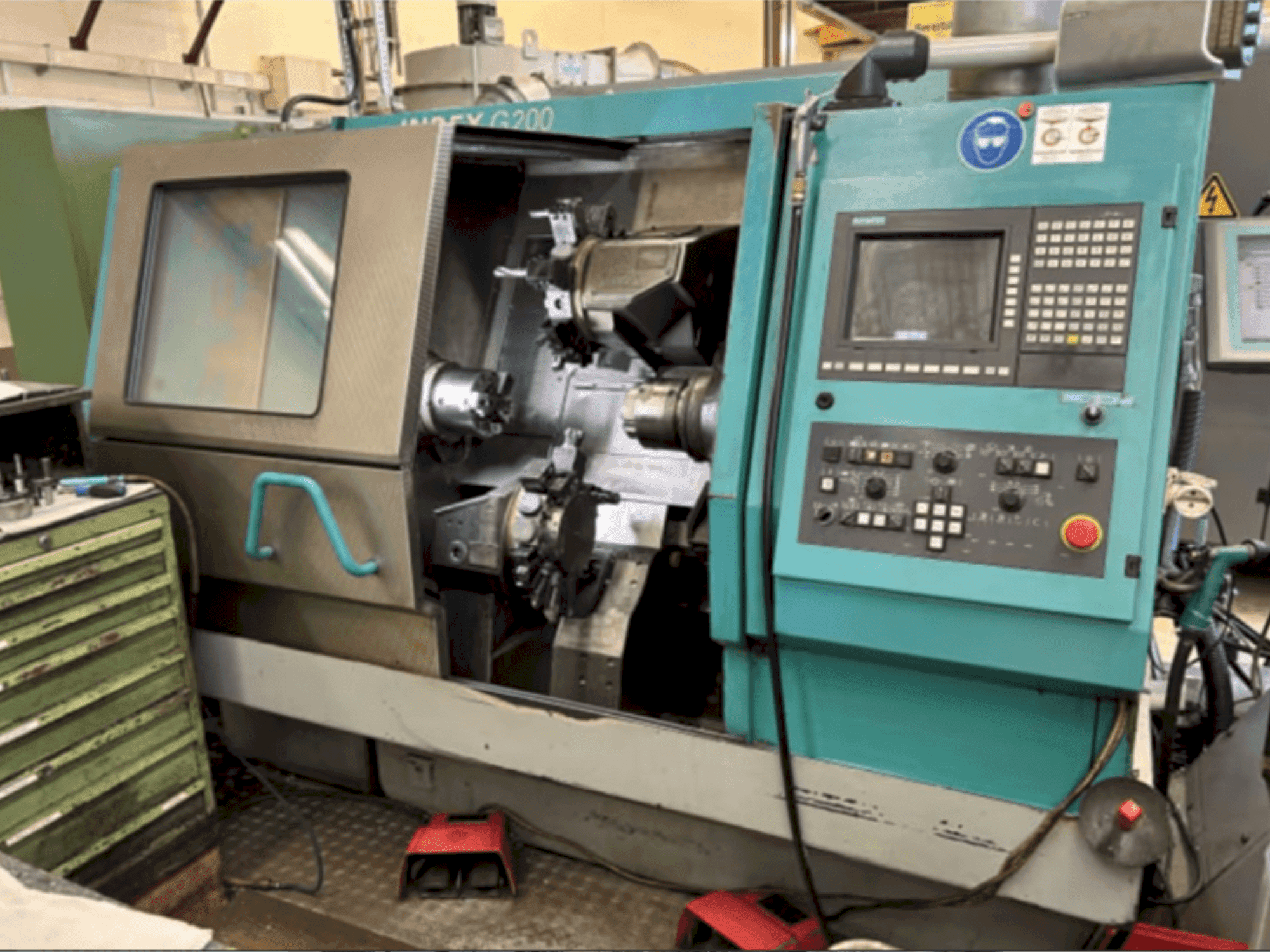

Index - G200 CDE-TUR-IND-2000-00003

Zusätzliche Ausrüstung

• - Synchronvorrichtung für die Gegenspindelbearbeitung
• - Werkzeugträger 3 für Synchronspindel (Rückseitenbearbeitung)
• - Zusätzliche Frässpindel
• - Vorrichtung zum Gewindedrehen und Mehrkantdrehen
• - Greiferloser Werkzeugwechsler (6 Werkzeuge, HKS-50 B, KM40)
• - Werkstückhandhabung WHU100

Zusätzliche Informationen

Maschinenvorteile

• Technische Maschinenvorteile:
  • - Platzbedarf (ohne materialführung): 3580 x 3108 mm
  • - Steuergerät: auflösung: 0. 001 mm (eingang/ausgang/korrektur)
  • - Umfassender bewegungsbereich mit mehrachsenkonfiguration
  • - Hohe präzision mit 0,001 mm auflösung in der numerischen steuerung
  • - Vielseitige erweiterungsstufen und zusatzgeräte für mehr funktionalität

Zusätzliche Informationen

• - Bewegung Querschlitten 1 (oben) - XYZB-Achsen: X-Achse: Schlittenweg 155 mm, Vorschubkraft 5000 N, Eilgang 20 m/min, Auflösung 0,0005 mm Y-Achse: Schlittenweg 120 mm, Vorschubkraft 10000 N, Eilgang 7,5 m/min, Auflösung 0,0005 mm Z-Achse: Schlittenweg 590 mm, Vorschubkraft 5000 N, Eilgang 30 m/min, Auflösung 0,001 mm B-Achse (rotierend): 360°-Schwenkbereich, Winkelschritte 5° (mit Arretierung), Auflösung 0,001° (mit Klemmung), Schaltzeit für 180°: 1 s Kreuzschlitten 2 (unten) - XZ-Achsen: X-Achse: Schlittenweg 105 mm, Vorschubkraft 5000 N, Eilgang 20 m/min, Auflösung 0,0005 mm Z-Achse: Schlittenweg 307 mm, Vorschubkraft 5000 N, Eilgang 30 m/min, Auflösung 0,001 mm Revolver Revolver rechts: X-Achse: Schlittenweg 120 mm Z-Achse: Stößelweg 400 mm Reitstock Achsabstand: 400 mm Druckkraft (max): 5500 N Antrieb: Hydraulisch oder elektrisch Medien: Stromanschluss: 400 V, 50/60 Hz Angeschlossene Last: 20-45 kVA Stromaufnahme: 35-80 A Hydraulisches System: Fördermenge: 18 l/min Systemdruck: 90 bar Füllmenge: 70 Liter Kühlschmierstoff-System: Pumpenleistung (umschaltbar): 20 l/min bei 18 bar / 50 l/min bei 3 bar / 60 l/min bei 5-7 bar Füllmenge: Ca. 230 Liter Späneförderer: Scharnierband oder Kratzer Werkstückhalter: Hauptspindel: DB5 Innenaufnahme / D140 Außenaufnahme, optional Kurzkegel Gegenspindel: D140 Außenaufnahme (nur Zugspannung für Spannzange und Spannfutter zulässig) Daten der 1. Spindel (Haupt-/Gegenspindel): Spindelspiel (Spannzangenspannung): Varianten: 30 mm / 42 mm / 60 mm / 65 mm Spindel-Ø im vorderen Lager: 75 mm (mit 30 mm Spiel) / 85 mm (42 mm) / 100 mm (60+65 mm) Drehzahl (max): 7500 U/min (30 mm) / 6300 U/min (42 mm) / 5000 U/min (60 mm) Spindelnase: ISO 702/1 (Größe 4 oder 5) Spandurchmesser (Werkstück-Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Drehmoment (Md max 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Leistung (P max 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
