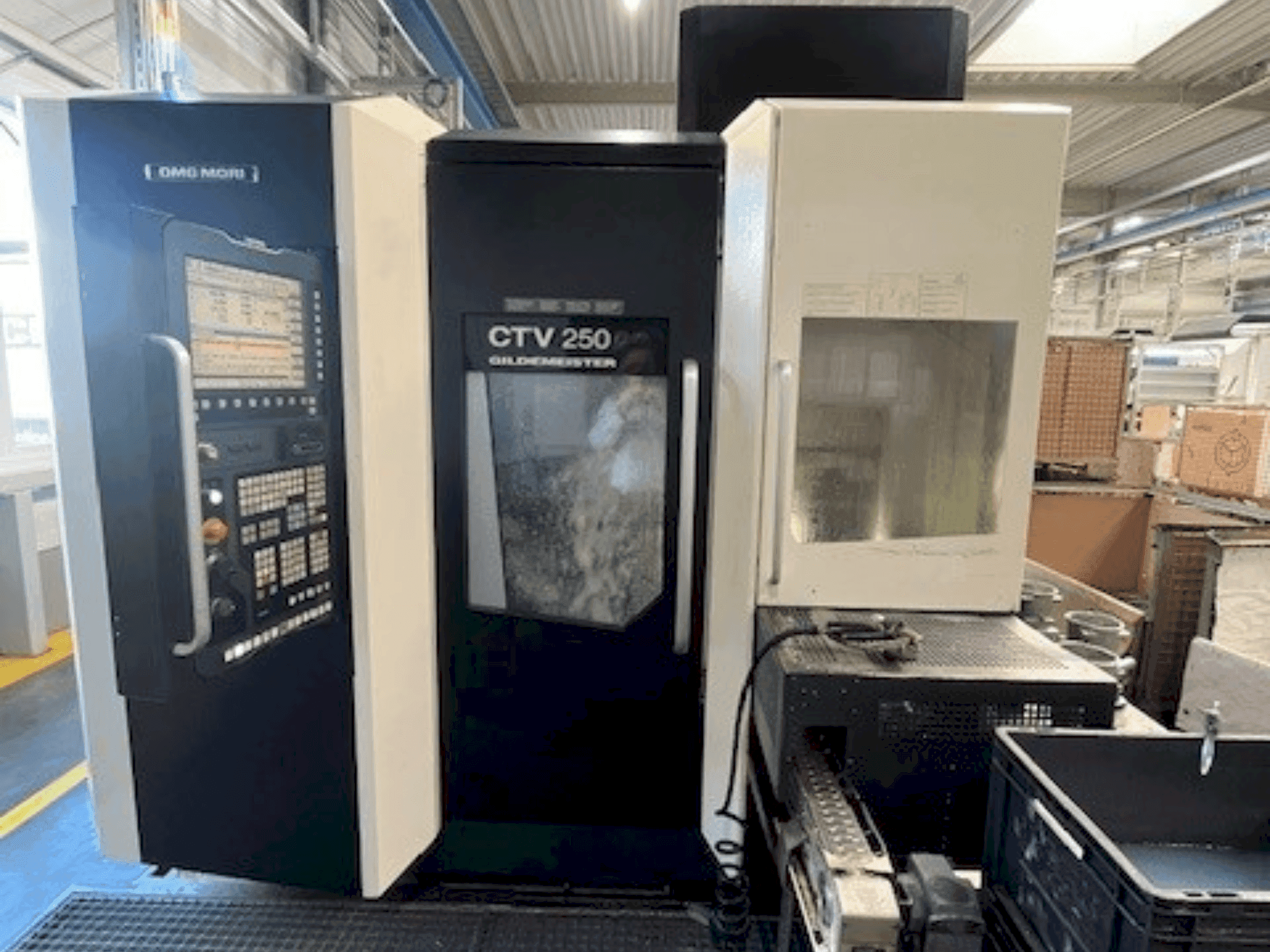

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Zusätzliche Ausstattung

• Shopturn-Option

Vorteile der Maschine

Technische Vorteile der Maschine

• Verfügbarkeit ab 01/07/2025

• Gewicht: 6000kg

• 40 kVA

• 58 A In max

• 63 A

• 400 V

• 50 Hz

• Steuerung: Siemens Sinumerik 840D Slimline

• Hauptantrieb: AC-Hauptantrieb 25 / 32 kW

• Einschaltdauer: 100% / 40% ED

• Spindeldrehzahl: 5000 U/min

• Drehmoment: 280 / 360 Nm

• Spannzylinder hohl

• 12-Positionen-Revolver mit Werkzeughalter

• Revolverdurchmesser: 340 mm

• Scharnierband-Späneförderer

• 4-farbige Status-Signalleuchte

• Luftgebläse durch die Hauptspindel

• C-Achse mit angetriebenem Werkzeugsystem für Revolver UDI 40

• Antrieb für alle Werkzeugstationen

• Verfahrweg Y-Achse +90 / -65 mm

• Linearführungssystem

• Kugelrollspindel

• AC-Servomotor mit integriertem Absolutwertgeber

• Glasmaßstab an den Führungsschienen

• Eilganggeschwindigkeit: 30 m/min

• Kühlmittelanlage 8 / 20 bar

• Fassungsvermögen des Kühlmitteltanks: 600 Liter

• Durchflussmenge der Kühlmittelpumpe: 8 bar / 20 l/min

• Durchflussmenge der Hochdruckpumpe: 20 bar / 40 l/min

• Kühlmittelzufuhr über Revolverscheibe zu allen Revolverstationen

• Bandfilteranlage Filtrationsgrad: 40 µm

• Kühlmittelstandsüberwachung

• Integrierte Arbeitsraumabsaugung max. 400 m³/h

• Werkstücktaster Renishaw LP2DD

• Taster an der Be- und Entladestation installiert

• Taststift mit pneumatisch betätigter Klappe und elektrischer Steuerung

• Messgenauigkeit: 10 µm

• Funktionsplatte für Zusatzwerkzeuge

• Maschinenschrank-Temperaturregelung max. 40°C

• Schaltschrankkühlgerät bis 40°C

• Hydrauliköl-Kühler

• Ferndiagnoseunterstützung über Internet

• Arbeitsraumspülung mit 3 Spülverschraubungen

• Zwei separat schaltbare Ventile mit 8 bar Druck

• Werkstückauslaufband für Teiletransportsystem SRA 160

• Werkstückdurchmesser: 100 mm

• Kontinuierliches Werkstücktransportsystem SRA 160 in Schleppkettenausführung

• Speicherkapazität: 30 Werkstücke Durchmesser 30-70 mm max 7 kg

• Speicherkapazität: 18 Werkstücke Durchmesser 30-100 mm max 15 kg

• Maximale Werkstückhöhe: 160 mm

• Maximales Gesamtwerkstückgewicht: 320 kg inklusive Paletten

• Beladehöhe ca. 800 mm

• Kettenförderband mit Transportprismen

• Schleppkettenbewegung durch NC-Achse gesteuert

• Satz von Schlepprahmen

• Werkstückdurchmesser minimal 30 mm maximal 160 mm

• Lichtschranke für Werkstücktransportsystem Aufnahmestation

• Niederhalter für Palettenbeladung SRA 160

• Roboterschnittstelle Profinet

• Elektrische Schnittstelle für 6-Achs-Roboter über Profinet

• Kraftspannfutterzentrierung und Planspannfutter

• Zwischenablage auf Funktionsplatte gelagert

• Blasluftreinigung für den inneren Werkstückbereich

• Messtaster mit Blasluft mit zwei Düsen vorne und hinten

• Spanndruckverstellung mit motorisch gesteuerten Ventilen

• Spanndruck programmierbar über NC-Programm

• Verlängerung des Späneabwurfschachtes am Späneförderer um 300 mm

• Aluminium-Bearbeitungspaket

• Modifizierte Schlammpumpe am Späneförderer

• Zwangsindexierung des Bandfilters

• Größerer Spänebehälter

• Verlängerung der Einstecksiebe vom Späneförderer

• 3D-Datenmodell des Maschinenarbeitsraumes im STEP- und IGES-Format

• Lieferung des 3D-Modells auf CD

• PLC / SPS-Quellcode inklusive Hardware-Konfiguration der Siemens-Steuerung in englischer Sprache

• Zeichnung für Ölwanne für Standard-Basismaschine

• Spindelstunden 18.071

Zusätzliche Informationen

Maschine noch unter Strom
