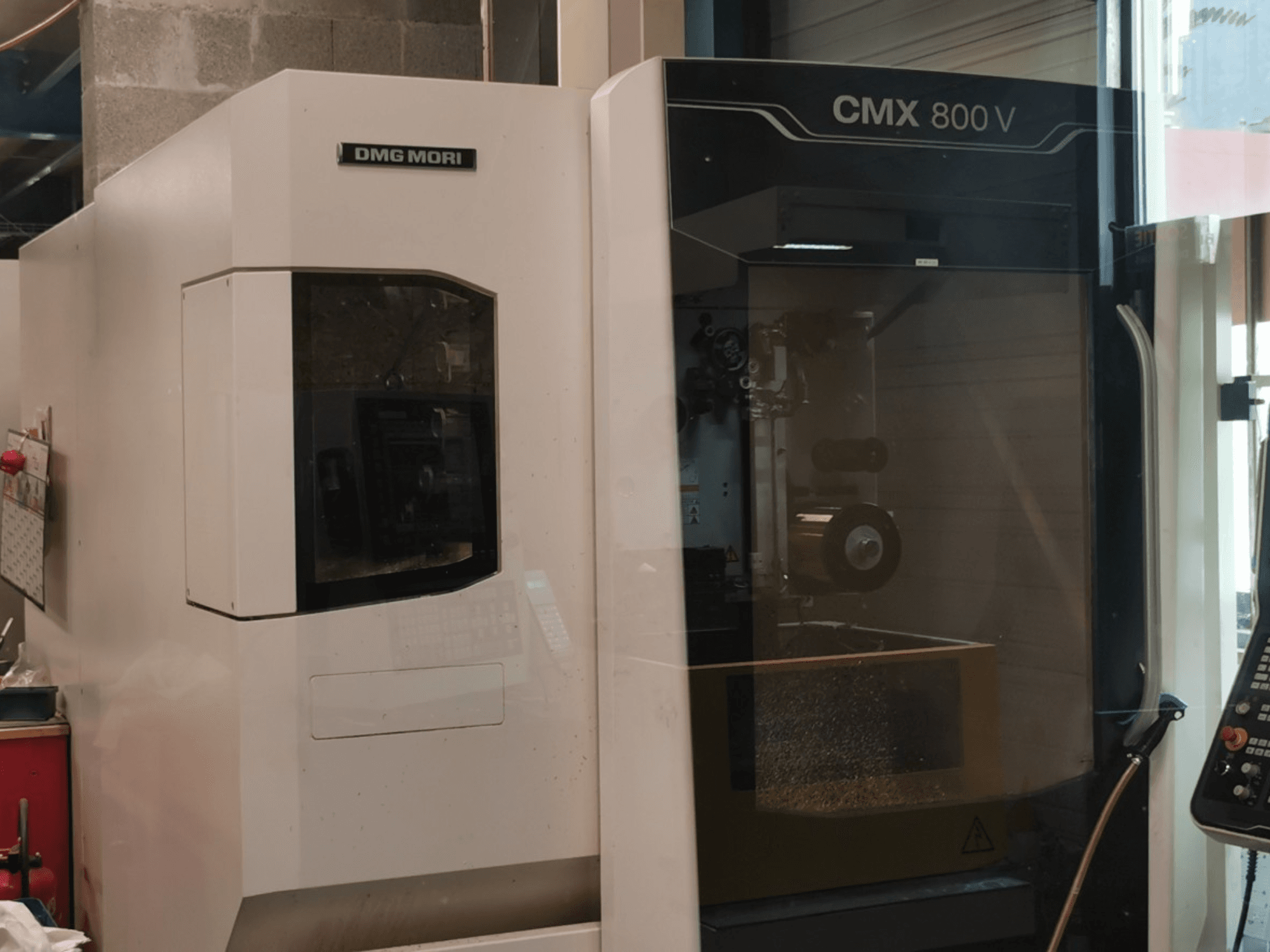

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

- CNC-Steuerung: HEIDENHAIN TNC 620 (SLIMline-Bedienfeld / MC 7420D PC & Bildschirm + TE 715D-Tastatur)

- Aufspannfläche des Tisches: 1.100 x 560 mm

- Maximale Tischbelastung (Mitte): 800 kg

- Beladehöhe des Tisches (Boden bis Oberkante): 850 mm

- T-Nuten: 4 / 18H12 (Abstand zwischen den Nuten: 100 mm; 1 Referenznut: 18H7)

- Drehzahlbereich der Spindel: 20 – 12.000 U/min

- Spindelantriebsleistung (40 % ED / 100 % ED): 13 kW / 9 kW

- Spindeldrehmoment (40 % ED / 100 % ED): 82 Nm / 54 Nm

- Werkzeugaufnahme / Schnittstelle: SK40 (DIN 69871 / DIN 69872 Form A/B Zugbolzen)

- Werkzeugspannkraft: 10 kN (SK40 / BT40)

- Werkzeugmagazinkapazität: 30 Plätze (Kettenmagazin)

- Max. Werkzeugdurchmesser (mit benachbarten Werkzeugen): 80 mm

- Max. Werkzeugdurchmesser (mit freien benachbarten Fächern): 125 mm

- Maximale Werkzeuglänge (ab Spindelspitze): 300 mm

- Maximales Werkzeuggewicht (automatischer Werkzeugwechsel): 8 kg

- Maximale Gesamtbelastung des Werkzeugmagazins: 240 kg

- Vorschubantriebe: AC-Servomotoren auf den Achsen X, Y und Z

- Eilganggeschwindigkeit (X / Y / Z): 30 / 30 / 30 m/min

- Vorschubgeschwindigkeitsbereich (X, Y, Z): bis zu 20.000 mm/min

- Positionsmessauflösung: 1 µm

- Positionierunsicherheit P (VDI/DGQ 3441): 6 µm

- Späneabfuhr: Integriertes Schabband (220 l Kühlmitteltank, Pumpe mit 20 l/min bei 5 bar)

- Externe Kühlmittel- und Luftzufuhr: Externe, einstellbare Kühlmitteldüsen und Blasluft (M25)

- Interne Reinigung: Spülpistole für den Arbeitsbereich (pistolet de rinçage)

- Manuelle Achsbewegung: Elektronisches Handrad (HR 510FS)

- Zugriff / Sicherheitsfreigabe: Elektronischer Moduswähler DMG MORI SMARTkey

- Scheinleistung: 32 kVA

- Nennversorgungsspannung: 400 V AC ±10 % (3/N/PE)

- Netzfrequenz: 50/60 Hz

- Steuerspannung: 230 V AC / 24 V DC

- Volllaststrom (In max): 52 A

- Hauptsicherung: 63 A

- Kurzschluss-Ausschaltvermögen (Ics): 0,63 kA

- Grundgewicht der Maschine: ca. 5.400 kg

- Gewicht des Späneförderers: 500 kg
