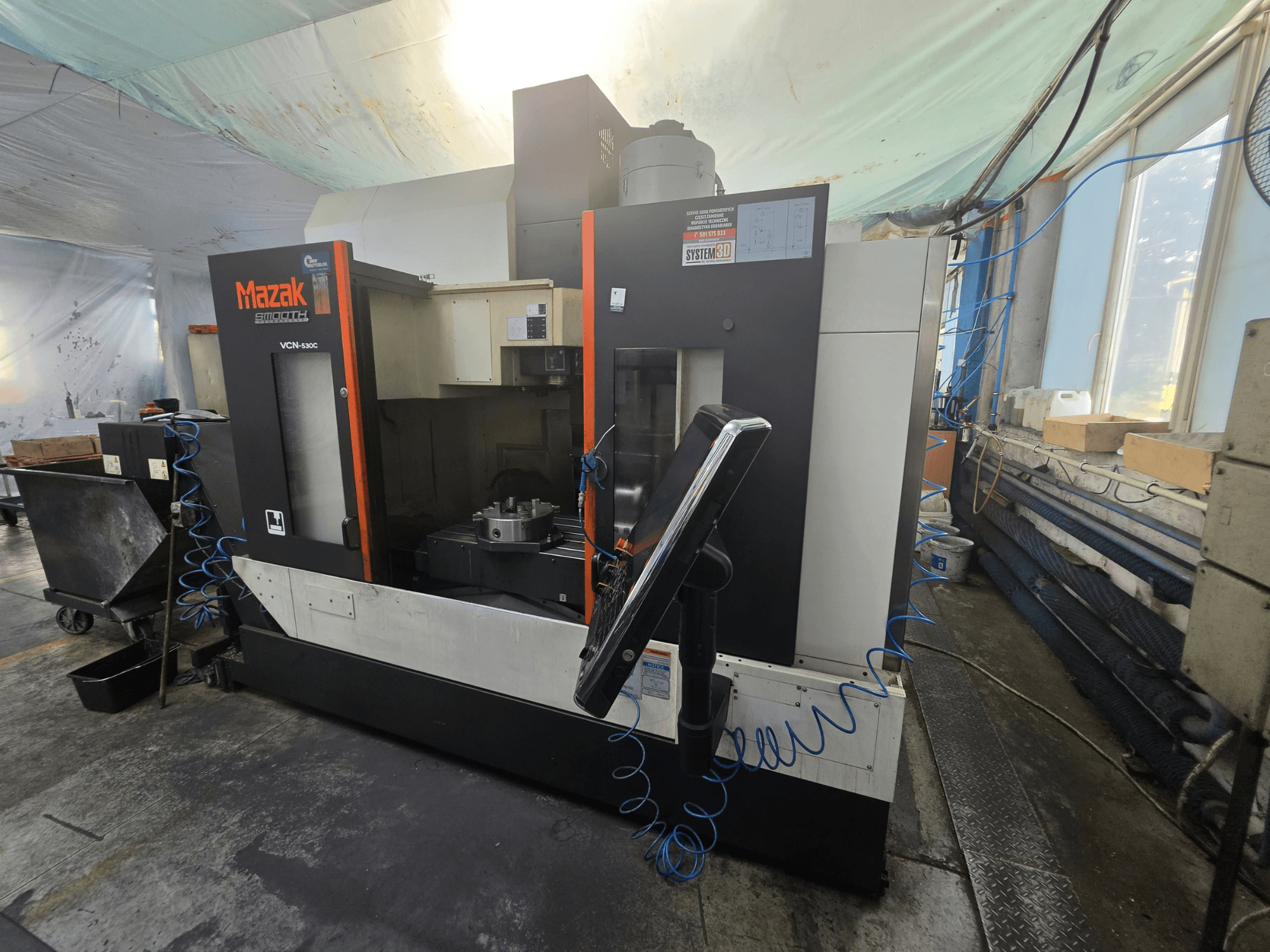

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Betriebsstundenzähler (nur Schneiden): 11.917 h

• Achsverfahrwege (Standard VCN 530C):

  • Abstand zwischen Tischoberfläche und Spindelspitze: 150–660 mm

  • Abstand von der Säule zur Spindelmitte: 586 mm

• Arbeitsbereich / Kapazitäten:

  • Max. Werkstücklänge: 1.300 mm

  • Max. Werkstückbreite: 550 mm

  • Max. Werkstückhöhe: 570 mm

  • Max. Werkstückgewicht: 1.200 kg

• Arbeitstisch:

  • Tischgröße: 1.300 × 550 mm

  • T-Nuten: 5; Breite 18 mm; Teilung 100 mm

  • Hinweis: Die Tischbelastbarkeit entspricht nicht der Belastbarkeit des Drehtisches

• Spindel:

  • Motorleistung: 18,5 / 11 / 7,5 kW (betriebsabhängig)

• Werkzeugausstattung / Werkzeugwechselsystem:

  • Max. Werkzeuglänge: 350 mm

  • Max. Werkzeugdurchmesser: 80 mm (125 mm, wenn benachbarte Fächer leer sind)

  • Werkzeugwechsel: 1,3 s

• Vorschubgeschwindigkeiten:

  • Eilgang X/Y/Z: 42 m/min

  • Schnittvorschub: 1–42.000 mm/min

• Technische Daten / Abmessungen:

  • Kühlmittelbehälter-Fassungsvermögen: 250 l

  • Stellfläche (ca.): 2.880 × 3.102 mm

  • Maschinenhöhe (ca.): 2.807 mm

• Im Lieferumfang enthaltene Maschinenausstattung (PD081-Produktionspaket):

  • Luftblasvorrichtung für Werkstücke

  • Hochdruck-Kühlmittelzufuhr durch die Spindel

  • Kühlmittelspülung der Maschinenabdeckungen

  • Synchrones Gewindeschneiden

  • CNC-Speicher: maximale Programmgröße 8 MB

  • G00-Steigung Konstante Optimierung der Eilgänge

Zusatzausstattung

• Vierte Achse:

  • Tsudakoma NC-Drehtisch, Modell RNE-200L (Japan), mit 250 mm Aufspannplatte

  • Vorbereitung für die vierte Achse an der Maschine

• Späneabfuhr:

  • Crowther-Spaltband-Späneförderer auf der linken Seite

  • Vorbereitung für einen Späneförderer auf der linken Seite

• Abtastung:

  • Renishaw OMP60 Werkstücktaster

  • Vorbereitung für den OMP60 an der Maschine

• Absaugung:

  • Filtermist FX6002 Ölnebelabsaugung

• Sonstiges:

  • Werkstückspannsystem

  • Pneumatisch betriebene Kühlmittel-Spülpistole
