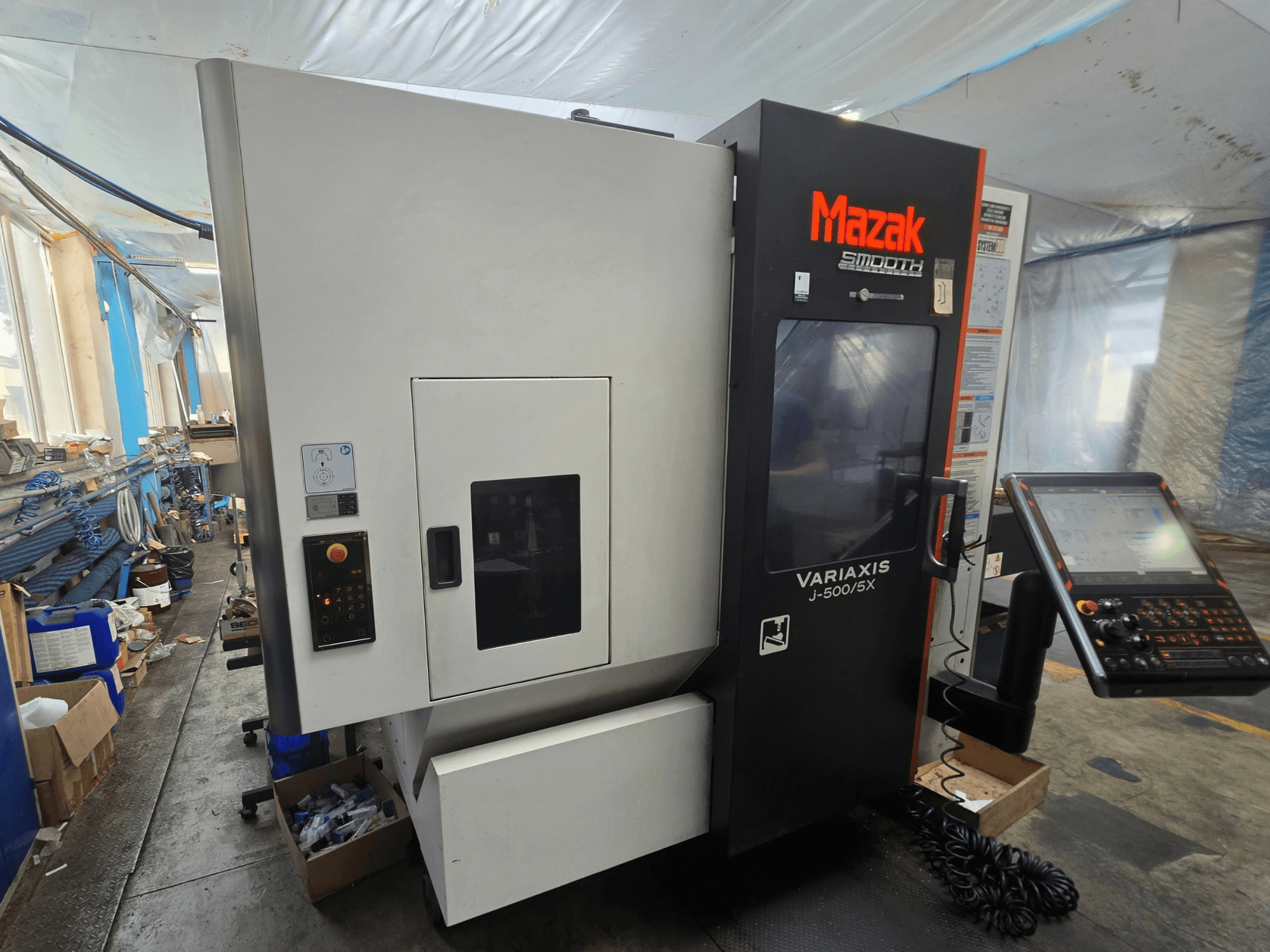

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Schnittzeit („nur Schnitt“): 14.396 h 54 min

• Leistungsdaten und Verfahrwege

  • Max. Werkstückdurchmesser: 500 mm; Höhe: 350 mm

  • Neigung der A-Achse: -120° bis +30°; Drehung der C-Achse: ±360°

  • Indexierungsschritt A/C-Achse: 0,0001°

  • Eilgang X/Y/Z: 30.000 mm/min

  • Max. Schnittvorschub X/Y/Z: 30.000 mm/min

  • Indexierzeit der A-Achse: 0,6 s pro 90°

  • Indexierzeit der C-Achse: 0,55 s pro 90° / 1,05 s pro 180°

  • Führungsbahnen: Linearrollenführungen

• Tisch und Freiräume

  • Schwenk-/Drehtisch mit A- und C-Achse

  • Tischgröße: 500 × 400 mm

  • T-Nut-Tisch (gemäß der endgültigen Konfiguration)

  • Abstand von der Spindelspitze zur Tischoberfläche bei waagerechtem Tisch: 50–560 mm

  • Abstand von der Spindelspitze zum Tisch bei vertikalem Tisch: 40–550 mm

• Spindel

  • Spindelkühlung; Spindelkühlöltank: 16 l

  • Programmierbare Spindelausrichtung in 1°-Schritten

• Werkzeugwechsler und Magazin

  • ATC mit Rückholfunktion; digitale Magazinanzeige; externes Magazinbedienfeld

  • Werkzeugauswahl: feste Magazinadressen mit automatischer Auswahl des kürzesten Weges

  • Max. Werkzeuglänge: 300 mm

  • Max. Werkzeugdurchmesser bei benachbarten Werkzeugen: 90 mm; bei leeren Nachbarfächern: 130 mm

  • Span-zu-Span-Zeit: 6,20 s

• Messen und Prüfen

  • Automatische Werkzeuglängenmessung und Werkzeugbrucherkennung

  • Automatische Werkzeuglängenmessung mit G37

  • Absolutes Positioniersystem

  • MAZA-CHECK-System

  • Vorbereitung für den Werkstücktaster RMP600

• Kühlmittel- und Wärmemanagement

  • Hochdruck-Kühlmittelzufuhr durch das Werkzeug (~15 kgf/cm² ≈ 14,7 bar), Durchfluss ~35 l/min

  • Kühlmitteltank: 300 L

  • Kühlmittel-Spülsystem

  • Kühlung für Kugelumlaufspindeln der X/Y/Z-Achsen

• Steuerung und Software

  • MAZATROL-Dialogprogrammierung und EIA/ISO-Programmierung; simultane 5-Achsen-Steuerung in EIA/ISO

  • G00-Steigungskonstante; Sanfter Neustart; Geneigte Bearbeitungsebene; Inverser Vorschub

  • Erweiterte Werkstückversätze: 300 Paare; Variable Makros: 600 Variablen

  • Programmierung in Polarkoordinaten; Tornado-Bearbeitungszyklus

  • Hochgeschwindigkeitsbearbeitung und Glättung; Geometrische Kompensation für Drehachsen

  • Nahtlose Eckensteuerung; variable Beschleunigungssteuerung

  • Schnittstellen: USB, LAN, SD-Speicherkarte

• Sicherheit, Einhausung, Konformität

  • Vollständige Einhausung des Arbeitsbereichs mit oberer Abdeckung

  • Verriegelte Bedienertür; Arbeitsbereichsbeleuchtung

  • Intelligent Safety Shield (ISS)

  • CE-Kennzeichnung

• Automatisierung/Bedienhilfen

  • Automatisches Ein- und Ausschalten der Maschine sowie Aufwärmphase

Zusatzausstattung

• Rechts angeschlagener Riemen-Späneförderer für die Stahlbearbeitung

• Netztransformator für den europäischen Markt

• Maschinen-Montagesatz

• Polnische Bedienungsanleitungen und Sicherheitsaufkleber
