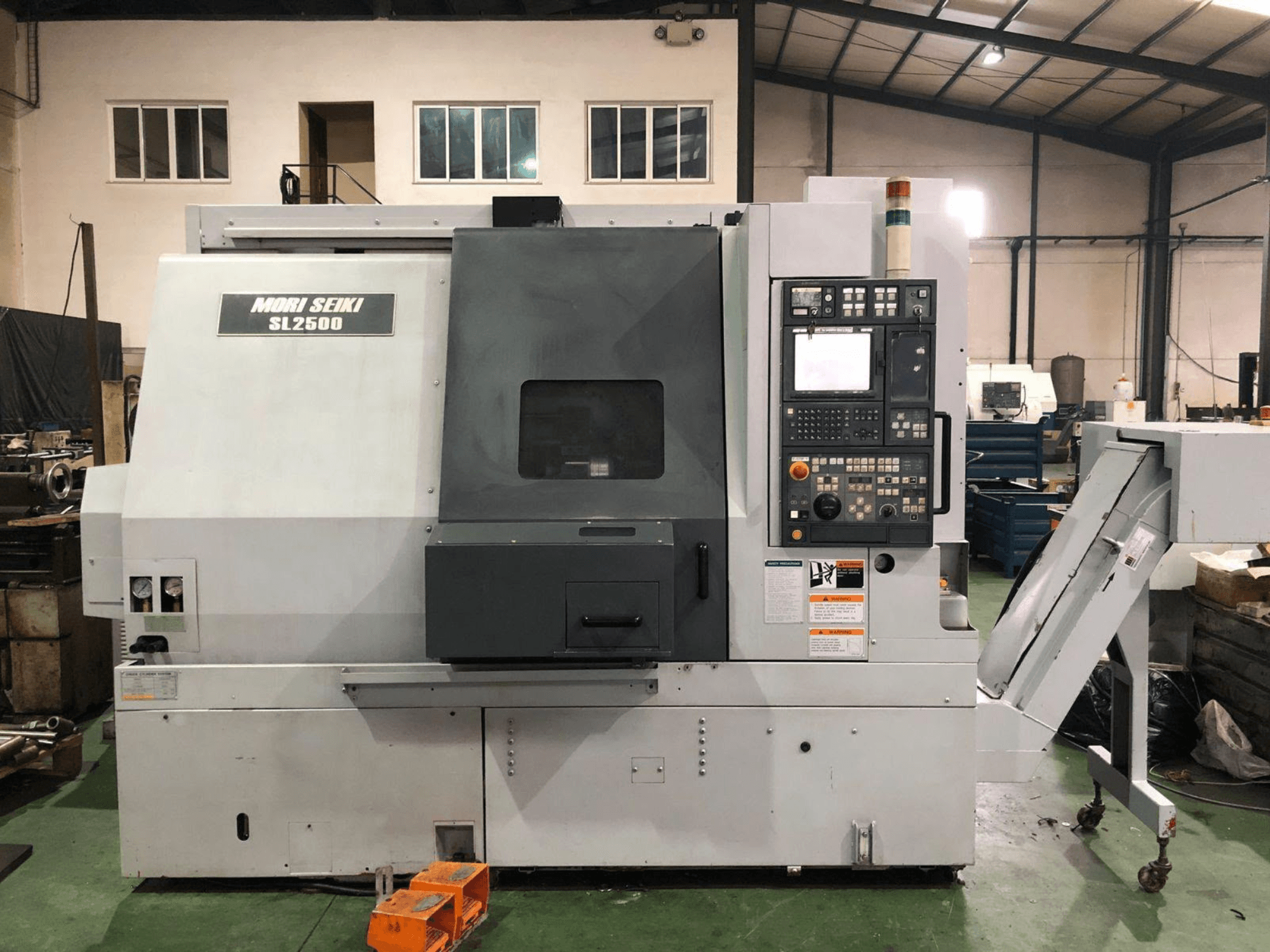

DMG Mori Seiki - SL 2500 YES-TUR-DMG-2005-00001

• Kapazität und Arbeitsbereich:

  • Max. Schwenkniedermaß: 755 mm

  • Max. Bearbeitungsdurchmesser: 390 mm

  • Max. Bearbeitungslänge: 655 mm

  • Stangendurchlass: 75 mm

  • Eilgang: 18 m/min (X) / 24 m/min (Z)

  • Führungsbahnen: Kastenschienen auf allen Achsen

• Hauptspindel und Spindelstock:

  • Spindeldrehmoment: 640 Nm

  • Spindelnase: A2-8

  • Spannfutter: 250 mm Kitagawa B-210 (metrisch)

  • Kühlung: Daikin-Spindelölkühler

• Revolver und angetriebene Werkzeuge:

  • 12-Stationen-Revolver (alle Stationen motorisiert)

  • Revolver-Indexierzeit: 0,2 s

  • Drehzahl des angetriebenen Werkzeugs: 4.000 U/min

  • Motor für angetriebene Werkzeuge: 5,5 kW

  • Werkzeugsystem: Sandvik Capto-Schnellwechselsystem (im Wert von 22.000–24.000 €)

• Reitstock und Achsen:

  • Achsenkonfiguration: 4-Achsen (X, Z, Y, C)

  • Reitstock: Programmierbarer hydraulischer Reitstock

  • Reitstockkonus: MT5-Morsekonus

• Steuerung, Software und Messtechnik:

  • 3D-Grafiksimulation über firmeneigene CAM-Software

  • Überprüfung der Zykluszeit

  • Automatische Belastungssteuerung und Werkzeugverschleißüberwachung

  • Werkzeugvermessung: Automatischer Renishaw-Werkzeugvoreinstellarm

  • Anschlussmöglichkeiten: USB, PCMCIA, RS-232

Zusatzausstattung

• Schnittstelle für Stangenlader (Maschine vorbereitet)

• Schnittstelle für hydraulische Autoblok-Lünette (einbaufertig)

• Automatischer Werkstückauffangbehälter

• Seitlicher Späneförderer mit Scharnier

• Große Auswahl an statischen und angetriebenen Werkzeughaltern

• Doppeltes Fußpedal (Bedienung von Hauptspannfutter und Reitstock)

• Transformator

• Vollständige Dokumentation: Stückliste, Schaltpläne, Programmier- und Bedienungsanleitungen
