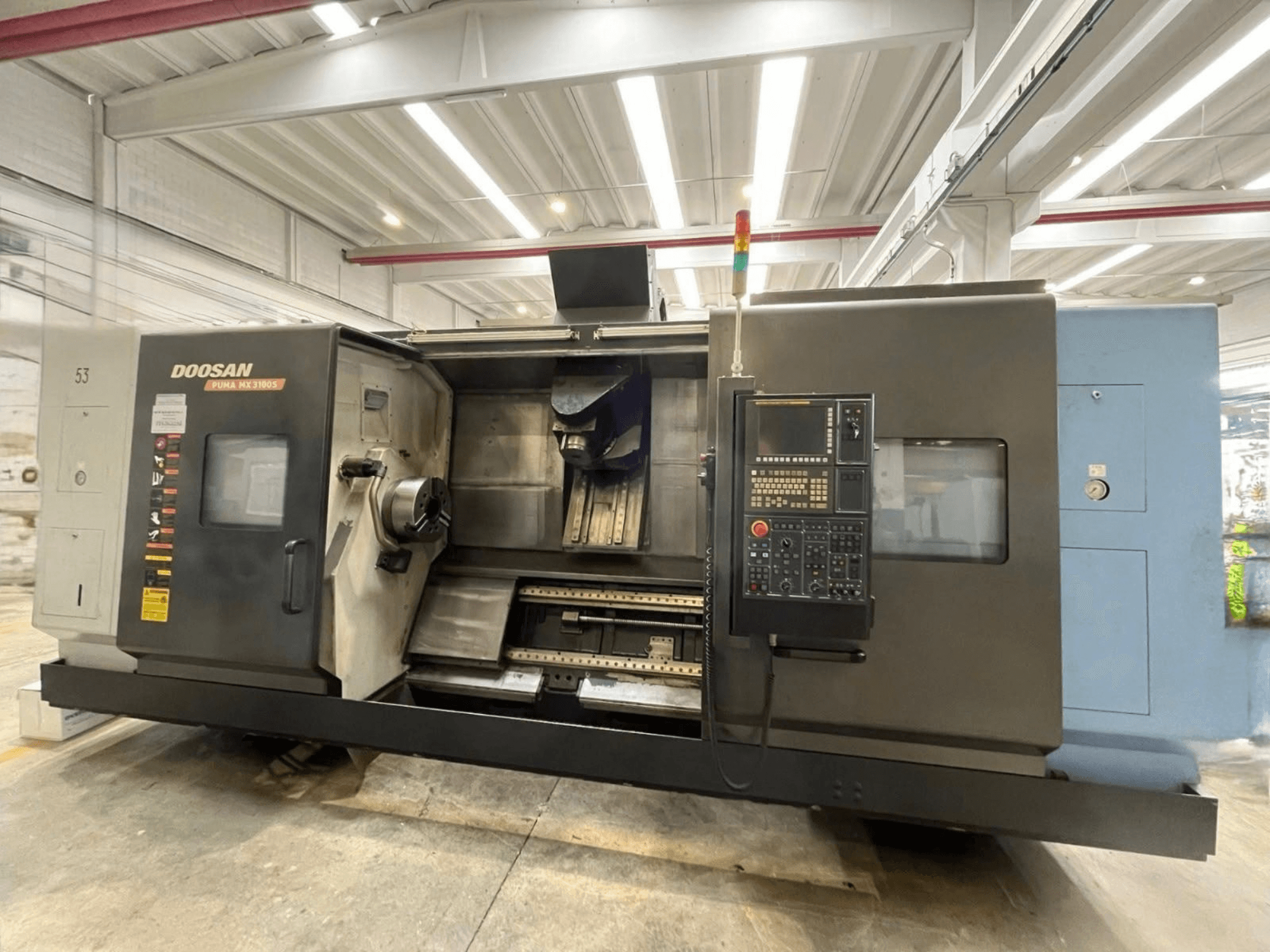

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Grundplatte: Gusseisen mit linearen Rollenführungen auf allen Achsen

Linke Spindel (Hauptspindel)

• Spindelspitze: ASA A2-11

• Spannfutter: hydraulisches 3-Backen-Spannfutter, Ø 315 mm

• Max. verfügbare Leistung ab: 238 U/min

• Maximales Drehmoment: 1.003 / 1.203 Nm

• Eingebauter Spindelmotor; vorderes Lager Ø 160 mm

• Spindelbohrung: 115 mm; Innendurchmesser des Zugsrohrs: 103 mm

• C1-Positionierung: stufenlos/interpoliert, Auflösung 0,001°, hydraulische Spindelverriegelung

Rechte Spindel (Nebenachse)

• Spindelnase: ASA A2-8

• Spannfutter: hydraulisches 3-Backen-Spannfutter, Ø 254 mm

• Drehzahl: 40–4.000 U/min

• Motorleistung (niedriger/hoher elektronischer Bereich): 15/22 kW | 22/26 kW

• Maximale verfügbare Leistung ab: 450 U/min

• Maximales Drehmoment: 398 / 539 / 700 Nm

• Integrierter Spindelmotor; vorderes Lager Ø 130 mm

• Spindelbohrung: 86 mm; Innendurchmesser des Zugrohrs: 77 mm

• C2-Positionierung: stufenlos/interpoliert, Auflösung 0,001°, hydraulische Spindelarretierung

Achsverfahrwege

• B (Drehung des oberen Revolvers): 240° (±120°)

• A (Verfahrweg der rechten Spindel): 1.550 mm

• C1/C2 (Spindeldrehung): ±360°

Eilgang / Vorschübe

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• A-Achse: 30 m/min

• Drehung der B-Achse: 42 U/min

• C1-/C2-Achsen: 400 U/min

• X1/Z1-Interpolationsvorschub: bis zu 500 mm/Umdrehung

Schwenkbarer oberer Revolver / Frässpindel

• B-Achsen-angetriebener schwenkbarer Kopf mit Roller Gear Cam (RGC)

• Bearbeitung an der linken oder rechten Spindel

• B-Achsen-Auflösung: 0,001°; bis zu 4-Achsen-Simultanbearbeitung mit FANUC 31i-A

• Mechanische Hirth-Arretierung: Kopfausrichtung 5°; Spindelausrichtung für Mehrkantwerkzeuge 30°

• Spindelschnittstelle: Capto C6 (Doppelkontakt)

• Drehzahl: 60–12.000 U/min

• Motorleistung (niedriger/hoher elektronischer Bereich): 10/15/18,5 kW | 15/18,5/22 kW

• Maximale verfügbare Leistung ab: 1.500 U/min; maximales Drehmoment: 64 / 96 / 118 Nm

• Eingebauter Motor; Luftsensor zur Bestätigung der Werkzeugspannung

• Zentrales Kühlsystem; starres Gewindeschneiden

Automatischer Werkzeugwechsler

• Typ: Standausführung, Doppelarm; bewegliches Magazin mit langem Z-Verfahrweg

• Antriebe: Servogesteuerter Werkzeugwechselarm und Drehung der Werkzeugkette

• Aufnahme: Capto C6

• Werkzeugwechselzeit: Werkzeug zu Werkzeug 1,8 s; Span zu Span 10 s

• Max. Werkzeugdurchmesser: 130 mm (benachbart leer) / 90 mm (benachbart belegt)

• Max. Werkzeuglänge: 400 mm

Bearbeitungsbereich

• Max. Schwingdurchmesser über Bett: 1.000 mm

• Max. Schwenkbereich über Schlitten: 700 mm

• Max. Drehdurchmesser ab Spannfutter: 670 mm (Oberkopf bei 0°) / 760 mm (Oberkopf geneigt)

• Max. Drehlänge zwischen den Spitzen: 1.500 mm

• Max. Abstand zwischen den Spindelspitzen: 1.540 mm

• Durchgangsbohrung der Y-Achse: Ø 230 mm (±115 mm)

• Max. Stangendurchlass: links Ø 102 mm; rechts Ø 76 mm

• Maximales Gewicht des ungestützten Werkstücks: links 400 kg; rechts 220 kg

Kühlmittel und Serienausstattung

• Hochdruck-Kühlmittelzufuhr durch die obere Spindel: 12 bar

• Externes Kühlmittel zur Oberspindel: 8 bar

• Kühlmittelbehälter-Fassungsvermögen: 580 Liter

• Automatisches Schmiersystem

• Zentrales Hydrauliksystem mit hocheffizientem Kühler

• Schaltschrank mit Wärmetauscher

• Arbeitsbereichsbeleuchtung; 3-farbige Alarm-/Statusleuchte

• Montageausrüstung; CE-Konformitätserklärung

FUNCTIONEN DER FANUC 31i-A CNC

• 10,4"-Farb-LCD; erweiterte Tastatur

• Manuelle Guide-i-Dialogprogrammierung

• Kleinste programmierbare Schrittweite: linear 0,001 mm; rotatorisch 0,001°

• Elektronisches Handrad: fest installiert und tragbar

• Werkzeugkompensation: 499 Paare

• Konstante Oberflächengeschwindigkeit; starres Gewindeschneiden

• Polare/zylindrische/spiralförmige Interpolation; 3D-Koordinatenumrechnung

• FANUC Custom Macro B; Verschachtelung von Unterprogrammen auf 10 Ebenen

• Programmspeicher: 512 KB; bis zu 1.000 Programme

• Schnittstellen: RS-232C, Speicherkartensteckplatz, Ethernet

• Spindelsynchronisation zwischen linker und rechter Spindel

Zusatzausstattung

• Späneförderer: klappbar, Auswurf nach rechts
