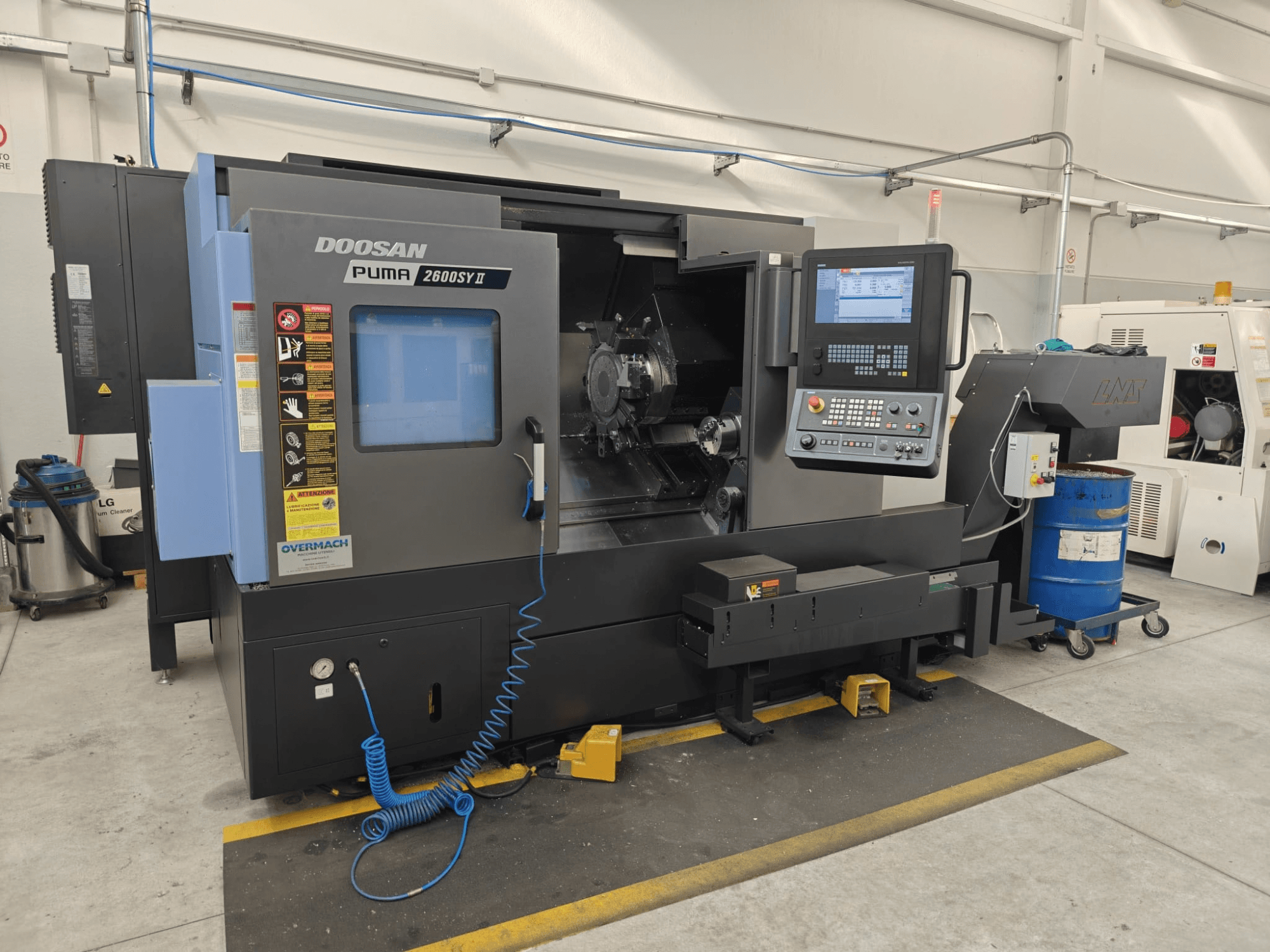

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Gesteuerte Achsen: X, Z, Y, B, C1, C2

• Schrägbett: 30°

Verfahrwege und Eilgang

• Verfahrweg der B-Achse (Subspindel): 830 mm

• C1-Achse: ±360°

• C2-Achse: ±360°

• Eilgang (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Hauptspindel

• Spindelnase: ASA A2-8

• Hydraulikspannfutter: 254 mm, 3-Backen

• Max. Drehmoment: 730 Nm

• Spindelbohrung: 91 mm

• Innendurchmesser des Zugrohrs: 82 mm

• Integrierter Spindelmotor

• Positionierauflösung C1: 0,001°

Hilfsspindel

• Spindelnase: ASA A2-5

• Hydraulisches Spannfutter: 170 mm, 3-Backen

• Drehzahlbereich: 60–6.000 U/min

• Motorleistung: 18,2 kW

• Max. Drehmoment: 220 Nm

• Spindelbohrung: 62 mm

• Innendurchmesser des Zugrohrs: 50 mm

• Eingebauter Motor

• Positionierauflösung C2: 0,001°

• Auswerferhub: 120 mm

Bearbeitungskapazität

• Max. Schwenkbereich über dem Bett: 780 mm

• Max. Schwenkbereich an der Vordertür: 680 mm

• Max. Schwenkbereich über Schlitten: 630 mm

• Max. Drehdurchmesser: 376 mm

• Max. Drehlänge zwischen den Spitzen: 760 mm

• Max. Stangendurchlass, Hauptspindel: 81 mm

• Max. Stangendurchlass, Gegenspindel: 49 mm

• Fräsbereich außerhalb der Mitte (Y-Achse): 105 mm (±52,5 mm)

• Max. Werkstückgewicht im Auslegerbetrieb: 260 kg

• Max. Werkstückgewicht bei Einsatz der Gegenspindel: 520 kg

Revolver und angetriebene Werkzeuge

• Revolvertyp: BMT-65

• Revolver-Indexierpositionen: 24

• Werkzeugstationen: 12 (alle 12 angetrieben)

• Indexierzeit: 0,15 / 0,65 Sek.

• Drehwerkzeuggröße: 25 × 25 mm

• Bohrwerkzeugkapazität: Ø 50 mm / Ø 32 mm

• Drehzahl des angetriebenen Werkzeugs: 50–5.000 U/min

• Leistung des angetriebenen Werkzeugs: 4,1 / 7,79 kW

• Max. Drehmoment des angetriebenen Werkzeugs: 79,8 Nm

• ER-32-Aufnahme: Ø 3–20 mm

• Starres Gewindeschneiden: Ja
