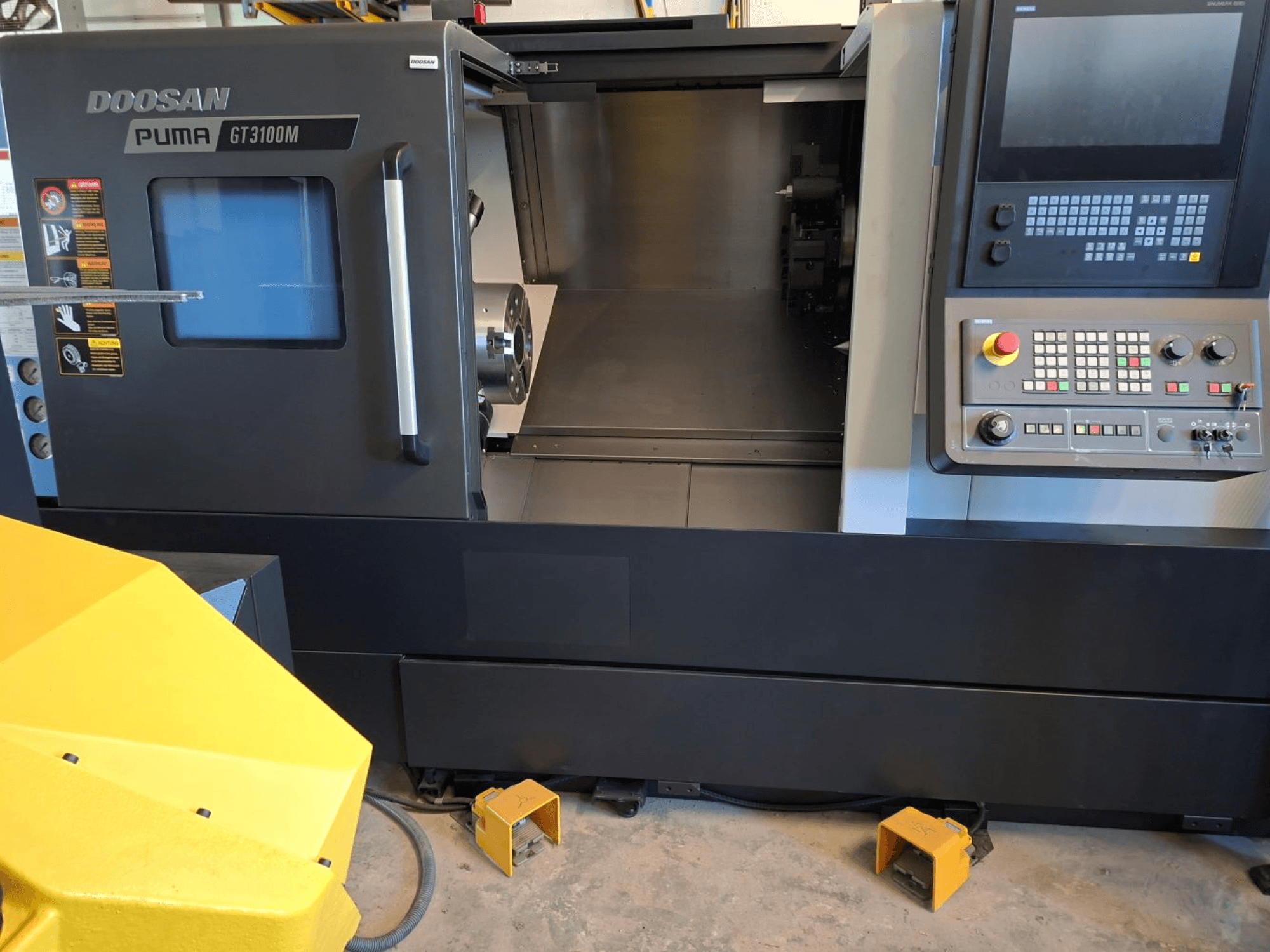

DOOSAN - Puma GT 3100 M DE-TUR-DOO-2022-00003

Siemens S828D-Steuerungs-Touchscreen mit ShopTurn-Display (15 Zoll)

3-Achsen-CNC-Horizontal-Drehmaschine mit angetriebenen Werkzeugen und Reitstock

C-Achse der Hauptspindel: 360°, Auflösung 0,001°

Drehzahl der C-Achse: 200 U/min

Drehmoment der C-Achse: ca. 1162 Nm

Schwenkdurchmesser über Bett: 720 mm

Schwenkdurchmesser über Querschlitten: 590 mm

Maximaler Drehdurchmesser: 376 mm

Maximale Drehlänge: 725 mm

Hauptspindelbohrung: 115 mm

Stangendurchlass: 103 mm

Spindelnase: ASA A2-11

Maximales Drehmoment: ca. 1112 Nm

Eilgang X-Achse: 24 m/min

Eilgang Z-Achse: 30 m/min

Vorschubkraft X-Achse: 9.465 N

Vorschubkraft Z-Achse: 17.379 N

Durchmesser des Dreiklauen-Kraftspannfutters: 305 mm mit weichen Backen

12-fach-Werkzeugrevolver mit BMT65P-Werkzeughaltern

Maximale Drehzahl des angetriebenen Werkzeugs: 5.000 U/min

Leistung des angetriebenen Werkzeugs: ca. 7,7 kW

Drehmoment des angetriebenen Werkzeugs: ca. 75 Nm

Reitstock mit Hülsendurchmesser: 100 mm

Hülsenhub: 100 mm

Hydraulisches Spannsystem mit Hohlzylinder

Monoblock-Maschinenbett aus Gusseisen, Meehanite-Bauweise

30°-Schrägbettkonstruktion

Gehärtete und geschliffene Führungsbahnen mit reibungsarmer Beschichtung

Automatische Zentralschmierung

Kühlmittelsystem: 7 bar Druck

Kühlmittelbehältervolumen: ca. 235 Liter

Hydraulikbehälter: ca. 20 Liter

Vollverkleidung mit Arbeitsbereichsbeleuchtung

Schnittstelle für Stangenvorschub

Ölabscheider

Elektronische Sicherheitskupplung für X- und Z-Achse

Elektrischer Anschluss: 400 V, 3-phasig, 50 Hz

Gesamtleistung: ca. 47 kVA

Ungenutzt (neuwertig)

OPTIONAL: HALTER LoadAssistant Universal Big 70 (Roboter)

• Greifer für Doosan Universal Big 70

• Drehstation

• Werkstückauflage

• Grundplatte 23 mm / 175 mm Big 70

• Maschinenschnittstellenbox

• (https://www.gindumac.de/produkt/halter-loadassistant-universal-big-70_DE-ROB-HAL-2022-00001)
