HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

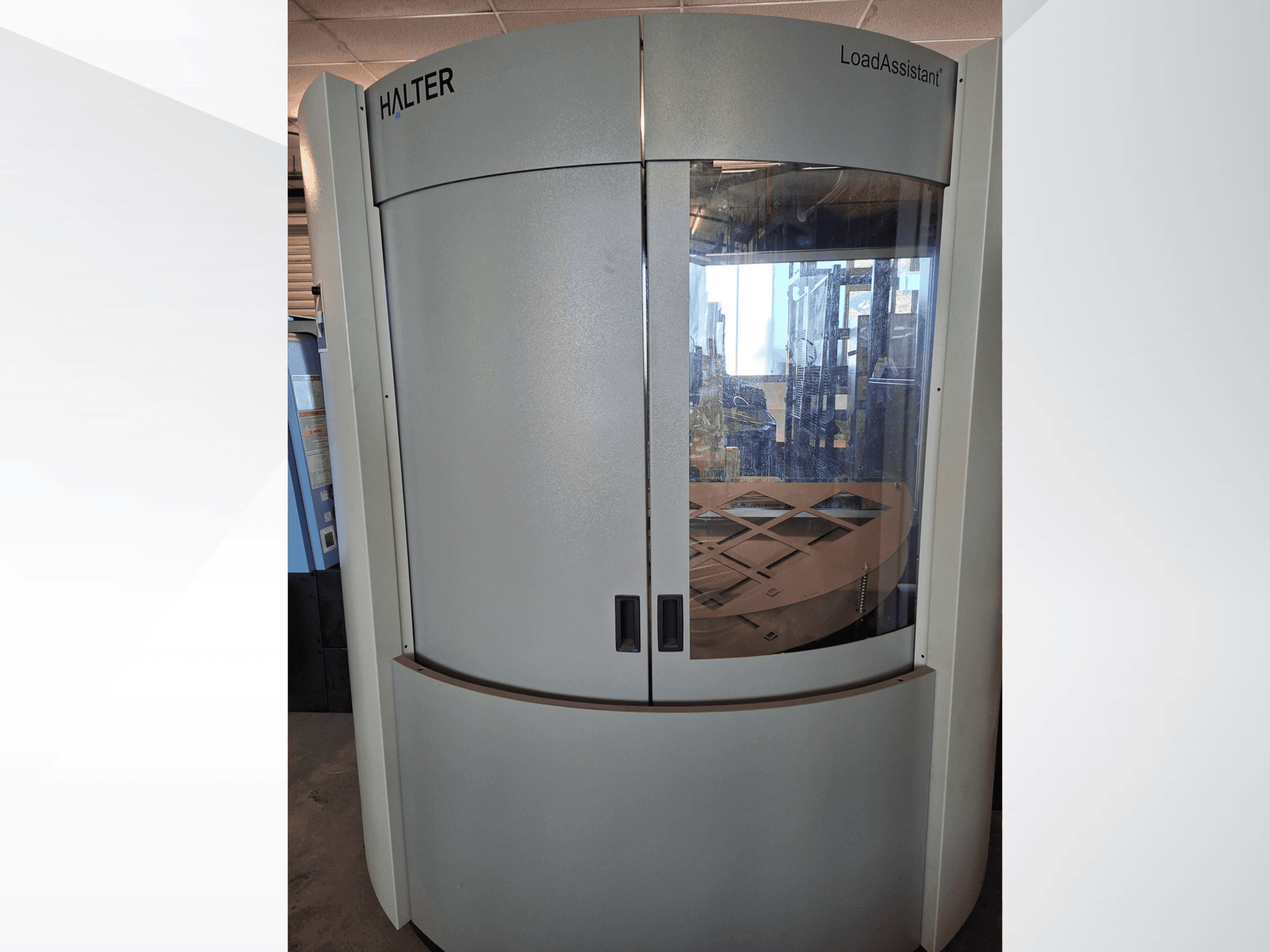

HALTER LoadAssistant Universal Big 70 (2022)

• Marke der Steuereinheit: HALTER

• Modell der Steuereinheit: SmartControl

• Touchscreen: 21 Zoll

• Programmierung: Grafisch unterstützte Programmierung (12 Schritte)

• Anzahl der CNC-Maschinen: Bis zu 4

• Roboter-Schnittstelle: Standardschnittstelle für CNC-Maschinen

• Stromversorgung: 400 V

• Maximalstrom: 16 A / 32 A

• Erforderlicher Luftdruck: 6,5 bar

• Länge: 2800 mm

• Breite: 2250 mm

• Höhe: 2900 mm

• Gewicht: 2490 kg / 2800 kg

• Drehbarer Ladetisch: Ja

• Maximale Tischbelastbarkeit: 3000 kg

Werkstückkapazität:

• Werkstückdurchmesser: 10–300 mm

• Mindestwerkstückgröße (L × B): 10 × 10 mm

• Maximale Werkstückgröße (L × B): 300 × 300 mm

• Nutzlast des Roboters: 35 kg / 70 kg

• Maximales Gesamtgewicht auf dem Ladetisch: 3000 kg

• Maximale Anzahl an Werkstücken (10–35 mm): 206

• Maximale Anzahl an Werkstücken (23–55 mm): 112

• Maximale Anzahl an Werkstücken (23–85 mm): 62

• Maximale Anzahl an Werkstücken (23–115 mm): 46

• Maximale Anzahl an Werkstücken (23–175 mm): 28

• Maximale Anzahl an Werkstücken (23–195 mm): 24

• Maximale Anzahl an Werkstücken (23–300 mm): 18

Belastbarkeit der Welle:

• Werkstückdurchmesser: 10–40 mm / 10–80 mm

• Mindestwerkstückgröße (L × B): 10 × 10 mm

• Maximale Werkstückgröße (L × B): 40 × 40 mm / 80 × 80 mm

• Werkstücklänge: 300–600 mm

Installierte Optionen:

• Drehgreifer Universal Big 70

• Drehstation

• Status-Anzeigeleuchte

• Rasterplatte 23–175 mm Big

• Maschinen-Schnittstellenbox

• Maschinenanschluss-Kabelsatz

• CE-Zertifizierung der kompletten Maschine

Mit FANUC-Roboterarm:

• Hersteller: FANUC

• Modell: M-710iC/70

• Robotertyp: Industrieroboter

• Anzahl der Achsen: 6

• Maximale Traglast: 70 kg
