EMCO - E45AT-TUR-EMC-2019-00001

• Anschluss: KK5 (DIN 55026)

• Stangenkapazität: 45 mm

• Antriebsleistung: 13 kW

• Drehzahlbereich: 0-6300 U/min

• C-Achse an der Hauptspindel

Werkzeugrevolver

• 12-fach VDI30 axial

• Richtungslogik für bis zu 6 angetriebene Werkzeuge

• Angetriebene Werkzeuge: max. 4 kW / max. 16 Nm

• Drehzahl angetriebener Werkzeuge: 0-5000 U/min

Reitstock

• Programmierbar, hydraulisch betätigt

• Max. Spannkraft: 6000 N

• Morsekegel: MK4

• Hohler Spannzylinder inkl. Zugrohr

Steuerung & Software

• SINUMERIK 828D BEDIENEN

• SHOPTURN-Dialogprogrammierung

• USB Schnittstelle

• Netzwerk / Ethernet

• 10,4" TFT-Farbbildschirm

• 3D-Simulation

Medien- & Maschinenfunktionen

• Maschinenleuchte

• Kühlmittelanlage inkl. Pumpe (3,5 bar)

• Hydraulisches Aggregat

• Schnittstelle Späneförderer

• CE-Zertifikat

• Dokumentation

Werkzeugvermessung (E45)

• Messarm im Arbeitsbereich befestigt

• Werkzeugvermessung auf dem Revolver

• Kurze Rüstzeiten / präzise Messung / kosteneffizient

Werkstückspannung

• 3-Backen-Futter KK5

• Max. Drehzahl: 6300 U/min

• Durchmesser: 20 mm

• Weiche + harte Backen

Sonstiges (maschinenbezogen)

• Wasserpistole

• Luft zur Spindel

• Öl-/Kühlmittelabscheider

• Automatische Kühlmittelüberwachung

• Elektronisches Handrad

• Schutzvorrichtung für den Werkzeugwechsel

• Hydraulische Anschlüsse

• Pneumatische Anschlüsse

• Verpackung der Maschine: Palette + Rolloabdeckung

Zusätzliche Ausrüstung

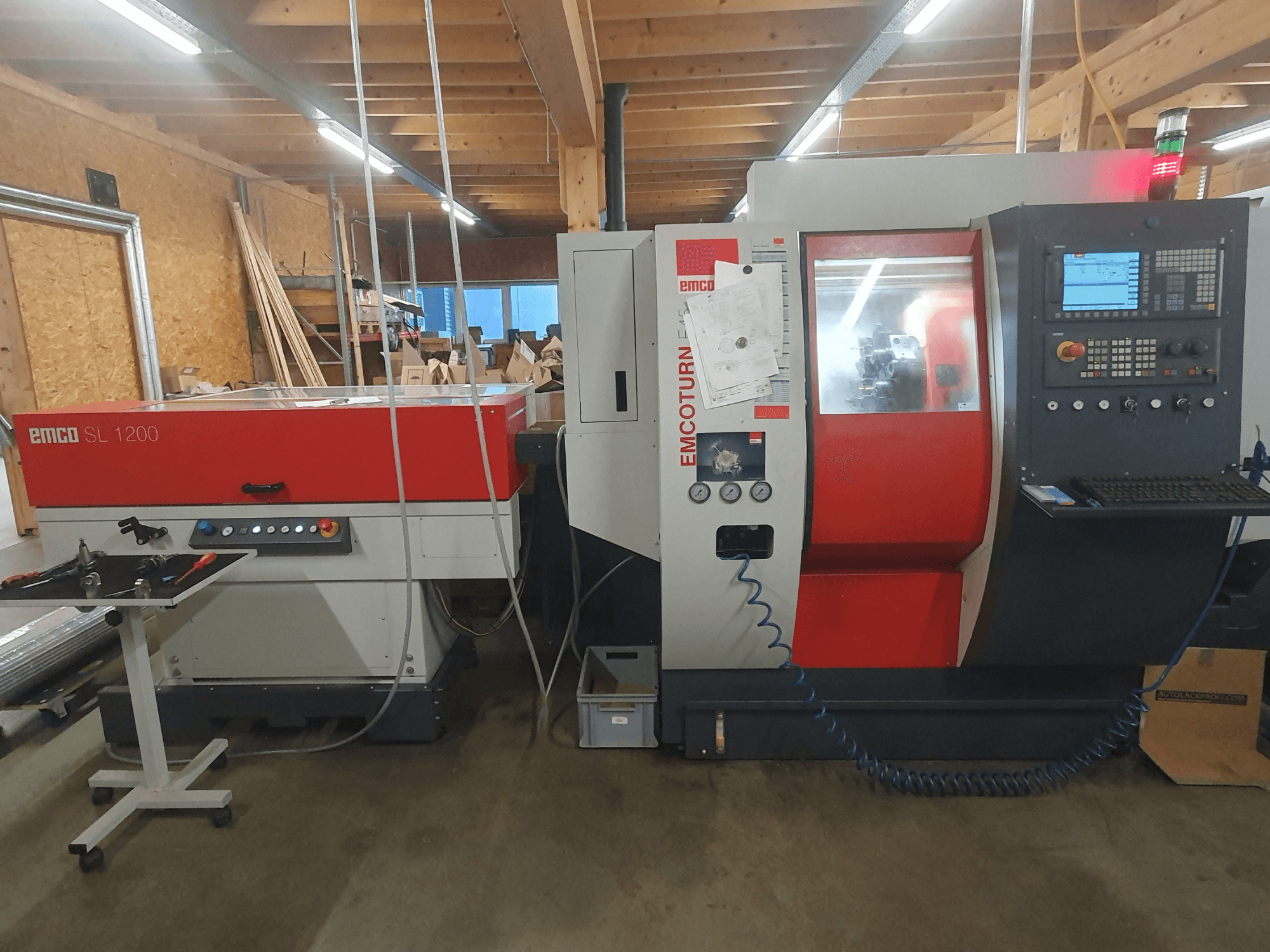

Stangenlader / Magazin (SL1200 - wie referenziert)

• Stangenlänge: 850-1200 mm

• Durchmesser der Stangen: Ø 8-95 mm

• Max. Vorschubgeschwindigkeit: 60 m/min

• Stangenwechsel: ca. 3 s

• Magazinwechsel: ca. 15 s

• Materialauflagefläche: 550 × 1210 mm

• Materialkapazität: 10 × Ø 55 mm

• Bedienseite: rechts

• Spannungsversorgung: 240 V DC/DC

• Luftzufuhr: 6 bar

• Abmessungen: 1700 × 1250 × 1090-1380 mm

• Gewicht: ca. 500 kg

• Sicherheitseinrichtung: CE

• Hochgeschwindigkeitsfunktion

• Dokumentation:

Spindelverlängerung (für Stangenladereinsatz)

• E45 / MT45 / HT45 → DM45

• Für 45-mm-Spindel

• Kurze Stangen bis zu 1100 mm

• Mit Reduzierhülsen (3 Stück)

• Erforderlich für den Einsatz mit SL1200

Späneförderer

• Scharnierbandförderer

• Abwurfhöhe: 1200 mm

Hochdruck-Kühlmittelanlage

• 14 bar / 50 Hz

• Zusatz-Hochdruckpumpe

• Für Werkzeuge mit innerem Kühlmittel

• Schnittstelle & Software

Roboter-Schnittstelle

• PROFI-NET-Schnittstelle

• 24-V-Signale

• Sicherheitsfreigabe

• Umschaltung Automatik-/Manuellbetrieb

Zusätzliche Komponenten

• PC-Tastatur USB (QWERTY)

• Maschinenstatus-LED: Grün (Automatik), Rot (Alarm), Weiß (Materialhandling)

Installations- und Montagematerial

• 4× Schwingungsdämpfer

• 4× Montagehalterungen

• 4× Schwerlastdübel

Teileauffangvorrichtung

• Pneumatisch betätigt

• Max. Teilelänge: 120 mm

• Max. Durchmesser: 45 mm (51 mm)

• Max. Gewicht: 2 kg

• Sammelbox / Förderband
