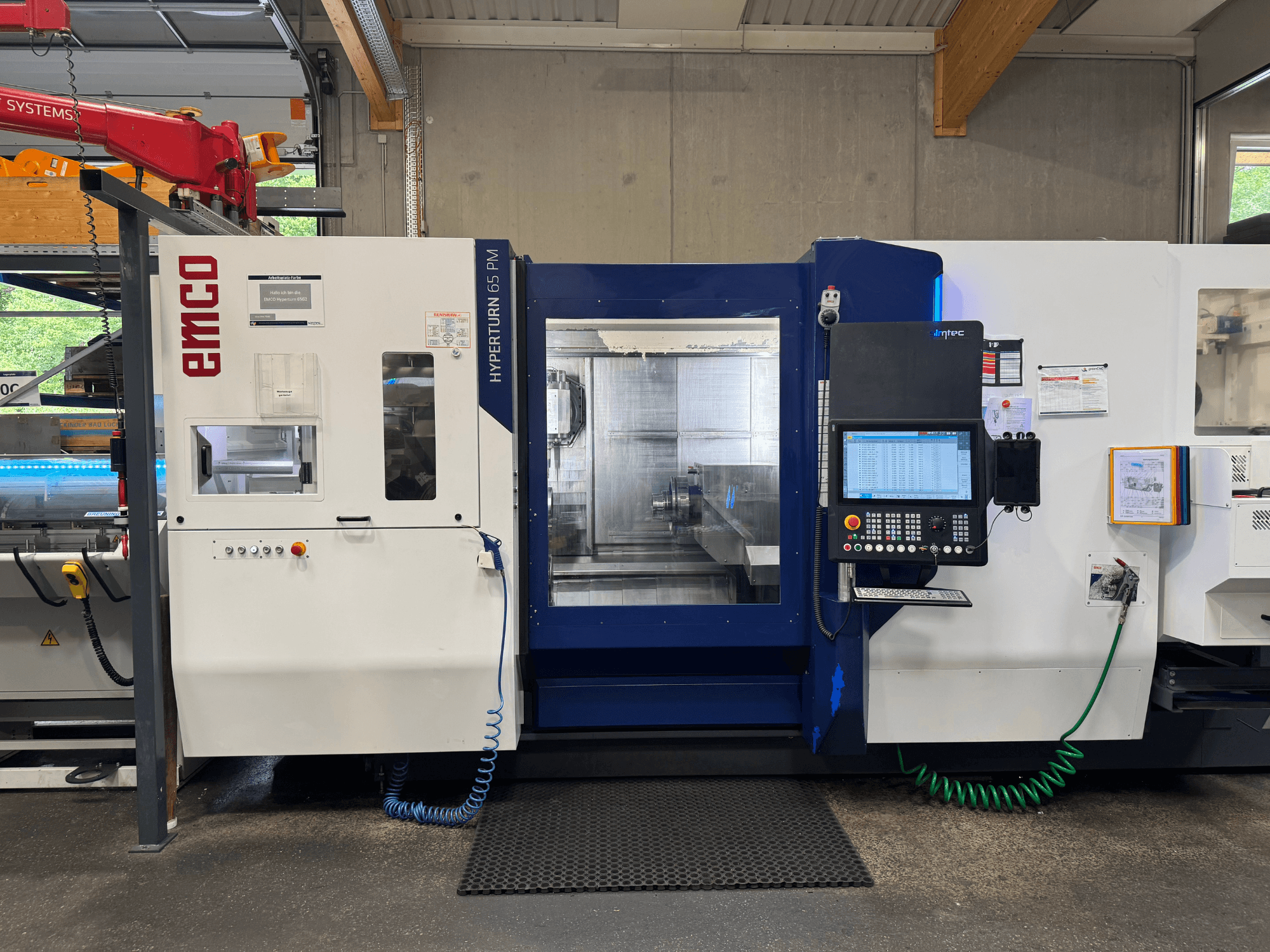

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Hauptspindel (Direktantrieb):

  • Max. Drehmoment: 250 Nm

• Gegenspindel (Direktantrieb):

  • Max. Antriebsleistung: 29 kN (wie vorgesehen)

  • Max. Drehmoment: 250 Nm

  • Drehzahlbereich: 0-5000 U/min

• Frässpindel (Direktantrieb):

  • Max. Antriebsleistung: 37 kW

  • Max. Drehmoment: 30 Nm

  • Drehzahlbereich: 0-12000 U/min

• Werkzeugrevolver (Direktantrieb):

  • Max. Antriebsleistung: 10 kW

  • Max. Drehmoment: 30 Nm

  • Drehzahlbereich: 0-12000 U/min

• Kinematik und Achsen:

  • Querschlitten oben mit Dreh-/Frässpindel als Motorspindel; hydraulische Klemmung beim Drehen

  • Verfahrweg Y-Achse: +/- 120 mm

  • B-Achse mit Direktantrieb: +/- 120°, hydraulische Klemmung

• Werkzeugbestückung:

  • Werkzeugmagazin mit 40 Plätzen, HSK-T63

  • 12-fach Radialrevolver mit Direktantrieb, Werkzeugschnittstelle BMT55P

• Spindeln und Spannen:

  • Hochspannzylinder mit Zugrohr für Hauptspindel

  • Vollspannzylinder mit Teilhohlspannung 66 x 550 mm tief in der Gegenspindel

  • Programmierbarer Spanndruck für Haupt- und Gegenspindel

  • Externe Vorschubspülung an Haupt- und Gegenspindel

  • Mechanische Haltebremse an Haupt- und Gegenspindel

  • C-Achse für Haupt- und Gegenspindel

• Steuerung und HMI:

  • SINUMERIK ONE / OPERATE, EMCONNECT app-basierte Benutzeroberfläche

  • 22"-Multitouch-Display

  • IPC mit 240 GB

  • SHOPTURN-Dialogprogrammierung

  • 3D-Simulation und Zeichnen

  • Restmaterial-Erkennung

  • Entsperrung von externem Speicher

  • CAD-Leser (DXF-Import)

  • TRANSMIT und TRACYL für die Programmierung der C-Achse

  • USB-Schnittstelle, Netzlaufwerk (Ethernet)

  • PC-Tastatur inkl. HMI-Hotkey

  • LED-Statusanzeige

• Flüssigkeiten und Betriebsmittel:

  • 2 Kühlmittelleitungen bei 25 bar

  • 2 Spülpumpen mit 4,3 bar

  • Schaltschrank-Klimagerät

  • Kühlsystem für Spindelmotoren, Frässpindel, Torque-Motor der B-Achse und Revolver-Direktantrieb

  • Hydraulische Einheit

  • Maschinenleuchte

  • 8 Nivellierelemente

• Rückmeldung/Messung:

  • Glasmaßstäbe: X1 (inkl. Luftanlage), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Zusätzliche Ausstattung

• Spänemanagement und Filterung:

  • Scharnierband-Späneförderer, Abwurfhöhe 1200 mm

  • Bandfilteranlage, 980 Liter

  • Schmutzwasserpumpe

• Steuerungs-/Überwachungsmöglichkeiten:

  • Elektronisches Handrad BAOD-SL (tragbar, Magnethalterung für Siemens-Steuerungen)

  • EMCO Werkzeugbruch- und Verschleißüberwachung / B40D-SL

  • Drahtloser Messtaster / HSK-Bohrerbruchkontrolle BK-MICRO

  • 4-Achsen-Drehen / Ausgleichsschneiden (Option SINUMERIK)

  • Alternativ-Endspindeldrehzahl (Option SINUMERIK)

  • Revolver als Reitstock (SINUMERIK-Option)

  • Gegenspindel als Reitstock (SINUMERIK-Option)

• Stangenlader (Spezifikationen wie geliefert):

  • Stangenlänge: 300-1200 mm

  • Stangendurchmesser: 10-104 mm

  • Materialauflagefläche (Vorderansicht): 800 x 1250 mm

  • Materialkapazität: 12 Stangen mit 65 mm Durchmesser

  • Max. Tragfähigkeit: 400 kg (max. 74 kg/Stange)

  • Rechteckiges Material: min. Kantenlänge 6 mm; max. Umfang 105 mm

  • Sechseckiges Material: SW 5 bis 85 mm

  • Rundes Material: <15 mm

  • Stangeneinzugstiefe: 1470 mm

  • Spannungsversorgung: 24 V DC (Schnittstelle)

  • Abmessungen: Länge 1800 mm; Breite 1315 mm

  • Schlitten-/Spindelhöhe: 1090-1330 mm

  • Gewicht: ca. 620 kg
