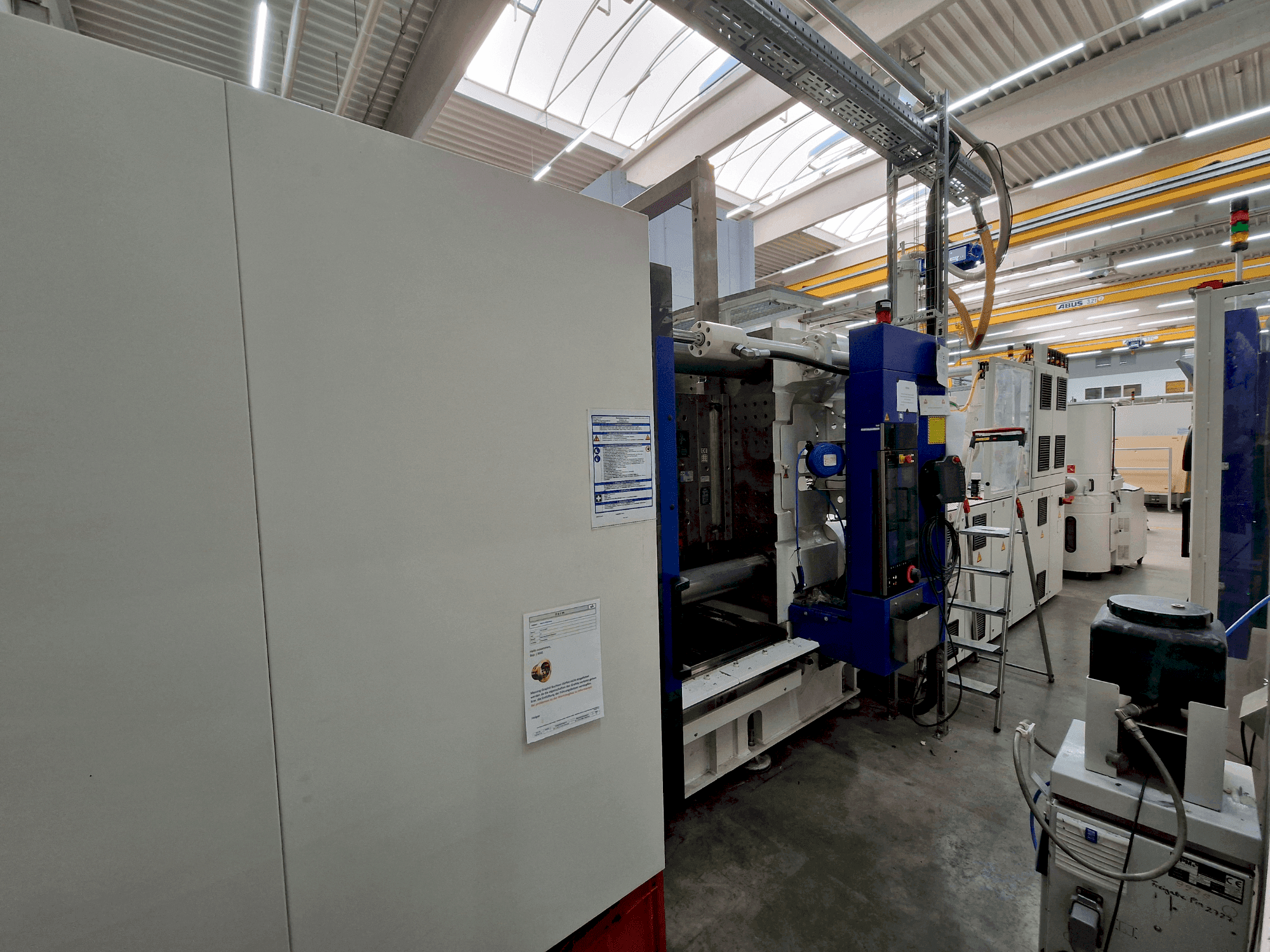

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Zusätzliche Ausstattung

• Fassungsvermögen des Öltanks - Einspritzeinheit: 500 l

• Maximale Kühlleistung (32°C Wasserzulauf): 29,40 kWcool

• Wasserverbrauch (32°C): 4,80 m3/h

Vorteile der Maschine

Qualitative Vorteile der Maschine

• Die Maschine verfügt über elektrische Wasserbatterien (4 E-Flomos mit je 8 Kreisläufen).

• Die Spritzeinheiten sind mit Akkumulatoren ausgestattet, die einen hohen Einspritzdruck von bis zu 2400 bar bei einer 60 mm Schnecke ermöglichen.

Technische Vorteile der Maschine

• Maximale Einspritzleistung: 890 cm³

• Schneckendrehmoment: 2000 nm // maximale Schneckendrehzahl bei reduziertem Drehmoment: 275 min-1

• Reduziertes Drehmoment bei maximaler Schneckendrehzahl: 1600 nm

• Rückgewinnungsrate (3-Zonen-Schnecke): 51 g/s // Rückgewinnungsrate (Barriereschnecke): 67. 1 g/s

• Einspritzmenge: 353 cm³/s

• Düsenhub: 950 mm

• Ld-Verhältnis: 24. 0

• Heizzonen inkl. Düse: 8 // Heizleistung: 27. 5 kwel

• Öffnungskraft mit Druckkissen: 510 kn

• Maximaler Abstand zwischen den Platten: 1750 mm

Zusätzliche Informationen

Abmessungen & Gewicht

• Breite des Auswurfschachtes: 1100 mm

• Gewicht der Schließeinheit: 20.000 kg

• Maximales Werkzeuggewicht (bewegliche Aufspannplatte): 7.330 kg

• Maximales Werkzeuggewicht (stationäre Aufspannplatte): 7.330 kg

• Maximales Werkzeuggewicht (gesamt): 11.000 kg

Zyklusdaten (Euromap 6)

• Hub: 700 mm

• Trockenzykluszeit: 2,9 s

Steuerungssystem: Monocompute CC300

Wichtigste Merkmale

• 21,5" Full-HD-Touchscreen

• USB-Schnittstelle / Ethernet-Anschluss

• E-move Bedienelement

• 3 Keycards zur Benutzeranmeldung

• Grafische Symbole für die Zyklussteuerung

• Bildschirmsprachen: Deutsch, Englisch

• Akustisches Fehlersignal / Signalleuchte zur Fehleranzeige

Programme & Überwachung

• Power Control: optimiert die Motorleistung während des Dosierens

• Messung der Werkzeugparallelität

• IQ Weight Monitor: Überwachung von Schussgewicht und Viskosität

• IQ Weight Control: automatische Anpassung der Einspritzparameter bei Schwankungen

• Schnittstelle zur Qualitätsüberwachung (Einspritzzeit, Dosierzeit, Druck, Zykluszeit)

• Kontinuierlicher Ausstoß möglich, wenn die Überwachung deaktiviert ist

Schließeinheit & Platten

• Verstärkte Aufspannplatten (FAP & BAP je +50 mm)

• Reduzierte min./max. Werkzeughöhe und Plattenabstand (-100 mm durch Verstärkung)

• FAP: kleinstmögliche Plattenöffnung, sphärische Kalotte minimiert

• BAP: ohne Auswerferöffnung

• Zusätzliche Gewinde nach EUROMAP VOL1

• Zentrierrillen nach Zeichnung

• Plattenauswerfer - Variante A (angepasst an das Schließbild)

• Sicherheitsschnittstelle für Auswerfer

Hydraulik & Kernzüge

• Hydraulischer Kernzug:

  • 1-fach auf beweglicher Aufspannplatte

  • 2-fach auf fester Aufspannplatte

  • 2-fach auf beweglicher Aufspannplatte mit Proportionalventil PQ, Volumenmessung, Druck-/Geschwindigkeitseinstellung

• Schnittstelle für Kernzug-Zwischenposition

Werkzeugheizung und -kühlung

• Heizung der Form: 16 Kreise, max. 40 kW Heizleistung (Euromap 14)

• Temperaturüberwachungsschnittstelle (bewegliche und feste Aufspannplatte)

• 4-fache hydraulische Werkzeugdüsensteuerung

• Separater Kühlwasseranschluss (Werkzeug & Maschine)

• Schnittstelle zum Temperaturregelgerät: Engel-Protokoll, 20 mA Stromschleife

• 4-Wege-Durchflussregler (0-10 l/min)

• Schlauch-Spezifikation: max. 90 °C / 4 bar

• Schläuche für Werkzeugkühlung

• 4 Temperaturregelkreise auf der Rückseite der Maschine

• Spüldüse mit Schlauchklemme

• 2× ENGEL e-formo Temperiersysteme (1-15 l/min, 8 Kreise, max. 120 °C)

• 1 Verteiler für feste Platte, 1 für bewegliche Platte

• Zusätzliche e-formo Einheit auf der Bedienseite (optional)

Antrieb & Hydraulik

• ENGEL ecodrive S+V3 (drehzahlgeregelter Servoantrieb)

• Geschlossenes Regelsystem für Druck & Geschwindigkeit (closed loop)

• 2× 50 L Hydraulikspeicher (für Sprühvorgang)

• Batterieposition an der Vorderseite (gemäß Zeichnung)

• Ölkühler (Standardkapazität)

• Lieferung ohne Ölfüllung (Öl enthält Zink bei der Inbetriebnahme)

• Geräuscharme, energieeffiziente Hydraulik mit optimierter Steuerung, Filtration, Ölvorwärmung und -kühlung

Einspritzeinheit

• Bi-Metall-Zylinder (auf Fe-Basis), abriebfest und korrosionsbeständig, bis zu 350 °C

• Zusätzliche Zonenheizung am Zylinder

• Druckscheibe (Membrane) für Schnecke S8, Ø 60 mm, L/D 24, Geometrie G1

• UNR9 RGB Rückschlagventil (pulvermetallurgischer Chromstahl)

• Korrosionsbeständiger Flansch

• Offene Spezialdüse, korrosionsbeständig, Flanschgewinde V445x3, Radius 15 mm, Bohrung 8 mm

• Düsenausgang geeignet für Heißkanalanschluss

• 230 V Zylinder- und Düsenheizung

• Keramische Zylinderabdeckungen

• Isolierte Heizflächen (nicht geeignet für PC, PMMA, PVC, etc.)

Elektrisches System

• Versorgungsspannung: 3×400 V + N + PE / 50 Hz

• Schuko-Steckdosen (230 V), max. 2 Stück

• 3-phasige CEE-Steckdose (10/16 A)

• Potentialfreie Kontakte: 4 Eingänge / 4 Ausgänge (frei programmierbar)

Schnittstellen (Euromap)

• 13 - Kernzug-Endlagen

• 14 - Heizung

• 63 - Online-Datenabfrage

• 65 - Tankberechnung

Roboter & Zubehör

• ENGEL easix Roboter (KR 60, Sonderausführung)

• Robotersteuerung nicht mehrfach integriert

• Montage & Test bei ENGEL

• Bedienungsanleitung: gedruckt + CD (deutsch)

Konformität, Design & Extras

• EN 201 Konformität (Maschinensicherheit)

• Lackierung: RAL 9002 (grau-weiß) & RAL 5002 (ultramarinblau), Sonderausführung ENGEL

• E-connect.24 Basispaket (Fernwartung)

• Maschinenfüße (Standardausführung)

• Beschriftung in Deutsch

• Alle 4 E-Flomo-Aggregate komplett von ENGEL erneuert
