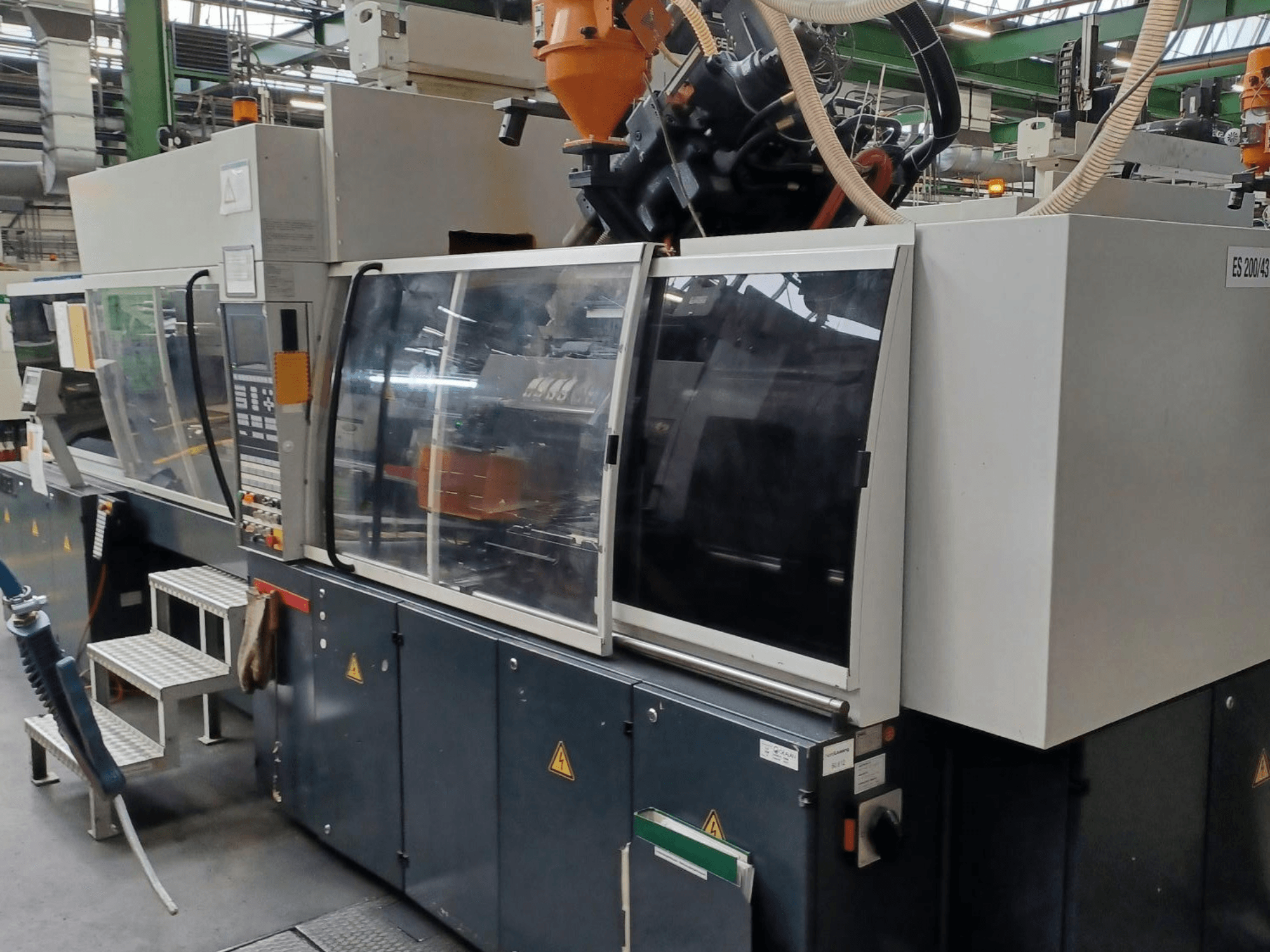

Engel - ES650H/200W-200HL-2F DE-INJ-ENG-2001-00005

• Schließeinheit

  • Werkzeuggewicht (WZ): 1500 kg

  • Bewegtes Gesamtgewicht: 3000 kg

  • Minimale Formhöhe: 550 mm

  • Öffnungshub der Form: 700 mm

  • Holmabstand (H × V): 920 × 750 mm

  • Größe der Aufspannplatte: 1250 mm

  • Auswerfer-Hub: 150 mm

  • Auswerferkraft: 61 kN

  • Zentrierringdurchmesser A-Seite: 110 mm

  • Zentrierringdurchmesser B-Seite: 90 mm

  • Formschließsystem: Hydraulisch / Pneumatisch

  • Kernzugsteuerung: Ja

  • Anzahl der Kerne: 4 (A-Seite)

  • Steuerung des Drehtisches: Ja

  • Steuerung der Indexplatte: Ja

• Spritzeinheit 1 (Haupt) - Typ 650H

  • Max. Schussvolumen: 200 cm³

  • Hubvolumen: 251 cm³

  • Schneckendurchmesser: 40 mm

  • L/D-Verhältnis: 20

  • Schneckendrehzahl: 290 U/min

  • Einspritzdruck: 1930 bar

  • Einspritzmenge: 142 g/s

  • Schussgewicht (PS): 216 g

  • Plastifiziergeschwindigkeit: 26 g/s

  • Öffnung der Düse: 15 mm

  • Pumpenmotor: 30 / 12,3 kW

• Spritzeinheit 2 (sekundär) - Typ 200W

  • Max. Schussvolumen: 140 cm³

  • Hubvolumen: 69 cm³

  • Schneckendurchmesser: 25 mm

  • L/D-Verhältnis: 24

  • Schneckendrehzahl: 480 U/min

  • Einspritzdruck: 2000 bar

  • Einspritzmenge: 104 g/s

  • Schussgewicht (PS): 60 g

  • Plastifiziergeschwindigkeit: 12 g/s

  • Öffnung der Düse: 15 mm

  • Motor der Pumpe: ~6,8 kW

• Verfahrwege der Maschinenachsen

  • X-Achse (Spritzeinheit): 500 mm

  • Y-Achse (Drehtisch / Formenträger): 1000 mm

  • Z-Achse (Schließeinheit): 1400 mm

• Ausstattung und Optionen (maschinenintegriert)

  • SPC / Prozesssteuerung: Ja

  • Druckschnittstelle: Ja

  • Zweiter Einspritzzylinder: Ja

  • Werkzeugüberwachung: Nein

  • Werkzeuginnendrucksensor: p-θ-t-θ (Priam)

  • Heißkanalregelung: 16 Zonen

  • Filtertrockner: Nein

  • Spezielle Programme: Ja

  • Besondere Option: GealanXcomp

  • Automatisierung: Nein

• Zustand:

  • Gepflegt und gewartet

Zusätzliche Ausrüstung

• Engel Linearer Entnahmeroboter ERC 23/1-E (inklusive)
